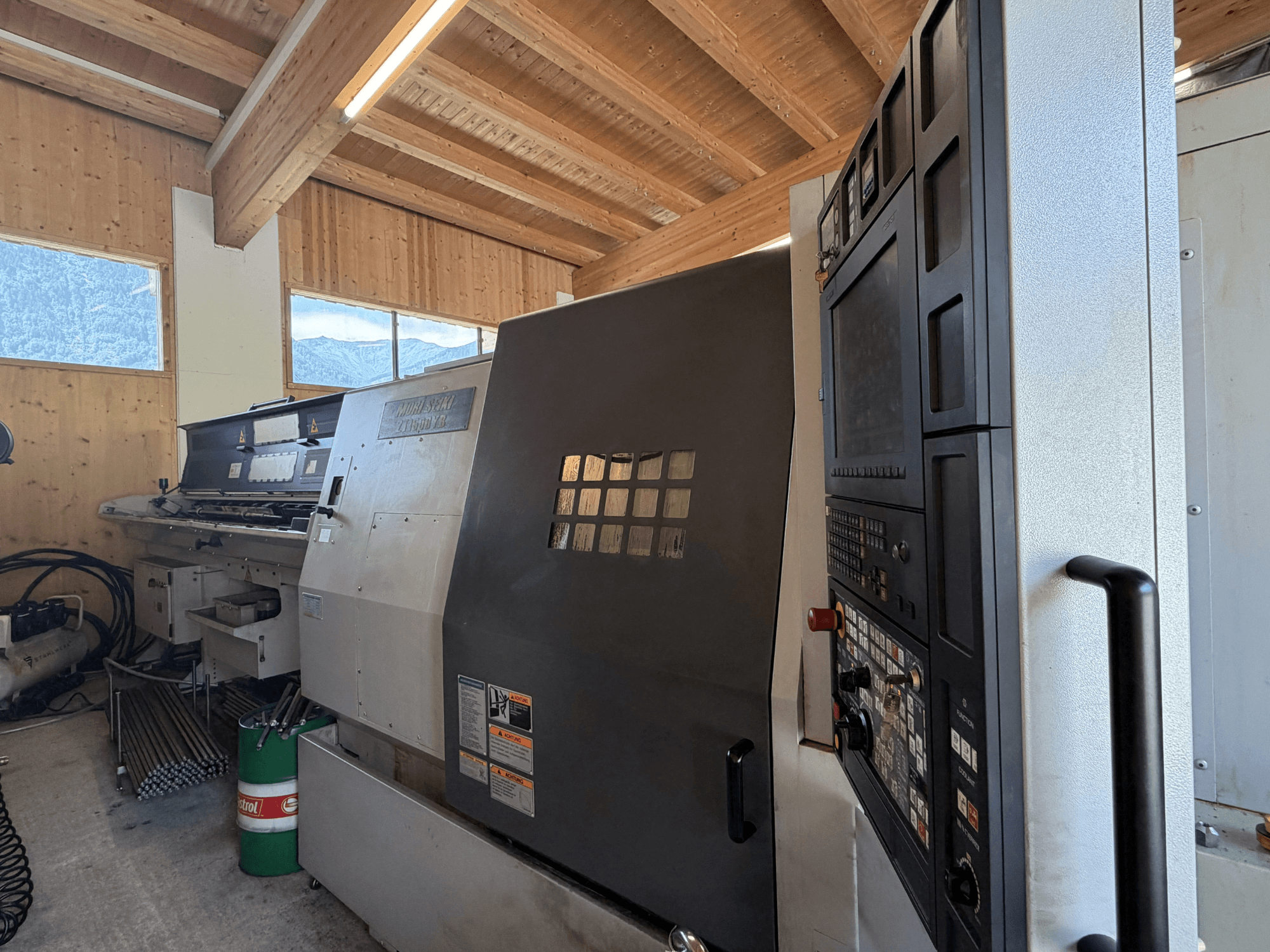

MORI SEIKI - ZT1500YBAT-TUR-MOR-2005-00001

- Bedrijfstijd kop 1: 36.316 uur

- Bewerkingstijd kop 1: 18.301 uur

- Kop 2 Bedrijfstijd: 36.324 uur

- Bewerkingstijd kop 2: 11.026 uur

- Type revolver: 12 posities [16 posities optioneel]

- Aantal gereedschappen in revolver: 12 [16]

- Schachthoogte voor vierkant gereedschap: 20 mm

- Schachtdiameter voor boorstang: 25 mm

- Toerental aangedreven gereedschapsspil 1 & 2: 6.000 tpm

- Capaciteit aangedreven gereedschapsspil 1 & 2: boren max. 13 mm diameter, schroefdraad max. M12

- Snelle verplaatsingssnelheid: X1, X2: 18.000 mm/min; Z1, Z2: 24.000 mm/min; Y: 6.000 mm/min; B: 24.000 mm/min

- Stapsgewijze voedingssnelheid: X, Z, B: 0-1.260 mm/min

- Spindelmotoren 1 & 2 (30 min / continu): 22 / 18,5 kW

- Aangedreven gereedschapsaandrijfmotor spil 1 & 2 (5 min / 15 min / continu): 5,5 / 3,7 / 2,2 kW

- Asmotoren: X1: 3 kW; X2: 2,5 kW; Z2: 3 kW; Y: 1,6 kW; B: 3 kW

- Motor hydraulische pomp: 0,75 kW

- Motor van de smeermiddelpomp: 0,02 kW

- Motor koelvloeistofpomp: 0,6 kW x 2, 1,2 kW x 1

- Motor koeloliepomp: compressor: 0,65 kW; smeerpomp: 0,4 kW; ventilator: 0,045 kW

- Benodigde stroomvoorziening: 63,37 kVA

- Persluchttoevoer: 0,5 MPa, 100 l/min <ANR>

- Max. zwenkkirkel werkstuk: 310 mm <botsing met revolverkap>

- Max. afstand tussen spilpunten: 1000 mm

- Max. draaidiameter: 190 mm

- Max. draailengte: 235 mm

- Standaard draaidiameter: 170 mm

- Max. staafdiameter: 65 mm

- Verplaatsing X-as (nr. 1 & nr. 2): 140 mm

- Verplaatsing Z-as: Z1: 700 mm, Z2: 690 mm

- Y-asverplaatsing: ±50 mm

- Verplaatsing spil 2 (B-as): 775 mm

- Aantal toerentalbereiken spil: 1 stap

- Spilneus (spil 1 en 2): JIS A2-6

- Toerentalbereik spil (spil 1 en 2): 50-5000 tpm

- Spilboring (spil 1 en 2): 73 mm

- Min. indexeringshoek spil: 0,001° <kleinste invoerwaarde>

- Binnendiameter spindellager: 120 mm

- Spankop (spil 1 & 2): 8" elektrische spankop & holle spankop

- Inhoud hydraulische olietank: 10 L

- Inhoud smeermiddeltank: 6 L

- Inhoud koelvloeistoftank: 285 L

- Inhoud oliekoeler: 12 L

- Vloeroppervlak (zonder spanentransporteur): 3702 x 2066 mm

- Spanning: 200 V wisselstroom

- Fase: 3-fasig

- Frequentie: 50 Hz

- Stroom bij volledige belasting: 182 A

- Nominale stroom spindelmotor: 122 A

- Onderbrekingsvermogen: 5 kA

- Nominaal vermogen: 63 kVA

Aanvullende informatie

• De kogelomloopspindel op revolver 2 is defect

• De defecte kogelomloopspindel is al verwijderd en er is een nieuwe vervangende kogelomloopspindel bij de machine meegeleverd

• De machine blijft operationeel; momenteel is echter alleen revolver 1 functioneel
