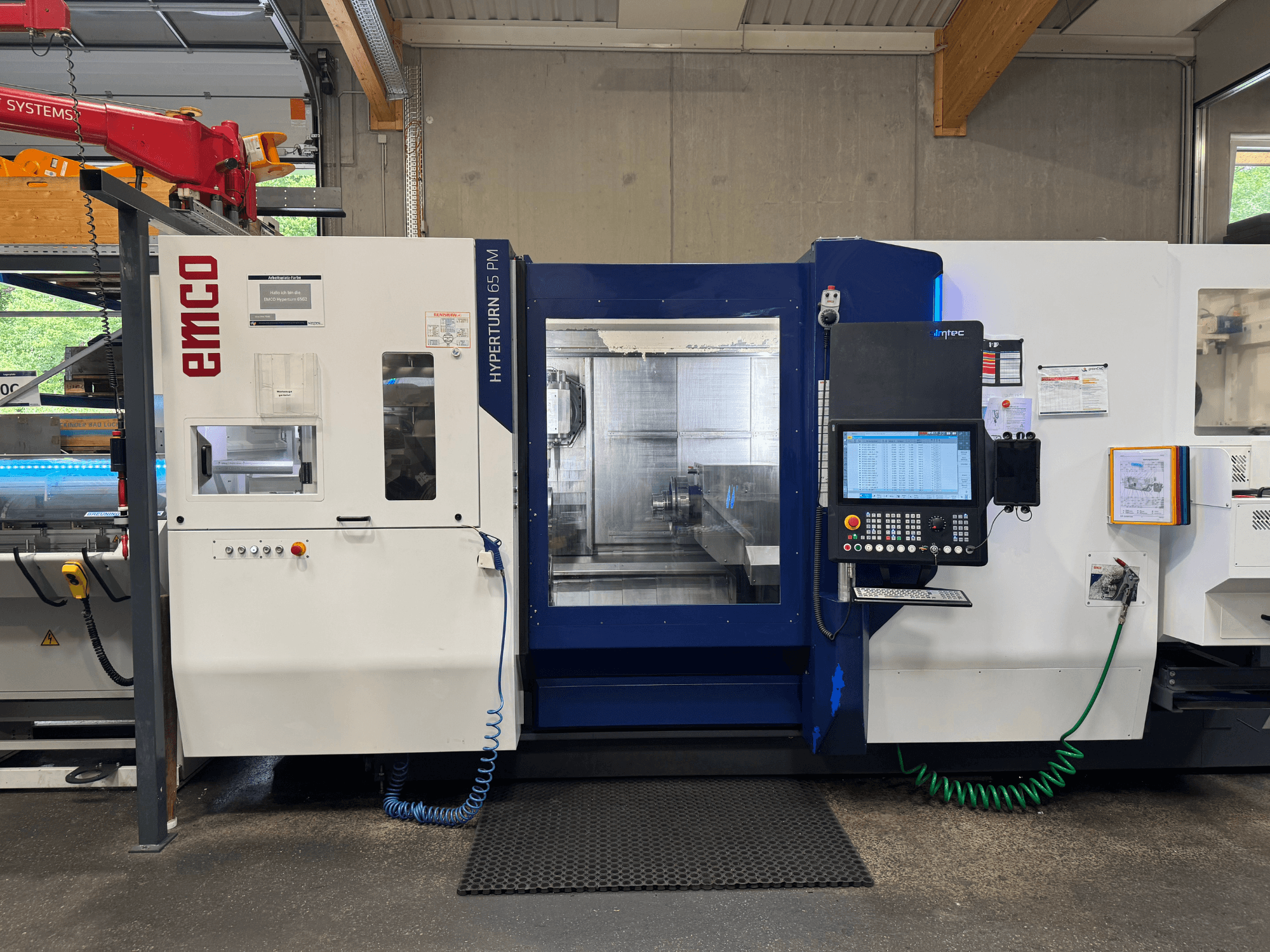

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Hoofdspil (directe aandrijving):

  • Max. koppel: 250 Nm

• Hulpspil (directe aandrijving):

  • Max. aandrijfkracht: 29 kN (zoals geleverd)

  • Max. koppel: 250 Nm

  • Toerentalbereik: 0–5000 tpm

• Freesspindel (directe aandrijving):

  • Max. aandrijfvermogen: 37 kW

  • Max. koppel: 30 Nm

  • Toerentalbereik: 0–12.000 tpm

• Gereedschapstoren (directe aandrijving):

  • Max. aandrijfvermogen: 10 kW

  • Max. koppel: 30 Nm

  • Toerentalbereik: 0–12.000 tpm

• Kinematica en assen:

  • Kruisslede bovenaan met draai-/freesspindel als motorspindel; hydraulische klemming tijdens het draaien

  • Y-asverplaatsing: +/- 120 mm

  • B-as met directe aandrijving: +/- 120°, hydraulische klemming

• Gereedschap:

  • Gereedschapsmagazijn met 40 posities, HSK-T63

  • radiale revolver met 12 posities en directe aandrijving, BMT55P-gereedschapsinterface

• Spindels en klemming:

  • Krachtige klemcilinder met trekbuis voor hoofdspil

  • Volledige klemcilinder met gedeeltelijk holle klemming van 66 x 550 mm diep in de tegenspindel

  • Programmeerbare klemdruk voor hoofd- en tegenspindel

  • Externe spoeling van de voeding op hoofd- en tegenspindel

  • Mechanische rem op hoofd- en tegenspindel

  • C-as voor hoofd- en tegenspindel

• Besturing en HMI:

  • SINUMERIK ONE / OPERATE, app-gebaseerde gebruikersinterface EMCONNECT

  • 22-inch multi-touch-display

  • IPC met 240 GB

  • SHOPTURN-dialoogprogrammering

  • 3D-simulatie en tekening

  • Detectie van restmateriaal

  • Ontgrendeling vanuit extern geheugen

  • CAD-reader (DXF-import)

  • TRANSMIT en TRACYL voor C-as-programmering

  • USB-interface, netwerkstation (Ethernet)

  • PC-toetsenbord incl. HMI-sneltoets

  • LED-statusbalk

• Vloeistoffen en voorzieningen:

  • 2 koelvloeistofleidingen bij 25 bar

  • 2 spoelpompen bij 4,3 bar

  • Airconditioning voor de schakelkast

  • Koelsysteem voor spilmotoren, freesspil, B-as-koppelmotor en directe aandrijving van de revolver

  • Hydraulische aggregaat

  • Machineverlichting

  • 8 nivelleringselementen

• Terugkoppeling/meting:

  • Glasmaatstaven: X1 (incl. luchtsysteem), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Extra uitrusting

• Spaanbeheer en filtratie:

  • Scharnierende bandtransporteur voor spanen, afvoerhoogte 1200 mm

  • Bandfiltersysteem, 980 liter

  • Vuilwaterpomp

• Besturings- en bewakingsopties:

  • BAOD-SL elektronisch handwiel (draagbaar, magnetische bevestiging voor Siemens-besturingen)

  • EMCO-bewaking van gereedschapsbreuk en slijtage / B40D-SL

  • Draadloze sensor / HSK-controle op boorbreuk BK-MICRO

  • 4-assig draaien / uitgebalanceerd snijden (SINUMERIK-optie)

  • Alternatief toerental van de eindspil (SINUMERIK-optie)

  • Revolver als losse kop (SINUMERIK-optie)

  • Tegenspindel als losse kop (SINUMERIK-optie)

• Staafaanvoer (specificaties zoals opgegeven):

  • Staaflengte: 300–1200 mm

  • Staafdiameter: 10–104 mm

  • Materiaalsteunvlak (vooraanzicht): 800 x 1250 mm

  • Materiaalcapaciteit: 12 staven met een diameter van 65 mm

  • Max. draagvermogen: 400 kg (max. 74 kg/staaf)

  • Rechthoekig materiaal: min. randlengte 6 mm; max. omtrek 105 mm

  • Zeshoekig materiaal: SW 5 tot 85 mm

  • Rond materiaal: <15 mm

  • Intrekdiepte duwstang: 1470 mm

  • Voeding: 24 V DC (interface)

  • Afmetingen: lengte 1800 mm; breedte 1315 mm

  • Hoogte slede/spil: 1090–1330 mm

  • Gewicht: ca. 620 kg

• Accessoires:
  Spankop, Hainbuch Centrotex M snelwisselsysteem.
  Axzug SE100
  Axzug SE65
  Axfix SE 65
  Axfix SE100
  Span-Dorn T210 GR0
  4 Bachen-voeringen INOFlex® VT-S 016 (160 voeringen)
  Goederenwaarde ca.: 70.000€

  Evenals BMT 55-houder onderaan
  en 40 HSK-opnames (waarde ca.: 30.000)

• Wordt geleverd met een 3D-taster (HSK63)
