EMCO - E45AT-TUR-EMC-2019-00001

• Aansluiting: KK5 (DIN 55026)

• Stangdiameter: 45 mm

• Aandrijfvermogen: 13 kW

• Toerentalbereik: 0–6300 t/min

• C-as op hoofdspil

Gereedschapstoren

• 12-positie VDI30 axiaal

• Besturingslogica voor maximaal 6 aangedreven gereedschappen

• Aangedreven gereedschappen: max. 4 kW / max. 16 Nm

• Toerental aangedreven gereedschappen: 0–5000 tpm

Tailstock

• Programmeerbaar, hydraulisch aangedreven

• Max. klemkracht: 6000 N

• Morse-conus: MK4

• Holle klemcilinder incl. trekbuis

Besturing en software

• SINUMERIK 828D OPERATE

• SHOPTURN-dialoogprogrammering

• USB-interface

• Netwerk / Ethernet

• 10,4" TFT-kleurenmonitor

• 3D-simulatie

Media- en machinefuncties

• Machineverlichting

• Koelsysteem incl. pomp (3,5 bar)

• Hydraulische eenheid

• Aansluiting voor spanentransporteur

• CE-certificaat

• Documentatie

Gereedschapsmeting (E45)

• Meetarm bevestigd in het werkgebied

• Gereedschapsmeting op de revolver

• Korte insteltijden / nauwkeurige meting / kostenefficiënt

Werkstukopspanning

• 3-klauwplaat KK5

• Max. toerental: 6300 tpm

• Diameter: 20 mm

• Zachte + harde klauwen

Overige (machine-gerelateerd)

• Waterpistool

• Luchttoevoer naar spindel

• Olie-/koelvloeistofafscheider

• Automatische koelvloeistofbewaking

• Elektronisch handwiel

• Beschermkap voor gereedschapswissel

• Hydraulische aansluitingen

• Pneumatische aansluitingen

• Verpakking van de machine: pallet + oprolbare hoes

Extra uitrusting

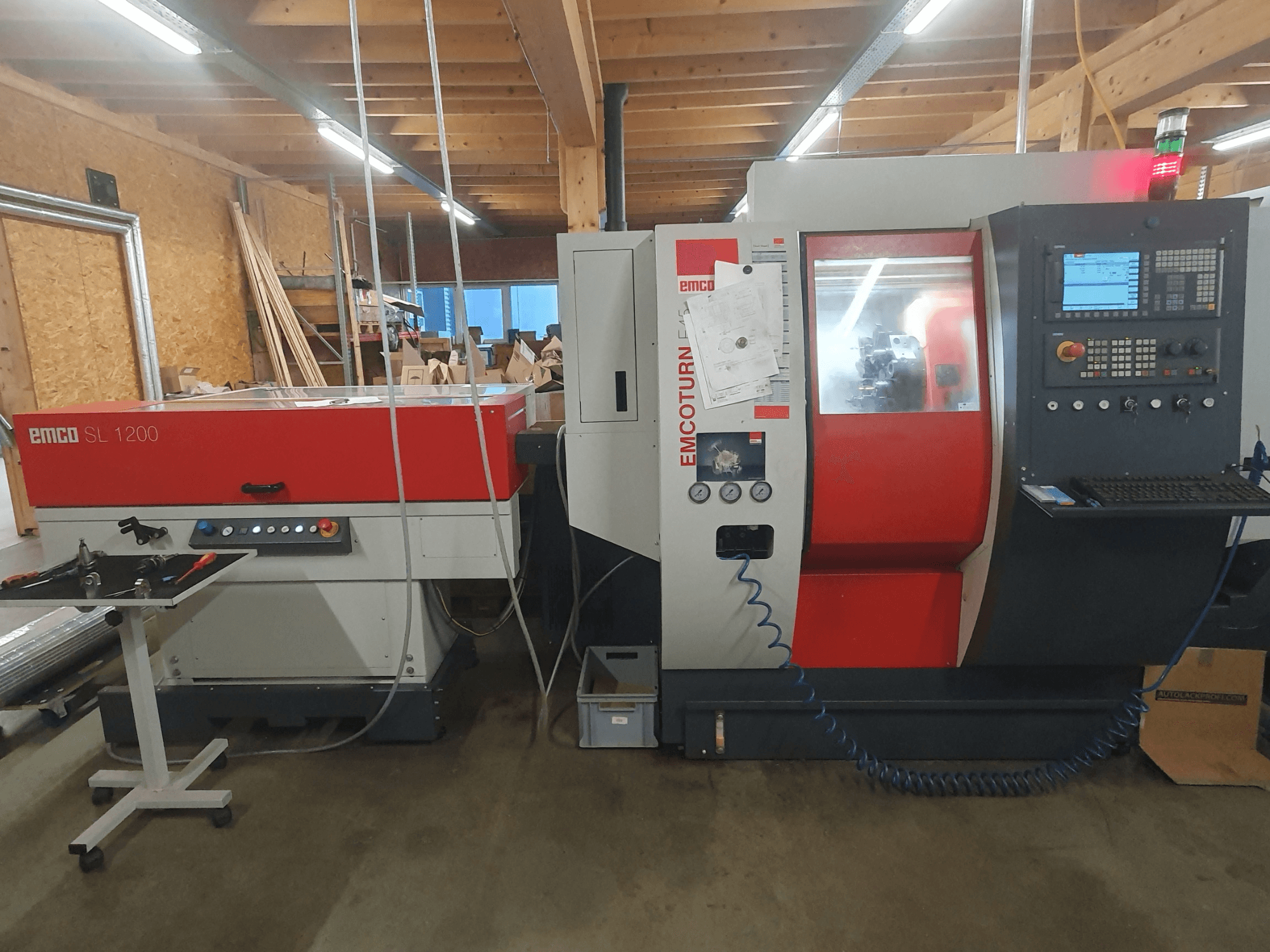

Staafaanvoer / magazijn (SL1200 – zoals vermeld)

• Staaflengte: 850–1200 mm

• Staafdiameter: Ø 8–95 mm

• Max. aanvoersnelheid: 60 m/min

• Stangwissel: ca. 3 s

• Magazijnwissel: ca. 15 s

• Materiaalsteunoppervlak: 550 × 1210 mm

• Materiaalcapaciteit: 10 × Ø 55 mm

• Bedieningszijde: rechts

• Voeding: 240 V DC/DC

• Luchttoevoer: 6 bar

• Afmetingen: 1700 × 1250 × 1090–1380 mm

• Gewicht: ca. 500 kg

• Veiligheidsvoorziening: CE

• Hogesnelheidsfunctie

• Documentatie

Spilverlenging (voor gebruik met stangenaanvoer)

• E45 / MT45 / HT45 → DM45

• Voor 45 mm-spil

• Korte staven tot 1100 mm

• Met verloopbussen (3 stuks)

• Vereist voor gebruik met SL1200

Spaanband

• Scharnierende transportband

• Uitvoerhoogte: 1200 mm

Koelvloeistofunit met hoge druk

• 14 bar / 50 Hz

• Extra hogedrukpomp

• Voor gereedschappen met interne koelvloeistoftoevoer

• Interface en software

Robotinterface

• PROFI-NET-interface

• 24 V-signalen

• Veiligheidsontgrendeling

• Omschakeling tussen automatische en handmatige bediening

Extra onderdelen

• USB-toetsenbord voor pc (QWERTY)

• LED-indicatie machinestatus: Groen (Automatisch), Rood (Alarm), Wit (Materiaalverwerking)

Installatie- en bevestigingsmateriaal

• 4× trillingsdempers

• 4× bevestigingsbeugels

• 4× zware ankers

Onderdelenopvangsysteem

• Pneumatisch aangedreven

• Max. lengte van het onderdeel: 120 mm

• Max. diameter: 45 mm (51 mm)

• Max. gewicht: 2 kg

• Ophaalbak / transportband
