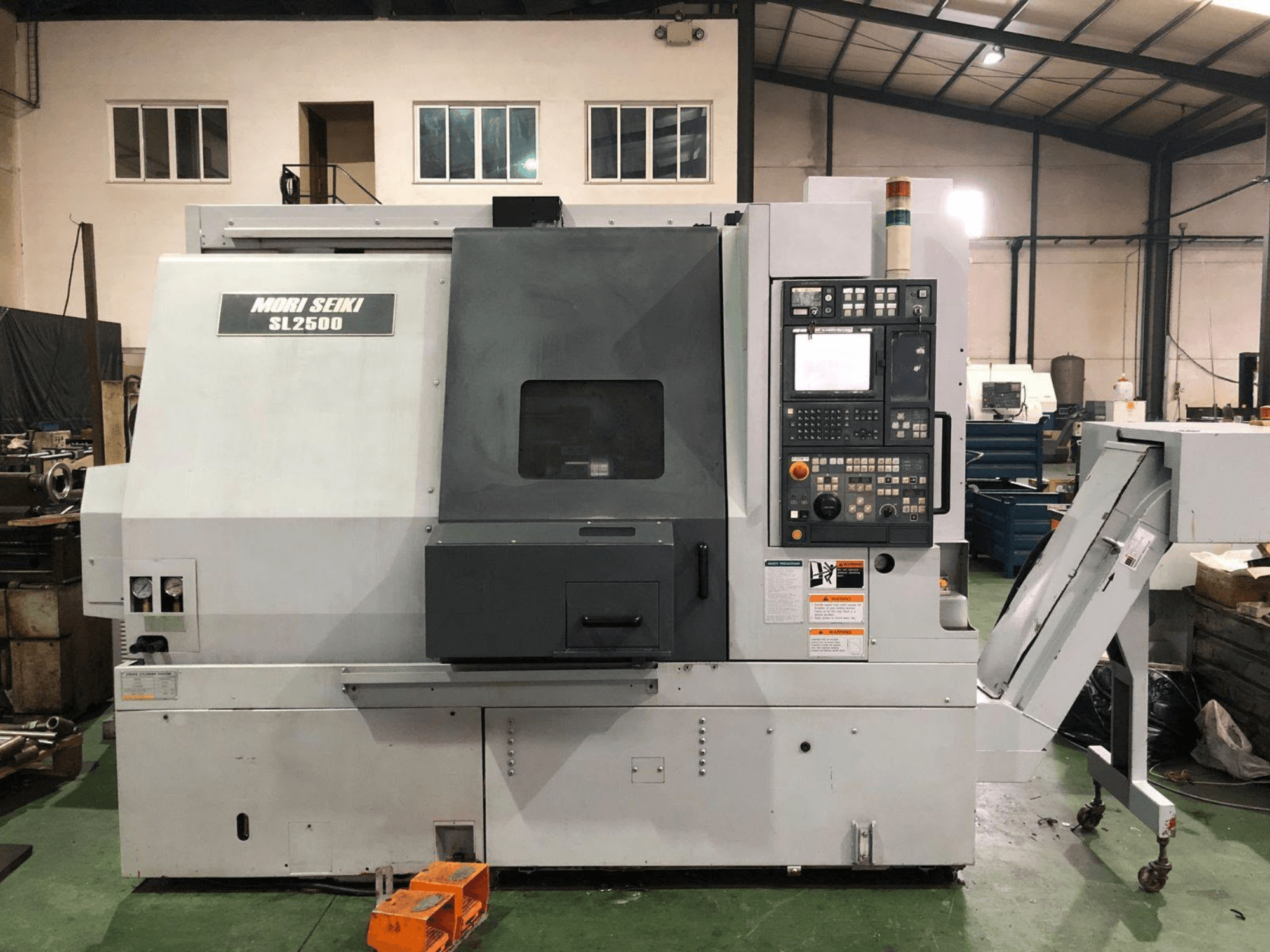

DMG Mori Seiki - SL 2500 YES-TUR-DMG-2005-00001

• Capaciteit en werkgebied:

  • Max. zwenkkirkel: 755 mm

  • Max. bewerkingsdiameter: 390 mm

  • Max. bewerkingslengte: 655 mm

  • Stangcapaciteit: 75 mm

  • Snelverplaatsing: 18 m/min (X) / 24 m/min (Z)

  • Geleidingen: Kokerleidingen op alle assen

• Hoofdspil en kop:

  • Koppel spil: 640 Nm

  • Spilneus: A2-8

  • Spankop: 250 mm Kitagawa B-210 (metrisch)

  • Koeling: Daikin-spiloliekoeler

• Revolver en aangedreven gereedschappen:

  • Revolver met 12 posities (alle posities gemotoriseerd)

  • Indexeringstijd revolver: 0,2 s

  • Toerental aangedreven gereedschap: 4.000 tpm

  • Motor aangedreven gereedschap: 5,5 kW

  • Gereedschapssysteem: Sandvik Capto-snelwisselsysteem (waarde € 22.000–€ 24.000)

• Tailstock en assen:

  • Asconfiguratie: 4 assen (X, Z, Y, C)

  • Tailstock: Programmeerbare hydraulische tailstock

  • Conus van de losse kop: MT5 Morse-conus

• Besturing, software en meting:

  • 3D-grafische simulatie via eigen CAM-software

  • Controle van de cyclustijd

  • Automatische belastingregeling en bewaking van gereedschapsslijtage

  • Gereedschapsmeting: automatische Renishaw-gereedschapsinstelarm

  • Aansluitmogelijkheden: USB, PCMCIA, RS-232

Extra uitrusting

• Interface voor stangenaanvoer (machine voorbereid)

• Interface voor hydraulische steun van Autoblok (klaar voor installatie)

• Automatische werkstukopvang

• Scharnierende zijdelingse spanenafvoer

• Uitgebreid assortiment statische en aangedreven gereedschapshouders

• Dubbel voetpedaal (bediening hoofdspil en losse kop)

• Elektrische transformator

• Volledige documentatie: onderdelenlijst, elektrische schema's, programmeer- en bedieningshandleidingen
