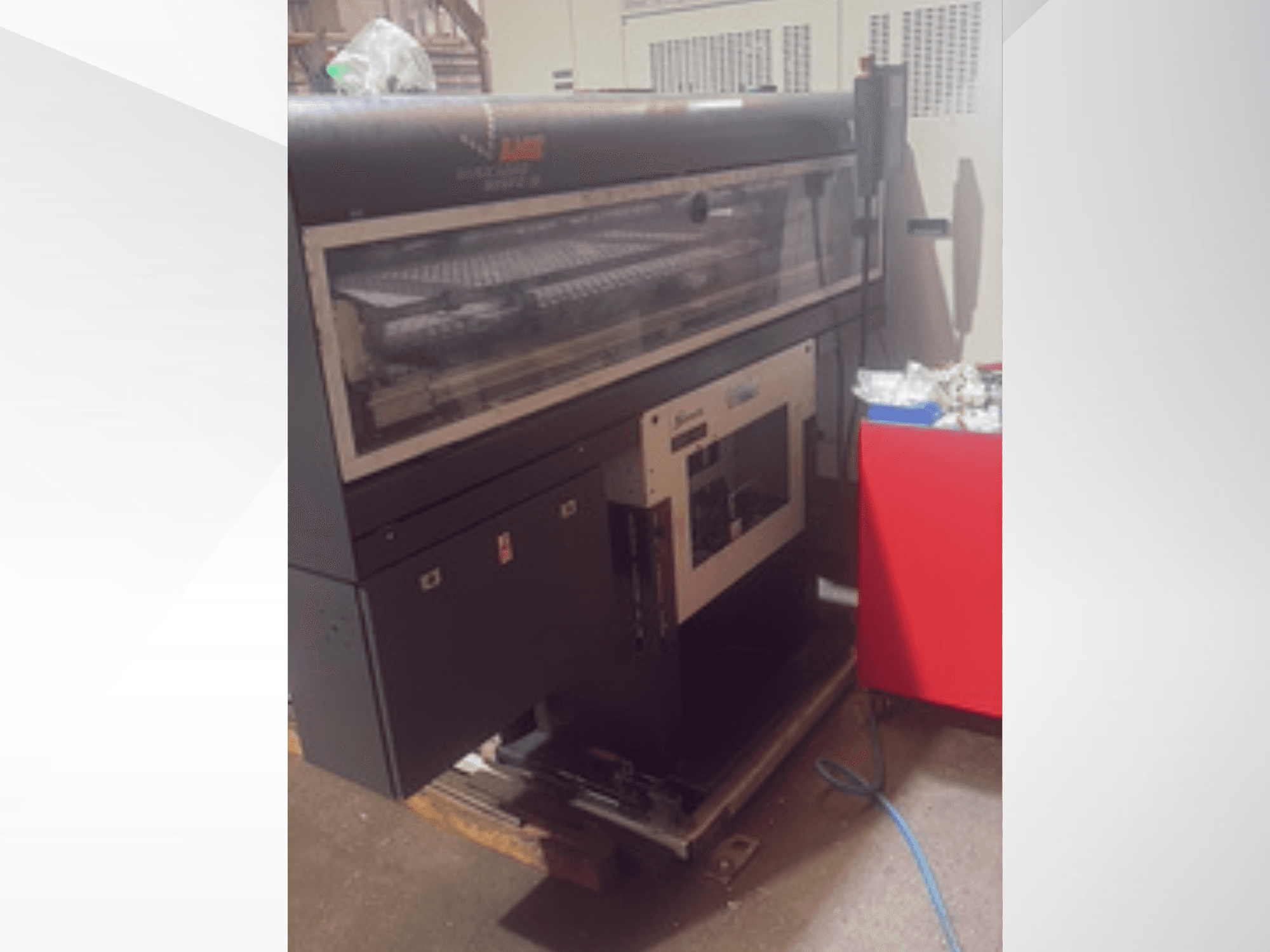

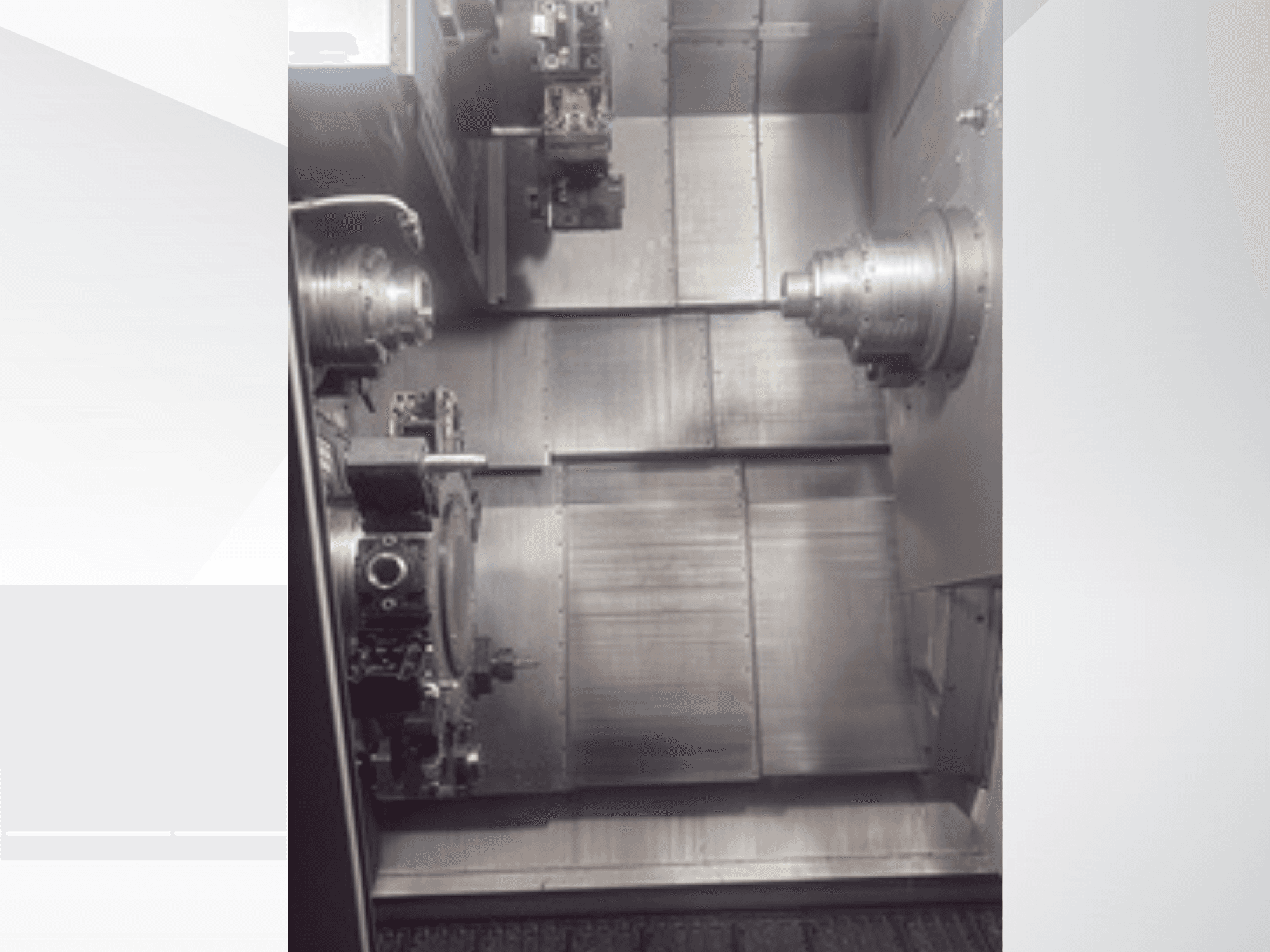

CMZ - TTL66ES-TUR-CMZ-2025-00001

• Algemeen

  • Maximale draaidiameter: 800 mm

  • Maximale draaidiameter: 515 mm

  • Afstand tussen spilpunten: 614 mm

  • Geïnstalleerd vermogen: 35,5 kVA

  • Tankinhoud: Koelvloeistof 510 L, Smeerolie 18 L, Hydraulische olie 100 L

• Asverplaatsingen

  • Bovenste revolver (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Onderste revolver (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Asverplaatsingen subspil: X3 +120/-120 mm, Z3 580 mm

• Snelverplaatsingssnelheden

  • X-assen: 30 m/min

  • Z-assen: 30 m/min

  • Y-assen: 20 m/min

• Asversnelling

  • Alle lineaire assen: 1 G (9,8 m/s²)

• Hoofdspil

  • Type: Geïntegreerde ingebouwde motor

  • Spanklauwmaat: 210 mm

  • Spilneus: ASA A2-6

  • Stangdiameter: 66 mm

  • Spilboring: 72,5 mm

  • Binnendiameter trekbuis: 66 mm

  • Lagerdiameter (buitendiameter): 170 mm

  • Vermogen (Max / S3 25% / S1): 35,5 / 28,3 / 23,5 kW

  • Koppel (max. / S3 25% / S1): 205 / 180 / 150 Nm

• Subspil

  • Max. toerental: 4.000 tpm

  • Stangcapaciteit: 66 mm

  • Spilboring: 72,5 mm

  • Binnendiameter trekbuis: 66 mm

  • Lagerdiameter (buitendiameter): 170 mm

  • X3-slag: ±120 mm

  • Z3-verplaatsing: 580 mm

  • Vermogen (Max / S3 25% / S1): 35,5 / 28,3 / 23,5 kW

  • Koppel (max. / S3 25% / S1): 205 / 180 / 150 Nm

• Revolverkoppen (boven en onder)

  • Aantal stations: 24

  • Posities aangedreven gereedschappen: 12

  • Gereedschapsafmetingen: 20×20 mm / 25×25 mm

  • Indexeringstijd: 0,1 sec

  • Klemkracht: 3.200 kgf

  • Diameter Curvic-koppeling: 150 mm

• Aangedreven gereedschappen

  • Motortype: Ingebouwde synchrone motor

  • Max. toerental: 12.000 tpm

  • Vermogen (Max / S1): 14 / 10 kW

  • Max. koppel (Max / S1): 42 / 32 Nm

  • Koeling: Volledige oliekoeling

  • Standaard gereedschapsinterface: NT-55

• Constructie

  • Zwaar uitgevoerd GG-25 gietijzeren bed met een hellingshoek van 60°, FEA-geoptimaliseerd

  • Gewicht van het bed: 4.450 kg

  • NSK lineaire rolgeleidingen en voorgespannen kogelomloopspindels

  • 8 ingebouwde, oliegekoelde motoren

  • Thermisch stabiel ontwerp met spindels onder een hoek van 90° ten opzichte van het X–Z-vlak

• Koelvloeistof- en thermisch beheer

  • Capaciteit oliekoeler: 5.000 W

  • Standaard koelvloeistofpomp: 6 bar / 60 l/min

  • Capaciteit koelvloeistofreservoir: 510 L

  • Oliekoeling voor beide spindels, alle ingebouwde X/Y-motoren en beide aangedreven gereedschapsmotoren

  • Thermische compensatie via geregelde olietemperatuur

• CNC-besturing

  • Fanuc 31i-T Plus met iHMI, 15" touchscreen

  • Manual Guide i conversatie-programmering

  • Ethernet- en USB-aansluitingen

  • Mogelijkheid tot hulp op afstand

  • Geschikt voor Industrie 4.0

  • 14 bestuurbare assen: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • Gelijktijdige besturing van 4 assen per kanaal

  • Functies: star tappen, veelhoekdraaien, cilindrische interpolatie, interpolatie in poolcoördinaten, tandwielfrezen en power skiving-mogelijkheden

• Belangrijkste verkoopargumenten

  • Dubbele spil + dubbele Y-as-revolvers

  • Mogelijkheid tot gelijktijdige bewerking met 4 gereedschappen

  • Volledig geïntegreerde motorarchitectuur (geen riemen)

  • Stangcapaciteit van 66 mm op beide spindels

  • Aangedreven gereedschap met 12.000 tpm

  • Gecombineerde bewerking met beweegbare subspil

  • Geschikt voor de productie van grote series onderdelen voor de automobielindustrie, hydraulica, lucht- en ruimtevaart en precisiedraaiwerk

Extra uitrusting

• Optionele hogedruk-koelvloeistofpomp: 15 bar

• Optionele losse spil

• Niet gespecificeerd in de verstrekte informatie: robots, automatisering, spanenafvoer, stangenaanvoer
