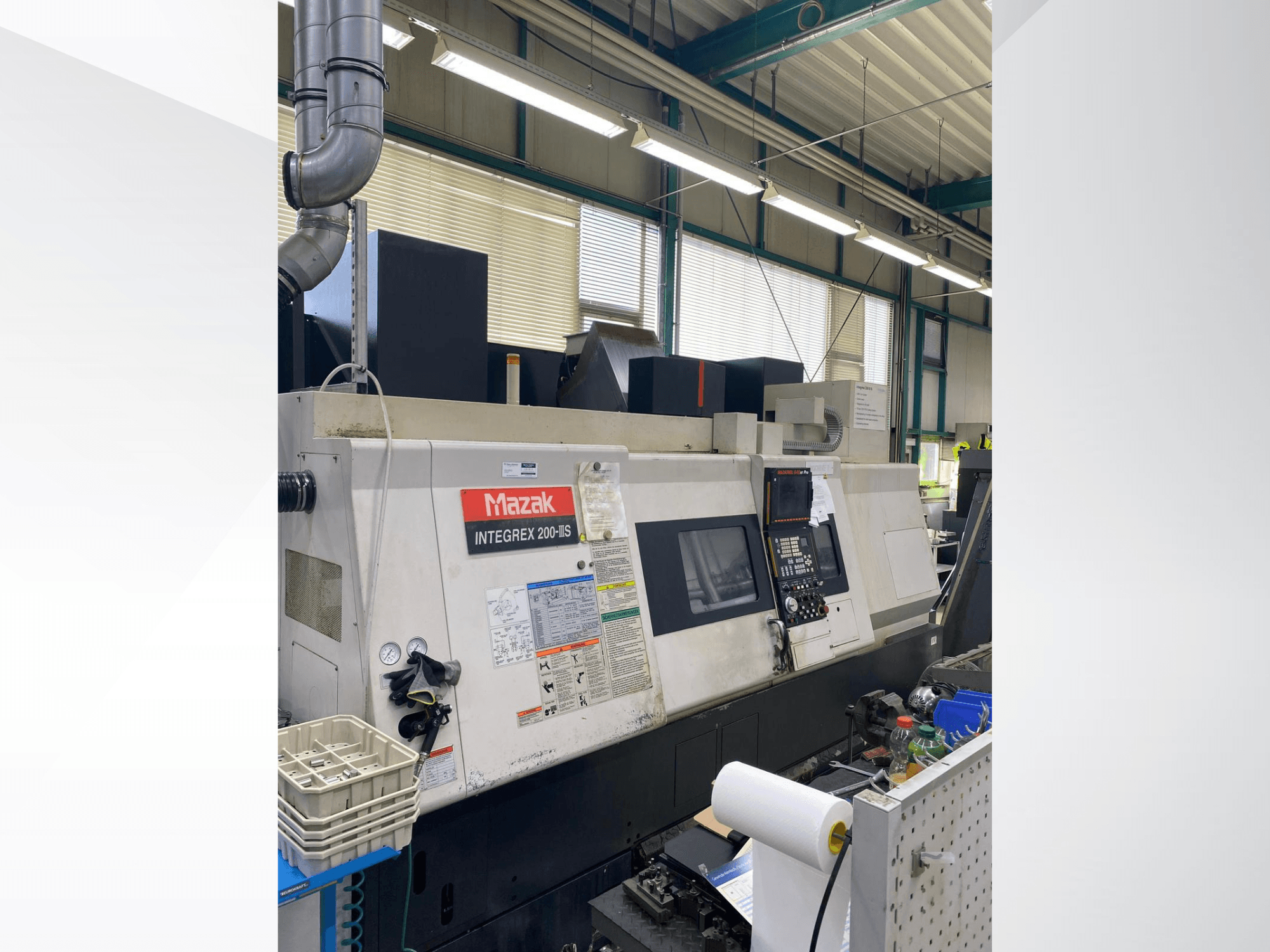

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Max. draaidiameter: 660 mm

- Max. draaidiameter: 660 mm

- Max. draaidiameter over slede: 500 - 660 mm

- Max. bewerkingsdiameter staaf: 51 mm

- Max. gewicht werkstuk (incl. klauwplaat) - werkstuk in klauwplaat: 100 kg

- Max. werkstukgewicht (incl. klauwplaat) – werkstuk op as: 150 kg

- Toerentalbereik hoofdspil (traploos): 35 - 5.000 tpm

- Aandrijfvermogen hoofdspil (30 min. nominaal / 100% continu bedrijf): 22 kW / 15 kW

- Max. koppel hoofdspil: 349 Nm

- Neus van de hoofdspil: A2-6"

- Asopening hoofdspil: diameter 76 mm

- Diameter spilklauwplaat: 210 mm

- Indexering hoofdspil (C-as): 0,0001°

- Aandrijfvermogen tweede spil (30 min. nominaal / 100% continu bedrijf): 18,5 kW / 15 kW

- Toerentalbereik tweede spil: 35 - 5.000 tpm

- Max. koppel tweede spil: 326 Nm

- Indexering van de tweede spil (C-as): 0,0001°

- Diameter spankop tweede spil: 210 mm

- Ontwerp gereedschapstoren: Enkelassige gereedschapstoren voor stationaire of aangedreven gereedschappen

- Aangedreven gereedschappen (IPM-motor): aandrijfvermogen (20% ED): 15 kW

- Max. koppel aangedreven gereedschappen: 120 Nm

- Toerentalbereik aangedreven gereedschappen: 15 - 12.000 tpm

- Gereedschapscone: MAZAK KM 63-snelwisselsysteem (voor stationaire gereedschappen)

- Type gereedschapsmagazijn: trommeltype

- Capaciteit gereedschapsmagazijn: 80 plaatsen (uitgerust voor stationaire en aangedreven gereedschappen)

- Gewicht gereedschap: max. 10 kg

- Gereedschapsdiameter: max. 90 mm

- Gereedschapsdiameter (met vrije aangrenzende vakken): max. 125 mm

- Gereedschapslengte: max. 300 mm

- Gereedschapswisseltijd (stap 1 van gereedschap naar gereedschap): ca. 1,3 s

- Verplaatsing Y-as: +/- 80 mm

- Verplaatsing W-as: 1050 mm

- Zwenkbereik B-as: -30° tot +195°

- Eilsnelheid X-as: 38 m/min

- Eiloodsnelheid Y-as: 26 m/min

- Snelle verplaatsingssnelheid Z-as: 38 m/min

- Snelle verplaatsingssnelheid W-as: 30 m/min

- Eilingssnelheid C-as: 400 tpm

- Aanstuurbereik X-as: 0 - 8.000 mm/min

- Voedingsbereik Z-as: 0 - 8.000 mm/min

- Voedingsbereik Y-as: 0 - 8.000 mm/min

- Inhoud koelvloeistoftank: 220 l

- Pompcapaciteit: ca. 20 l/min

- Pompdruk: ca. 5 bar

- Vermogen van de pomp: 635 W

- Aansluitvermogen: 61,4 kVA

- Bedrijfsspanning: 400 V / 50 Hz

- Pneumatische druk: 5 bar, 500 l/min

- Totaal aantal bedrijfsuren: 3.520 uur (geregistreerd op 04-05-2026)

- Automatische verwerkingstijd: 1.581 uur

- Automatische snijtijd: 1.267 uur

- Pure snijtijd: 905 uur

- Bedrijfstijd: 615 uur

- Standaardaccessoires / extra uitrusting:

- B-as (positioneringsas met een nauwkeurigheid van 0,0001°)

- C-as (0,0001°)

- Y-as

- Spiloriëntatie op de tweede spil

- Synchronisatie van hoofd- en tweede spil

- Hydraulische 3-klauwplaat met een diameter van 210 mm, type KITAGAWA B-208, inclusief 1 set zachte klauwen (hoofdspil)

- Hydraulische 3-klauwplaat met een diameter van 210 mm, type KITAGAWA B-208, inclusief 1 set zachte klauwen (tweede spil)

- Dubbele voetschakelaar voor het openen/sluiten van de klauwplaten voor de hoofd- en tweede spil

- Statusmelding van de klauwplaat (open/gesloten) voor de hoofd- en tweede spil

- Luchtuitblaasvoorziening op de spanklauw (tweede spil)

- Gereedschapinsteller (Tool Eye)

- Vergrendeling van de voordeur

- Compleet koelsysteem

- Koelvloeistof- en spanenafscherming via volledig afgesloten werkruimte

- Verlichting van de werkruimte

- Spanenafvoersysteem (Mayfran ConSep-unit zichtbaar)
