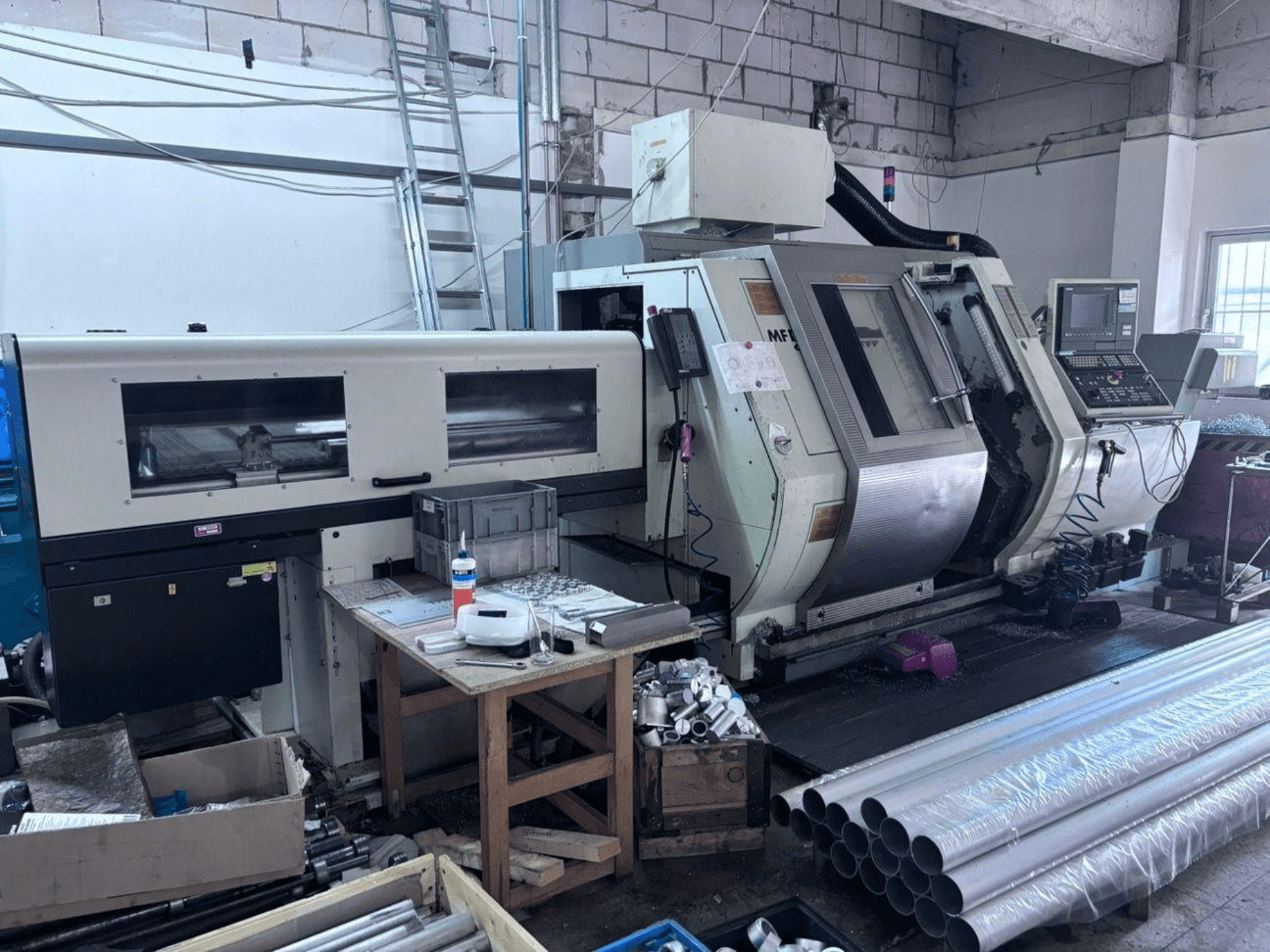

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

TECHNISCHE SPECIFICATIES:

- Ontwerp van het bed: 45° schuin bed, rolgeleidingen

- Zwenkkirkel: 240 mm

- Normale draaidiameter: 200 mm

- Spilafstand: 800 mm

- Slider 1 X/Z-verplaatsing (dwars/lengte): 190 / 555 mm

- Verplaatsing slede 2 X/Z (dwars/lengterichting): 190 / 555 mm

- Y-asverplaatsing slede 1: 40 mm

- Longitudinale verplaatsing spil 2: 600 mm

- Hoofdspil 1 (links):

- Diameter spanklauw: 200 mm

- Max. staafdiameter: 65 mm

- Vlakke flens spilkop: 170 h5

- Spilboring: 79 mm

- Binnendiameter trekbuis: 66 mm

- Diameter voorste lager: 120 mm

- Aandrijfvermogen (40/100% ED): 28 / 21 kW

- Toerentalbereik: 25 - 5000 tpm (min⁻¹)

- Knietoerental: 850 tpm (min⁻¹)

- Max. koppel (40/100% ED): 320 / 240 Nm

- Aandrijvingstype: AC / 1 (ISM)

- Snelle verplaatsing C-as: 250 tpm (min⁻¹)

- Houdkoppel C-as: 200 Nm

- Indexeernauwkeurigheid C-as: 0,025°

- Tegen-spil / hoofdspil 2 (rechts):

- Diameter klauwplaat: 200 mm

- Max. staafdiameter: 42 mm

- Vlakke flens spilkop: 140 h5

- Spilboring: 56 mm

- Binnendiameter trekbuis: 44 mm

- Diameter voorste lager: 90 mm

- Aandrijfvermogen (40/100% ED): 18 / 14 kW

- Toerentalbereik: 31 - 6300 tpm (min⁻¹)

- Knietoerental: 1000 tpm (min⁻¹)

- Max. koppel (40/100% ED): 130 / 173 Nm

- Aandrijvingstype: AC / 1 (ISM)

- Snelle verplaatsing C-as: 250 tpm (min⁻¹)

- Houdkoppel C-as: 120 Nm

- Indexeringsnauwkeurigheid C-as: 0,025°

- Slede 1 (bovenste):

- Snelle verplaatsing X/Z: 20 / 30 m/min (zonder Y-as) of 20 / 7,5 / 30 m/min (X/Y/Z met Y-as)

- Aandrijfkracht X/Z: 4 / 7 kN

- Baanresolutie: 0,001 mm

- Steek x diameter kogelomloopspindel: 12x28 / 15x32 mm (zonder Y) of 12x28 / 5x32 / 15x32 mm (met Y)

- Slede 2 (onder):

- Snelle verplaatsing X/Z: 20 / 30 m/min

- Aandrijfkracht X/Z: 4 / 7 daN (kN)

- Baanresolutie: 0,001 mm

- Steek x diameter kogelomloopspindel: 12x28 / 15x32 mm

- Slider 3 (spil 2, Z-beweging):

- Snelle verplaatsing A: 30 m/min

- Aanzetkracht A: 7 kN

- Baanresolutie A: 0,001 mm

- Steek x diameter kogelomloopspindel: 15x32 mm

- Gereedschapstorens (boven en onder):

- Aantal gereedschapsposities: 2 x 12

- Diameter gereedschapsschacht (DIN 69880 / VDI): 30 mm

- Aangedreven gereedschapsstations: 2 x 12

- Vermogen aangedreven gereedschap (40/100% ED): 5 kW

- Max. koppel aangedreven gereedschap (40/100% ED): 16 Nm

- Toerentalbereik aangedreven gereedschappen: 40 - 4000 tpm (min⁻¹)

- Elektrische gegevens:

- Spanning: 400 V (3-fasig, 50 Hz)

- Aangesloten vermogen: 65 kVA

- Nominale stroom: 95 A

- Reservezekering: 100 A

- Hulpspanningen: 230 V / 24 V=

- Hydraulisch systeem:

- Tankinhoud: ca. 25 L

- Vermogen van de pomp: 2,2 kW

- Maximale systeemdruk: 80 bar

- Druk van de klemvoorziening: 80 bar

- Koelsysteem en filtratie:

- Tankinhoud: 200 l

- Vermogen pomp: 1,65 kW

- Debiet bij 6 bar: 50 l/min

- Uitgerust met band-/papierfiltereenheid

- Afmetingen en gewicht van de machine:

- Totale lengte (met spaandertransporteur): 4770 mm

- Totale diepte (met schakelkast): 2220 mm

- Totale hoogte (met schakelkast): 1950 mm
