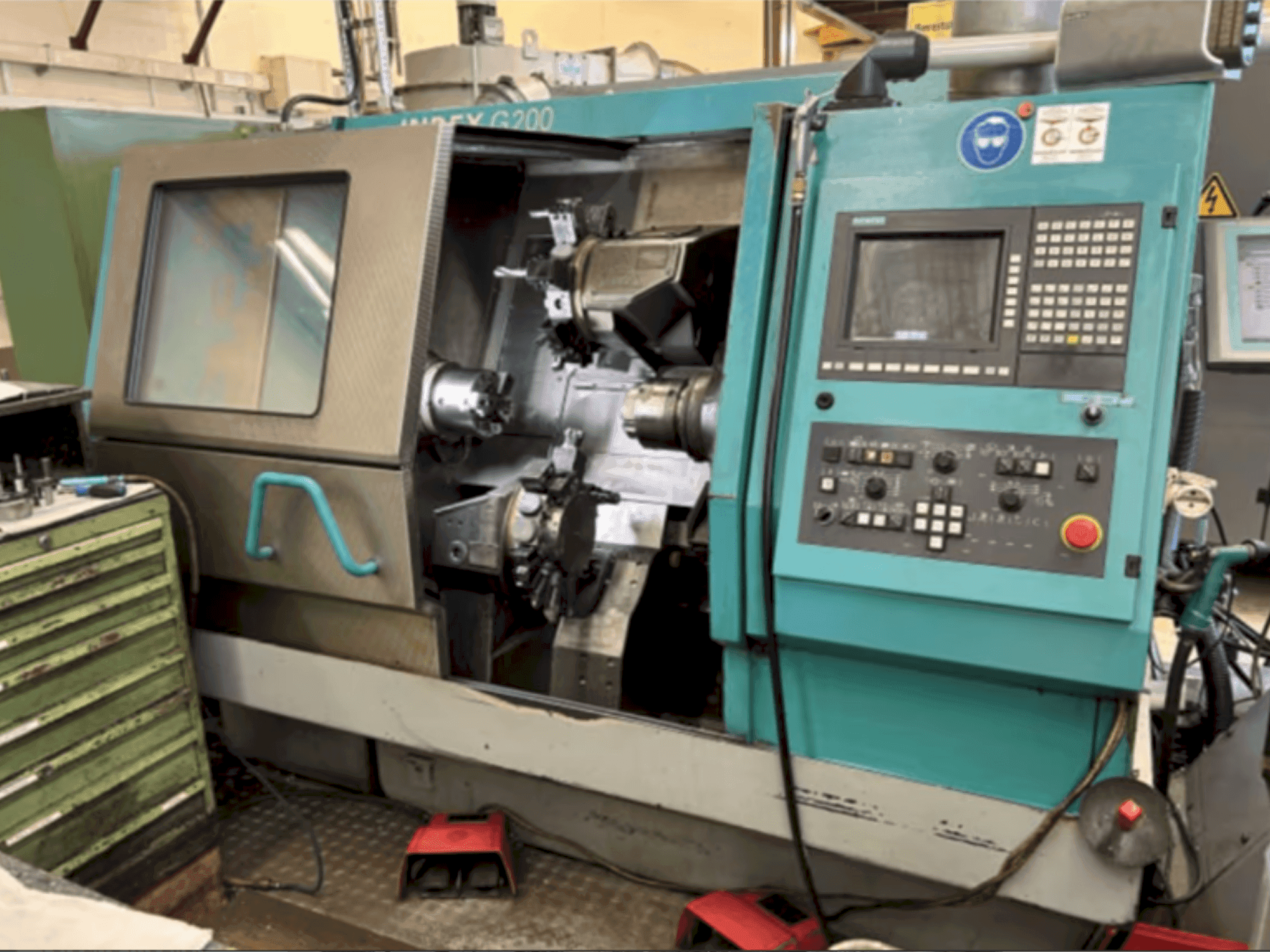

Index - G200 CDE-TUR-IND-2000-00003

Extra uitrusting

• Synchroonapparaat voor tegenspilbewerking

• Gereedschapshouder 3 voor synchrone spil (bewerking aan de achterkant)

• Extra freesspindel

• Schroefdraadfrezen en polygoon draaien

• Grijperloze gereedschapswisselaar (6 gereedschappen, HKS-50 B, KM40)

• Werkstukbehandeling WHU100

• met c-as

• geen aangedreven gereedschap

Voordelen van de machine

Technische voordelen van de machine

• Benodigde ruimte (zonder materiaalgeleider): 3580 x 3108 mm

• Besturingseenheid: resolutie: 0. 001 mm (invoer/uitvoer/correctie)

• Uitgebreid bewegingsbereik met configuratie van meerdere assen

• Hoge precisie met 0,001 mm resolutie in numerieke besturing

• Veelzijdige uitbreidingstrappen en extra apparatuur voor verbeterde functionaliteit

Extra informatie

Beweging Kruisslede 1 (boven) - XYZB assen: X-as: Sledeweg 155 mm, voedingskracht 5000 N, ijlgang 20 m/min, resolutie 0,0005 mm Y-as: Sledebaan 120 mm, voedingskracht 10000 N, ijlgang 7,5 m/min, resolutie 0,0005 mm Z-as: Sledebaan 590 mm, voedingskracht 5000 N, ijlgang 30 m/min, resolutie 0,001 mm B-as (roterend): 360° zwenkbereik, hoekstappen 5° (met vergrendeling), resolutie 0,001° (met klemming), schakeltijd voor 180°: 1 s Kruisslede 2 (onder) - XZ-assen: X-as: Sledebaan 105 mm, voedingskracht 5000 N, ijlgang 20 m/min, resolutie 0,0005 mm Z-as: Sledeweg 307 mm, voedingskracht 5000 N, ijlgang 30 m/min, resolutie 0,001 mm Revolver Revolver rechts: X-as: Sledeweg 120 mm Z-as: Sledeweg 400 mm Afstand staartstukmidden: 400 mm Drukkracht (max): 5500 N Aandrijving: Hydraulisch of elektrisch Media Voeding: 400 V, 50/60 Hz Aangesloten vermogen: 20-45 kVA Stroomverbruik: 35-80 A Hydraulisch systeem: Debiet: 18 l/min Systeemdruk: 90 bar Vulcapaciteit: 70 liter Koelsmeersysteem: Pompcapaciteit (omschakelbaar): 20 l/min bij 18 bar / 50 l/min bij 3 bar / 60 l/min bij 5-7 bar Vulhoeveelheid: Ca. 230 liter Spanentransporteur: Scharnierende band of schraper Werkstukhouder: Hoofdspindel: DB5 interne montage / D140 externe montage, optioneel korte conus Tellerspindel: D140 externe bevestiging (alleen trekspanklemmen toegestaan voor spantang- en klauwplaatspanklemmen) 1e spindelgegevens (hoofd-/telspindel): Spindelspeling (spantangopspanning): Varianten: 30 mm / 42 mm / 60 mm / 65 mm As-Ø in voorste lager: 75 mm (met 30 mm speling) / 85 mm (42 mm) / 100 mm (60+65 mm) Toerental (max): 7500 tpm (30 mm) / 6300 tpm (42 mm) / 5000 tpm (60 mm) Spilneus: ISO 702/1 (maat 4 of 5) Spaanderdiameter (werkstuk-Ø): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Koppel (Md max 100%): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Vermogen (P max 100%): 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
