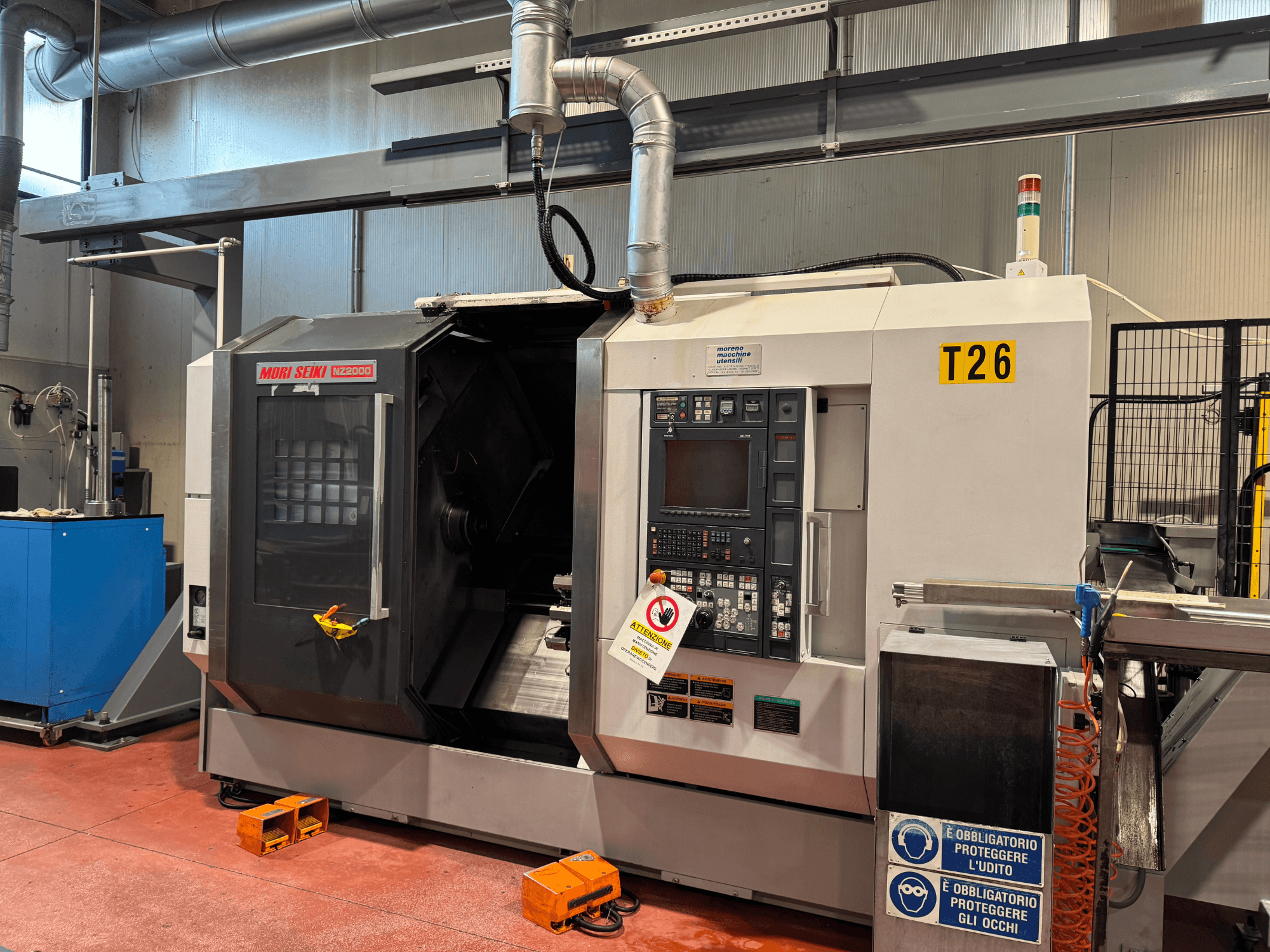

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Besturing/NC

  • Besturingseenheid: MORI SEIKI MSX-701

  • NC-systeem: FANUC FS-31iA (MAPPS 3); MAPPS-versie: 3

  • Software/functies: Belastingsmonitor; Standtijdbeheer; Aantal opgeslagen programma's: 250; Gebruikersgeheugen: 50 MB; Gereedschapsoffsetparen: 99; Aangepaste macrovariabelen: 600

  • Talen: NC- en MAPPS-schermen in het Italiaans

• Elektriciteit/bestemming

  • Spanning: 380-480 V; Frequentie: 50 Hz; Bestemming: Europa

• Configuratie machine

  • Bedlengte: 800 mm

  • C-as op beide spindels

  • 2 torens met X-Y-Z assen

  • Beide torens zijn oorspronkelijk uitgerust met live tooling

  • Onderste revolver werkt momenteel NIET (draaifuncties OK)

  • Geschikt voor complex multi-proces draaien en frezen

• Spindels

  • Hoofdspil (Spil 1)

    • Diameter doorlopend gat: 73 mm

    • Type klauwplaat: Holle klauwplaat 8"; Chuck doorlaat: 65 mm; Chuck fabrikant: KITAGAWA

    • C-as: Meegeleverd; Spiloriëntatie: Meegeleverd (zonder vergrendeling); C-asrem: Meegeleverd

  • Subspindel (Spindel 2)

    • Vermogen: 25/22 kW; Snelheid: 5.000 tpm

    • Diameter doorvoergaten: 73 mm

    • Type klauwplaat: Holle klauwplaat 8"; Klauwplaat doorsnede: 65 mm; Klauwplaatfabrikant: KITAGAWA

    • C-as: Meegeleverd; Spiloriëntatie: Meegeleverd (zonder vergrendeling); C-asrem: Meegeleverd

• Asbewegingen

  • B: 810 mm

  • Max. afstand tussen spindelneuzen: 1.130 mm

• Revolvers

  • Revolver 1: Assen X-Y-Z; 16 stations; inclusief freesfunctie; Roterend gereedschap toerental: 6.000 tpm; Gereedschapopname: Met bouten

  • Revolver 2: Assen X-Y-Z; 16 stations; freesfunctie aanwezig maar werkt NIET; toerental rondgereedschap: 6.000 tpm; gereedschapbevestiging: Met bouten

  • Max. gereedschapslengte achterwaarts: 155 mm (bovenste revolver), 100 mm (onderste revolver)

• Voorinstelling gereedschap

  • Spindel 1 gereedschapsvoorinstelling op de machine: Handmatig (uitneembaar)

  • Spindel 2 voorinstelling gereedschap in machine: Handmatig (uitneembaar)

• Koelmiddel/chip (geïntegreerd in machine)

  • Hogedruk-koelvloeistofsysteem: 635 W / 1040 W

  • Type koelmiddel: In water oplosbaar

  • Luchtblazen door spindel: Inbegrepen

  • Spaanafvoerrichting: Rechts

• Interfaces

  • Bar feeder interface: Inbegrepen (specificatie voor invoer met meerdere staven; LNS)

  • Robotinterface: Inbegrepen

• Talen/documentatie

  • Handleidingen: Italiaans

  • Documentatie: Installatie-, Bedienings- en Onderhoudshandleidingen; Conformiteitsverklaring; CE-certificaat

• Belangrijke opmerking

  • Onderste revolver gemotoriseerde gereedschapsfunctie defect op beide machines. T2 revolver momenteel alleen bruikbaar voor draaibewerkingen.

Extra uitrusting

• Automatisering/handling

  • RR Robotica laadportaal (inbegrepen)

  • Laadpallets (inbegrepen)

  • Werklader (Spindel 2 zijde)

  • Werkstukuitwerper

  • Werkstuklosband

  • Ontvanger werkstukken

  • Aangepast bovenluik voor portaal laden/lossen (niet origineel)

• Randapparatuur voor spanen/koelmiddel

  • Sleeptransportband voor spanen

  • Koelvloeistoftank met waspompen

  • Extra niet-originele hogedrukpomp van 20 bar

• Werkplaats en gereedschap

  • Hoofdspil en subspil klauwplaten inbegrepen (KITAGAWA 8" hol)

  • Vast gereedschap: 8 in totaal (4 boven + 4 onder)

  • Aangedreven gereedschaphouders: 2 axiaal, 2 radiaal

• Elektrisch/overig

  • Externe machinetransformator

  • Signaallichttoren: 3-voudig (rood / melkwit / groen)

  • Voetschakelaar dubbele klauwplaat
