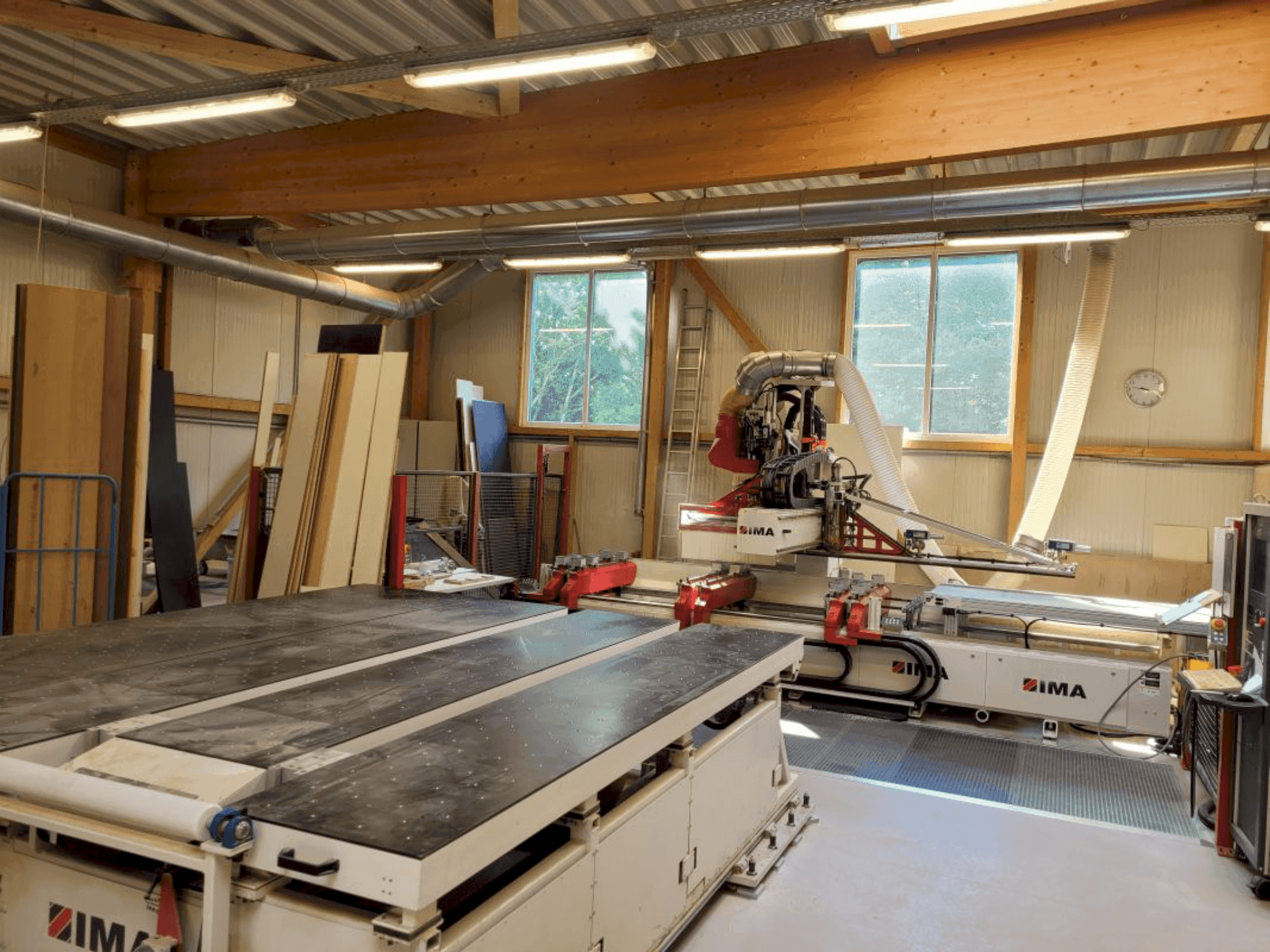

IMA - BIMA CUT 120/300DE-CNC-IMA-2008-00002

Aanvullende uitrusting

• Automatische centrale smering
• Volautomatische insteltafel
• Veiligheidsloopvlakken
• IMAWOP 6.0
• Zuigtraverse bij levering voor automatisch lostransport
• Aangedreven transportband voor lostransport

Voordelen van de machine

Technische voordelen van de machine

• 6 traploos verstelbare draagarmen in x-richting met elk een voorste stop
• 18 vacuümbekers: 100 mm x 100 mm x 50 mm
• Afmetingen automatische inschuiftafel: x = 2800 mm, y = 2800 mm, z = 34 mm
• 4-assige freesspindel: 7. 5 kw, 8000-24000 tpm, automatische 18-voudige rotatiewisselaar
• 3-assige freesspindel: 4 kw, 7500-12000 tpm, handmatige gereedschapswisselaar
• Booreenheid met 21 afzonderlijk regelbare verticale spindels
• Adapterunit zaag: 90 graden vast // adapter: horizontale boor- en freeskop (kruiskop)
• Vacuümpomp: 100 m³/h
• Afzuigaansluiting: d = 250 mm, enkele afzuiging met automatische schuifbediening
• Perslucht: 7 bar constant

Extra informatie

Werkstuk Dikte werkstuk: 14-38 mm Max. klemhoogte vanaf de bovenrand van de zuignap: 100 mm Werkhoogte: ca. 1000 mm Werkbereik zonder pendelbewerking: 2 x 1400 mm Werkbereik met pendelbewerking: 2 x 900 mm Vrije ruimte in het midden: 200 mm Minimale werkstukafmetingen in automatische modus: Lengte = 295 mm, breedte = 115 mm Max. afmetingen werkstuk in automatische modus: Lengte = 3000 mm, breedte = 1200 mm
