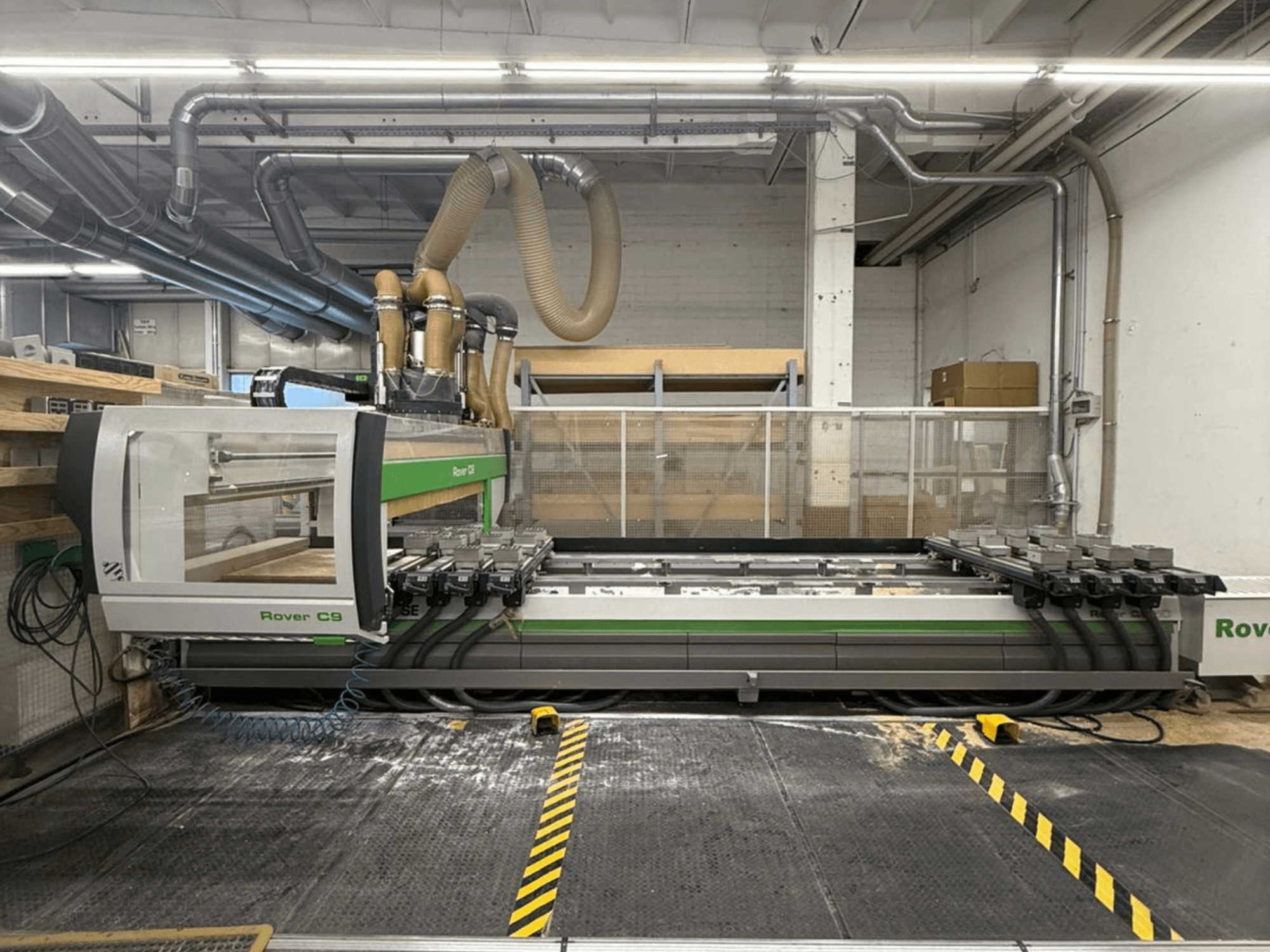

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Werktafel en opspanning

• 8 ATS-plaathouders (L = 1525 mm) en 24 glijrails

• Automatische positionering van plaathouders en geleidingsrails (EPS X-Y)

• Pneumatisch vergrendelingssysteem, verdeeld over 2 werkzones in X-richting

• 8 achterste referentie-aanslagen, slag 115 mm

• 8 aanslagen, slag 140 mm, geplaatst op 1175 mm (L = 1280 / 1525 / 1800 mm)

• 8 aanslagen, slag 140 mm, geplaatst op 770 mm (L = 1280 / 1525 / 1800 mm)

• 4 zijstops, slag 140 mm (2 links + 2 rechts), met pneumatisch systeem

• 4 verwijderbare middenaanslagen, slag 140 mm (2 links + 2 rechts), met pneumatisch systeem

• Sensor voor het detecteren van neergelaten aanslagen

• Pneumatisch systeem voor het heffen van stanghouders

• 6 hefstanghouders voor eenvoudig laden (H = 74 mm modules)

Vacuüm

• Vacuümsysteem voor een pomp van 250 m³/u

• 250 m³/u roterende schottenvacuümpomp voor standaard vacuümsysteem

Bewerkingseenheden en configuratie

• Samenstelling C3-A1:

  • Inrichting voor het monteren van spaanafleiders met pneumatische of inductieve sensoren op een 5-assige bewerkingseenheid

  • Flens voor het monteren van eenheden op een bewerkingsunit met 5 interpolerende assen (eenheden alleen bruikbaar wanneer de elektrische spil verticaal staat)

• Samenstelling C3-P2:

  • Extra Z-slede voor achterste bewerkingseenheden, aangestuurd door een onafhankelijke Z-as

  • 16 verticale en 4 horizontale boorspindels in Y-richting

  • Kettinggereedschapswisselaar met 22 posities (180 mm hartafstand)

  • IJzeren grijper voor spaanafleider met pneumatische of inductieve sensor, geplaatst in de kettinggereedschapswisselaar

  • RH-spaanafleider met inductieve sensor voor standaard elektrische spil of 15 kW 5-assige elektrische spil (vereist een houder voor de spaanafleider; vereist een flens voor het monteren van bewerkingsunits bij gebruik van een 5-assige elektrische spil; vereist een C-as bij gebruik van een standaard elektrische spil)

Systemen

• Automatisch smeersysteem

• Besturingseenheid met 5 interpolerende assen

Aanvullende informatie

• extra gereviseerde 5-assige hoofdspil beschikbaar

• 8 horizontale boorspindels, 12 verticale boorspindels en groefzaag buiten bedrijf

• Transportband voor het afvoeren van spanen en reststukken (spanentransportband)

• Vloeistofkoelunit voor vloeistofgekoelde systemen (kan twee elektrische spindels koelen, of één elektrische spindel plus één vloeistofgekoelde boorkop)

Opmerking: De technische gegevens en beschrijvingen zijn ontleend aan de oorspronkelijke orderbevestiging en dienen uitsluitend ter informatie; ze zijn niet bindend.
