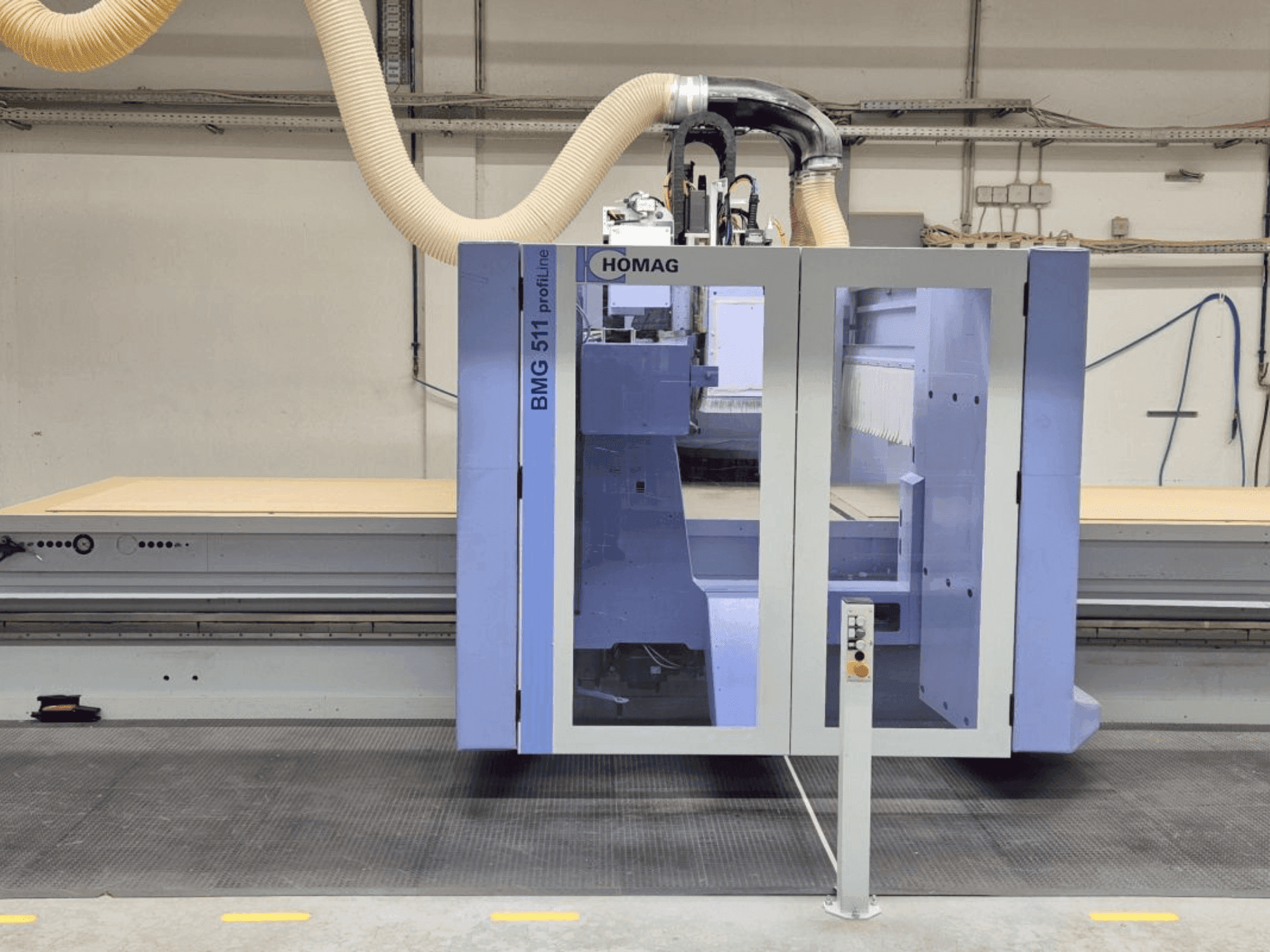

HOMAG - PROFI BMG 511/60/12/RDE-CNC-HOM-2015-00001

Werkgebied: 6.000 x 1.550 mm

Werkstukparameters:

• Lengte (enkele opstelling): 6.000 mm

• Lengte (pendelbedrijf): 1.550-3.200 mm

• Breedte: max. 1.550 mm (met achteraanslag en frees Ø25 mm)

• Werkstukdikte: tot 275 mm inclusief opspanmiddelen; tot 60 mm met standaard opspanmiddelen

Snelheidspakket: X-as maximale voeding 80 m/min

X-as snelheid: 80 m/min

Gereedschap:

• Gereedschapoverdrachtstation aan linkerzijde machinebed

• Schijfwisselaar: 18 posities

  • Capaciteit opties: 18 x Ø130 mm gereedschap, of 9 x Ø180 mm + 9 x Ø70 mm gereedschap

  • Maximale gezamenlijke lengte: 320 mm

• Geen gereedschap inbegrepen

Hoofdfreesspindel:

• 12 kW (S6) / 9,5 kW (S1)

• Frequentiegeregeld 0-24.000 tpm

C-as:

• Met aggregaatinterface; onbeperkt zwenkbereik

• Interface voor FLEX-5 aggregaat (aggregaat niet inbegrepen)

Boorkop (30 spindels) - V20 / H10 / S360° "MPU":

• C-as ±185° voor boren/zagen onder elke hoek

• 20 verticale hogesnelheidsspindels met snelwisselsysteem

• Verticale spindel layout (U-vorm): 3 rijen met 11, 3 en 6 spindels, 32 mm tussenruimte

• 10 horizontale spindels: 4 paar met 32 mm tussenruimte; 1 paar met 320 mm tussenruimte

Groef-/scheidingszaag: voor bladdiameters tot Ø200 mm

Tafel/onderstel:

• Rastertafel met aluminium profiel met sleuven

• Dynamische toewijzing van tafeloppervlak (R-tafel): automatische controle op productgrootte; vacuümzones permanent toegewezen aan bewerkingsvelden

Besturing/software:

• POWERCONTROL PC 86 POWERTOUCH

• 21,5" Full HD multi-touch display

• WoodWop grafische, dialooggebaseerde CNC-programmering

Vacuüm: geleverd via vacuümsysteem aan klantzijde (geen geïntegreerde vacuümpomp)
