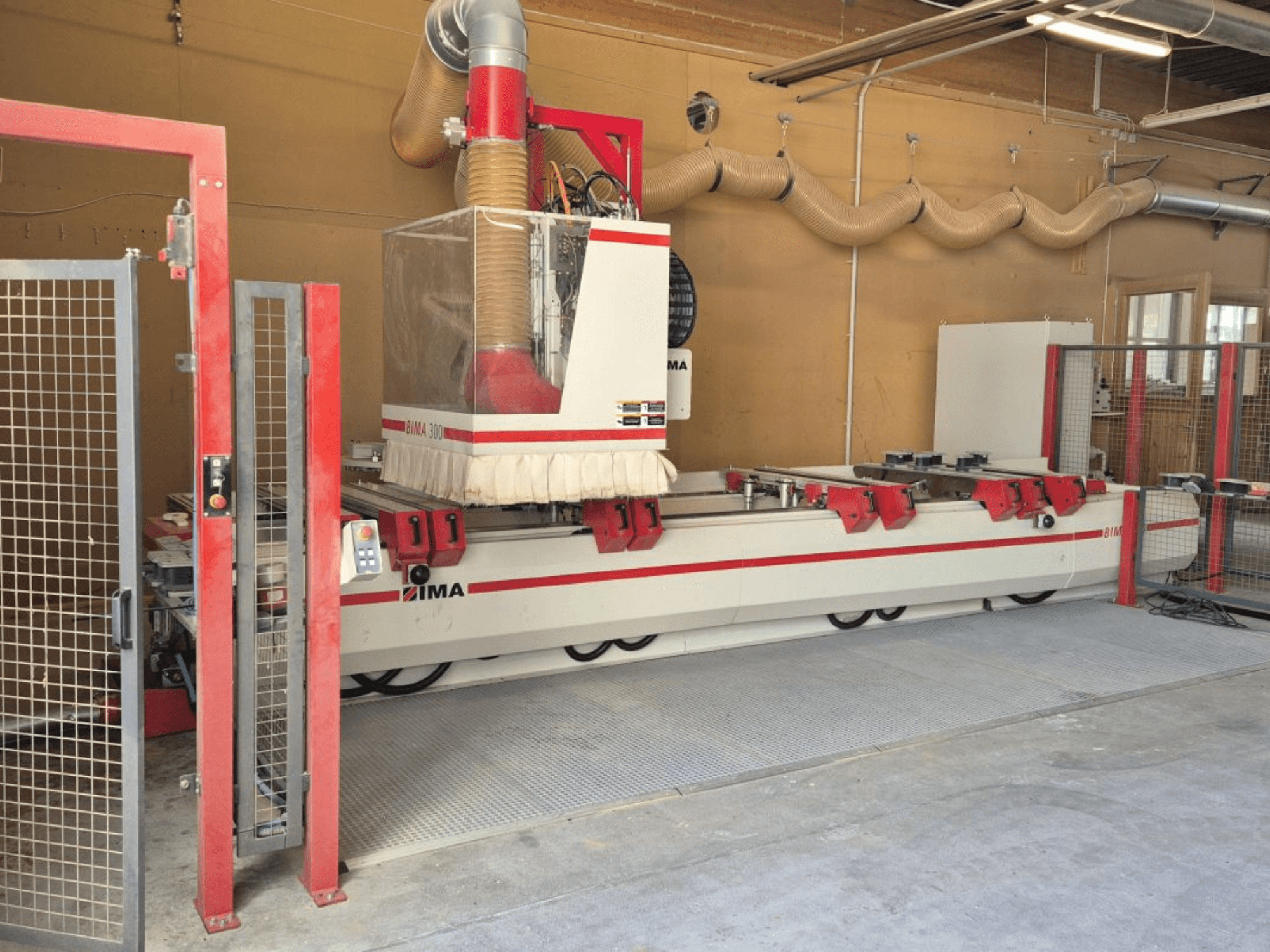

IMA - BIMA/300/125/530DE-CNC-IMA-2012-00001

Werkbereik

• Y (hoofdspil + gereedschap Ø20 mm): 1400 mm

• Y (booreenheid, alle verticale boren): 890 mm

• Bewerking in één station: X = 2 × 2550 mm; middenspeling X = 200 mm

• Indexeertafelbewerking: X = 2 × 2250 mm; vrije ruimte in het midden = 800 mm

Gereedschapsmagazijn

• Automatische gereedschap-/adapterwisselaar, revolvertype, 18 sleuven

• Gemonteerd op steun, beweegt in X-richting

Geleiding en smering

• Voorgespannen, oppervlaktegeharde precisierolgeleidingen op alle assen

• Handmatige centrale smering voor lineaire hoofdgeleiders en kogelomloopspil op Z-as

Vacuüm/opvulling en tafel

• 1 vacuümpomp, 90 m³/h

• Consoleertafel met 2 vaste werkstukaanslagen rechts en 2 vaste werkstukaanslagen links (X-richting) voor Y-beweging

• 10 draagarmen, traploos instelbaar in X, elk met achteraanslag

• Alle aanslagen programmagestuurd

• Afzuigplaten met gepatenteerd 2-krings klemsysteem (slangloos)

• 8 gladde steunrails, automatisch neerlaatbaar

• 2 paddestoeltoetsen voor opspannen/ontgrendelen

Spindel en bewerkingseenheden

• Hoofdspil: 10,0 kW (S6), 7,5 kW (S1); HSK F63 (Ø38 mm, volgens DIN 69893); 0-24.000 tpm, programmeerbaar

• Centraal geïntegreerde CNC-as: 360° rotatie voor adapterunits, draaimomentsteun op hoofdspil, pneumatische interface

• Boren/groeven: Verticale booreenheid l14 met 6 horizontale spindels; horizontale eenheden elk met 2 uitgangen

• Aangebouwde groevenzaagunit, zwenkbaar 0°/90°

Besturing en software

• ICOS CNC-besturing: PC-gebaseerd, Windows UI, padbesturing van alle servoassen, joblijst/orderverwerking, IMA back-up & herstel op twee harde schijven, UPS

• IMAWOP software: Dialoogprogrammering, 3D-weergave en basissimulatie van werkstuk, zuignappen, beugels, gereedschappen en adapters

Extra uitrusting

• Extra 2e vacuümpomp, 90 m³/h

• Extra centeraanslagrij voor centreren van werkstukken

• Spanentransportband
