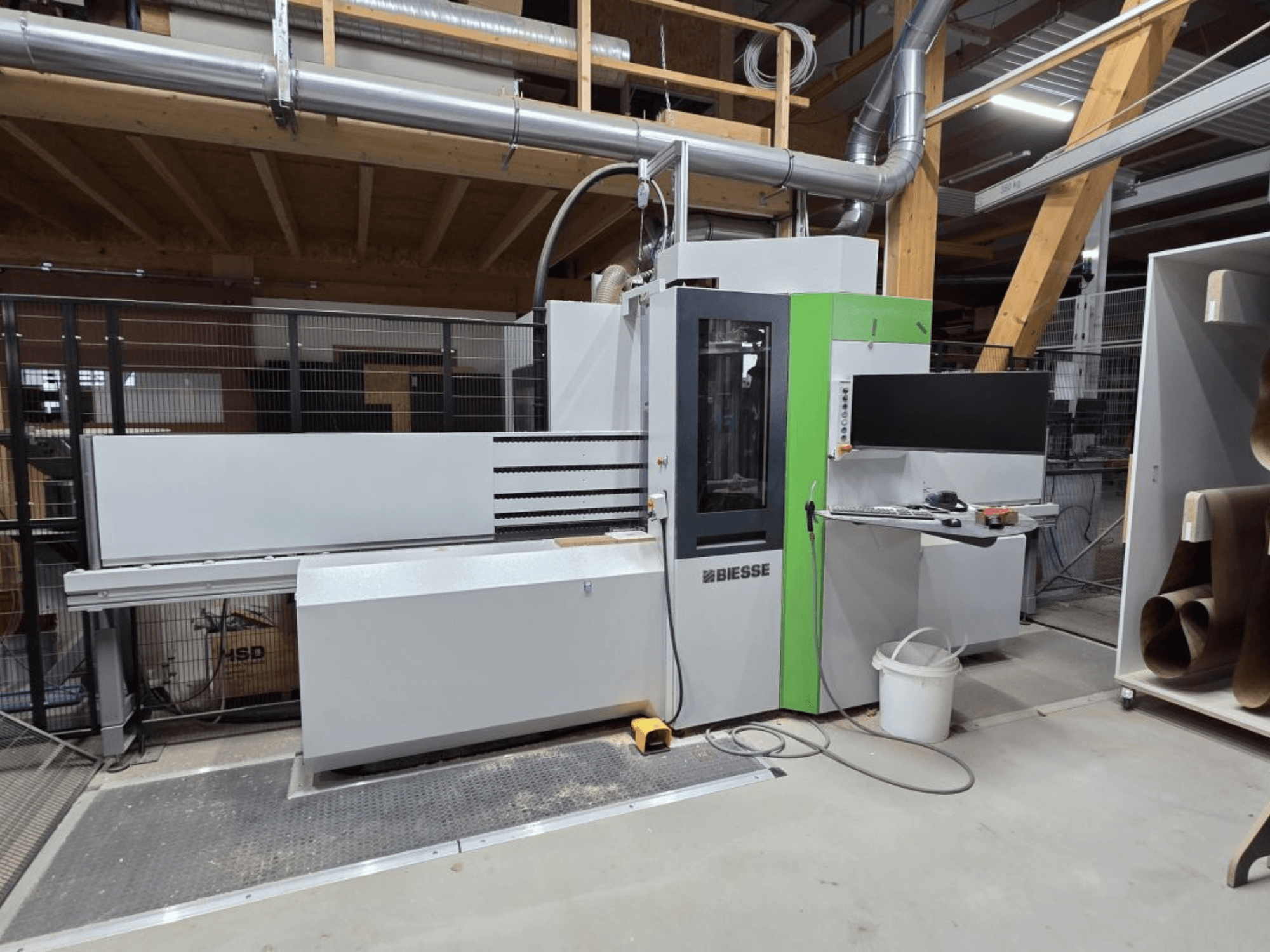

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Tweedehands verticaal CNC-bewerkingscentrum

Merk: Biesse

Type: Brema EKO 2.2

Bouwjaar: 2022

Technische gegevens

Werkgebied

X = 3.200 mm

Y = 1.250 mm

Afmetingen werkstuk

Lengte (X): 200–3.200 mm

Breedte (Y): 35–1.250 mm

Dikte (Z): 8–60 mm

Maximaal werkstukgewicht: 50 kg

Referentiesysteem voor het werkstuk

Het werkstuk wordt in de lengterichting (X-as) vooraf gepositioneerd in de laadruimte aan de linkerkant van de machine door middel van een vaste referentie-aanslag die op de machinetafel is gemonteerd.

Werkstukpositioneringseenheid

De positionering van het werkstuk in de X-as gebeurt door twee klemgrijpers, die het werkstuk tijdens het bewerkingsproces stevig vasthouden. De beweging wordt uitgevoerd door twee onafhankelijk aangedreven servomotoren.

Steunvlak voor het werkstuk

Het werkstukdraagvlak, waarop de bewerkingseenheden zijn geplaatst, bestaat uit een reeks met rubber beklede rollen die het werkstukreferentiepunt in de Z-as vastleggen.

Aan de tegenoverliggende zijde van de bewerkingseenheden zorgt een druksysteem voor een optimale bevestiging van het werkstuk gedurende het gehele bewerkingsproces.

Transformator en elektrische aansluiting voor voedingsspanningen van 380-415 V (±10%), 50/60 Hz

Airconditioning voor de elektrische schakelkast

bSolid-besturingssysteem

HP-kit voor snelle verplaatsing van de werkstukklemmers

Het gecombineerde systeem, bestaande uit servomotoren en precisie-planetaire tandwielkasten, maakt positioneringssnelheden tot 110 m/min mogelijk met snelle versnellingsrampen.

Voetpedaal voor het openen en sluiten van de klemgrijpers

BH28-boorkop met afzonderlijk selecteerbare spindels

- 17 verticale spindels (7 op de X-as, 10 op de Y-as)

- 5 horizontale spindels (3 op de X-as, 2 op de Y-as)

- 1 groefzaagunit met vaste zaagrichting in de X-as

11 kW elektrospil met HSK-F-gereedschapsinterface en C-as-koppel

- 11 kW, 24.000 tpm (S1-continu bedrijf)

- 6.000–24.000 tpm, programmeerbaar via NC

HSK-F63 hoekzaagunit

- Maximale snelheid: 8.400 tpm

Boor- en freesunit voor boven- en onderranden / Eindboor- en freesunit

- Maximale toerental: 9.000 tpm

- ER20-spantanghouder

Gereedschapswisselaar met 8 posities - schijfvormig gereedschapsmagazijn

"Gevoelige oppervlakken"-set voor werkstuktransport

Laserapparaat voor het handmatig scannen van QR-codes

SOPHIA – IoT-verbinding

De-inbrengunit voor deuvels van Ø8 × 40 mm met lijminjectie

Barcode2HOPS met variabelen

MultiPost-upgrade

POST-elementverdeler

NC-HOPS 7.0

Opmerking:

De technische gegevens en beschrijvingen zijn overgenomen uit de orderbevestiging van dat moment. De informatie is uitsluitend bedoeld ter informatie en is niet bindend.
