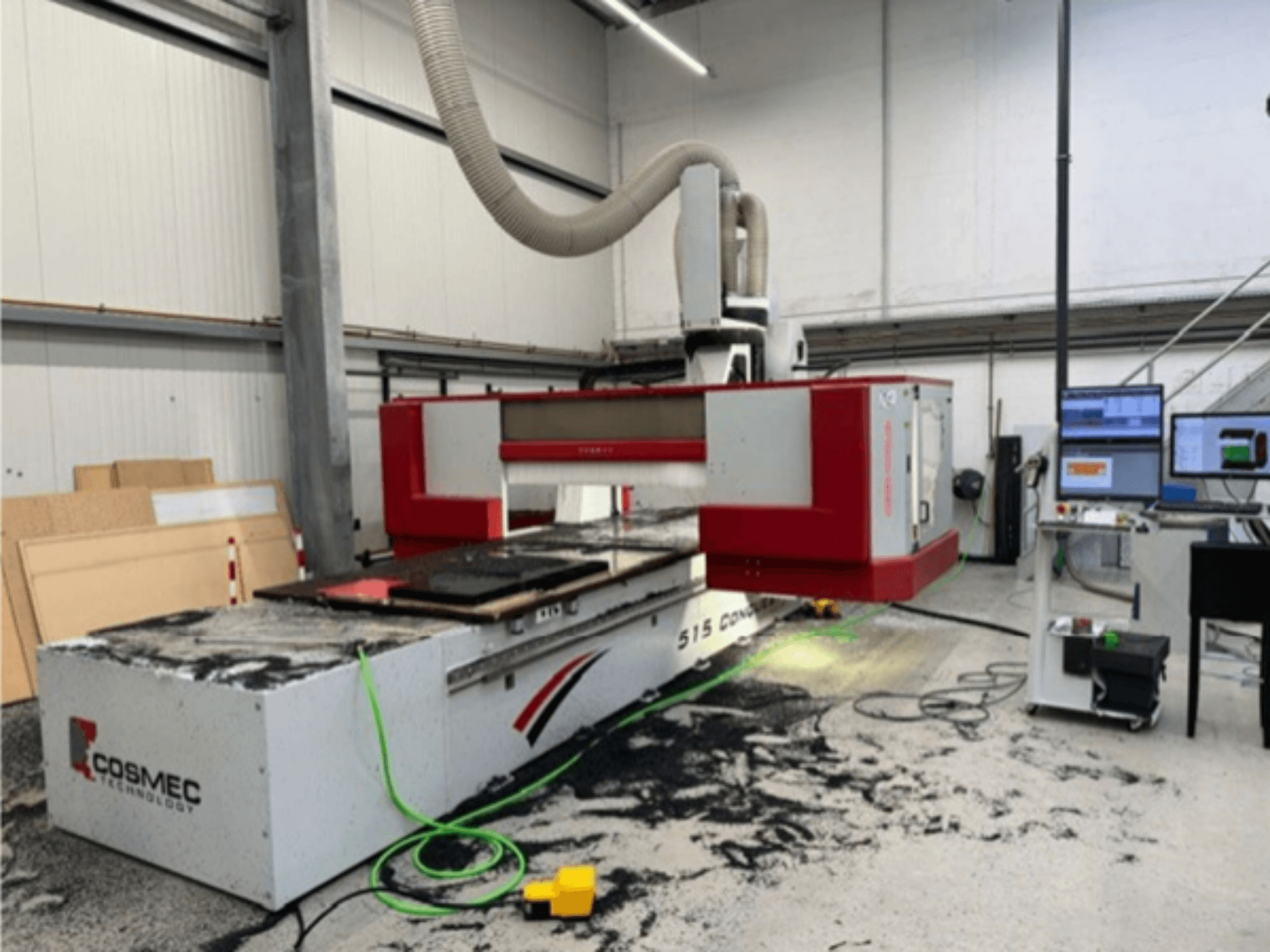

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Toepassingen: Verspanen van massief hout, materialen op houtbasis en diverse kunststoffen

• Configuratie: Vaste werktafel, dubbelzijdig aangedreven bewegend portaal, continu interpolerende 5-assige freesspindel

• Basis/portaal: Gelaste stalen constructie met ribben voor hoge stijfheid

• Geleidingssysteem en aandrijvingen:

  • X/Y-assen: Tandheugel met servoaandrijvingen

  • Dubbele portaalmotor op X: twee gesynchroniseerde servomotoren

  • Z-as: Kogelomloopspindel met servoaandrijving

  • Stofbeschermde lineaire geleidingen

• Veiligheid: Driedelige veiligheidsmatten voor laden in inactieve zone; meelopende gedeeltelijke behuizing met Lexan beschermvenster

• Centrale smering: Automatisch

• Vacuümsysteem: Voor pendelbewerking met constante zuigkracht in beide werkgebieden

• Bediening: Kabelbediende afstandsbediening voor basisfuncties; mobiel bedieningspaneel

• Elektrisch: Stofdichte schakelkast (CE) volgens IP55 met airconditioning

• CNC-besturing: OSAI Open numerieke besturing

• 5-assige vorkkop Z 700:

  • Borstelloze servoaandrijvingen op B- en C-as

  • Max. rotatiesnelheid: 750°/2 sec

  • C-as rotatie: +/- 360°

  • B-as (zwenk) rotatie: +/- 110°

• Technische gegevens:

  • Vectorsnelheid: 80 m/min

  • Max. werkstukhoogte: 500 mm

  • Bewerkingsgebied: 4210 x 1605 mm (vergroot werkgebied)

• Nutsvoorzieningen/benodigdheden:

  • Persluchttoevoer: 7 bar

  • Afzuigcapaciteit: min. 2200 m3/h; afzuigsnelheid min. 28 m/s

  • Zuigaansluiting: Ø 160 mm

• Werktafel (ontworpen door Comec):

  • Roostertafel van fenolhars, raster 50 x 50 mm

  • Compatibel met Cosmec afzuigsysteem en sjablonen

  • Verdeeld in twee werkgebieden

  • Draadgaten voor mechanische bevestiging; 3 intrekbare aanslagen

• Hoofdspil:

  • 5-assig, vloeistofgekoeld, HSK 63 F

  • keramische lagers; rechtsom/CCW-rotatie

• Afzuigkap: NC-bestuurd, in hoogte verstelbaar

• Gereedschapswisselaars: 2 geïntegreerde 12-stations gereedschapswisselaars voor HSK 63 F

  • Max. gereedschap-Ø 150 mm (indien naastgelegen station vrij)

  • Max. gereedschap-Ø 120 mm (indien aangrenzend station bezet)

  • Max gewicht gereedschap + houder: 40 kg

• Gereedschapsmeting: Automatisch meetstation voor gereedschapslengte

Extra uitrusting

• Vacuümpomp: 250/300 m³/h (50/60 Hz), 5,5 kW

• Software: Laatste versie van 5-assige simultaanbewerkingssoftware (via onderhoudscontract)
