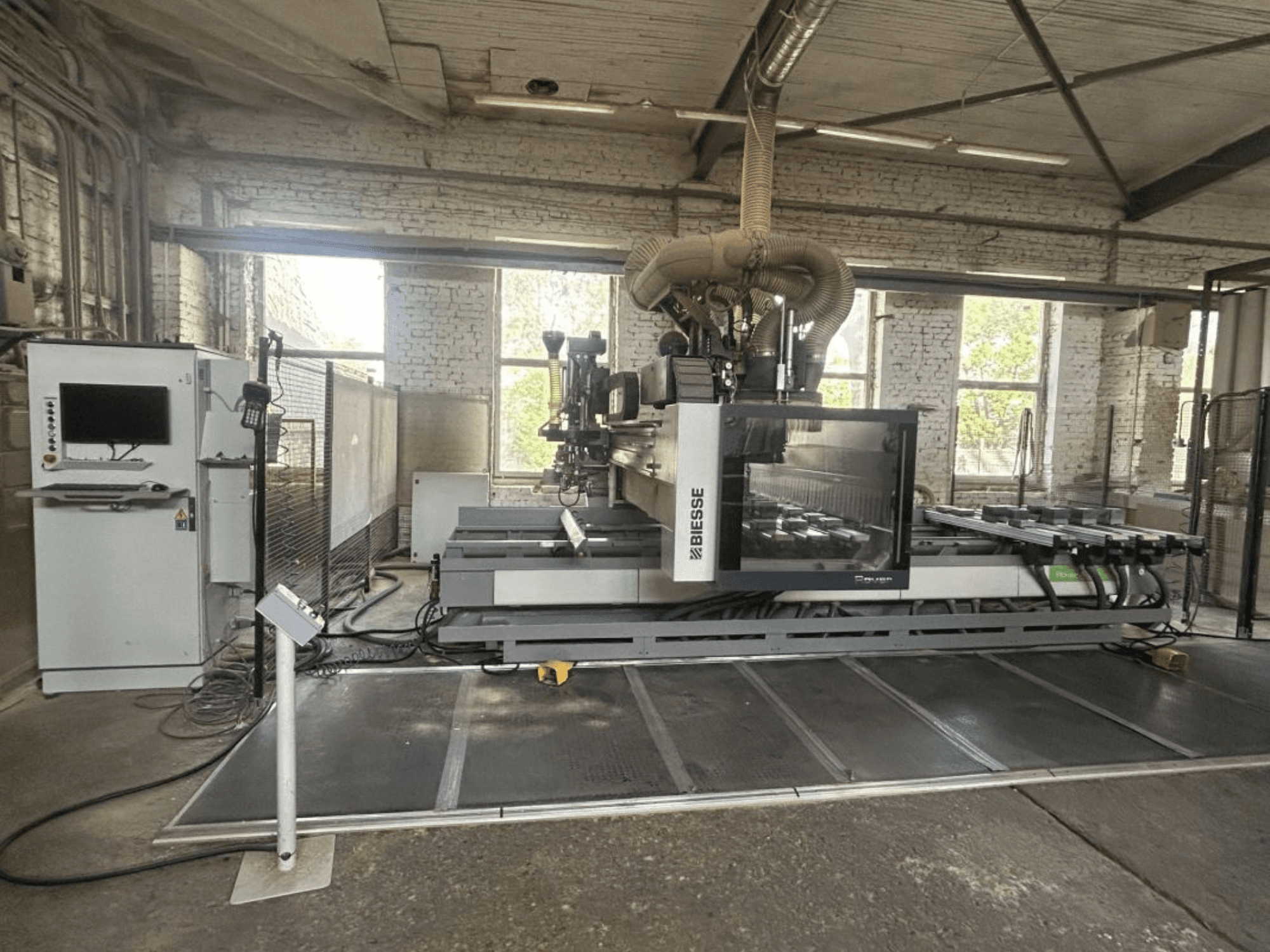

BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

BIESSE ROVER A 1643 EDGE - Technische specificaties Machinetype: CNC-bewerkingscentrum met kantafwerkingsfunctie

Model: ROVER A 1643 EDGE

Ontworpen voor het bewerken en kanten van gevormde/geprofileerde panelen. De configuratie in de documenten geeft een 5-assige opstelling weer. Werkgebied: werkgebied X-as: 4.320 mm Pendelbereik in X: 1.620 mm Werkgebied Y-as: ca. 1.580–1.660 mm Verplaatsing Z-as: 180 mm Werkgebied kantverlijming X-as: 3.300 mm Werkgebied Y-as voor kantenband: 1.540 mm Maximale laadbreedte in Y: 1.900 mm, uitbreidbaar tot 2.100 mm

5-assige eenheid 5-assige bewerkingskop

C-as: traploze 360°-rotatie

B-as: continue 360°-rotatie

Snelheid B-as: 18 tpm

Snelheid C-as: 18 rpm

Maximale spiltoerental: 24.000 rpm

Vermogen:

11 kW in S1-cyclus

13 kW in S6-cyclus

Maximale ondersnijdingshoek: -10°

Botsingsbeveiliging voor de 5-assige eenheid

Voorbereid voor het gebruik van aggregaten op de 5-assige eenheid

Werktafel en klemmechanisme ATS-werktafel

8 steunbalken

32 verplaatsbare sleden

32 pneumatische vacuümzuignappen

Vacuümzuignappen instelbaar in stappen van 15°

Pneumatisch systeem verdeeld over 2 werkzones in X Capaciteit vacuümpomp: 250 m³/h

6 hijsbalken voor eenvoudiger laden en lossen

28 sensoren voor het detecteren van neergelaten aanslagen

Aanslagen en positionering

8 achterste aanslagen

8 centrale aanslagen

4 zijstops, 2 links + 2 rechts

2 extra zijstops

4 verwijderbare centrale aanslagen, 2 links + 2 rechts

2 extra centrale aanslagen

Pneumatisch positioneren en neerlaten van aanslagen

Booreenheid BH 24L boorkop

13 onafhankelijke verticale spindels

5 horizontale onafhankelijke spindels

Groefzaag Ø 120 mm

Maximale groefdiepte: 25 mm

Toerental programmeerbaar tot 6.000 tpm

Gereedschapswisselaar: roterend gereedschapsmagazijn met 16 posities Gemonteerd op de X-as-slede

Voor gereedschappen en aggregaten Maximaal gewicht gereedschap/aggregaat: 7,5 kg Totale maximale magazijnbelasting: 55 kg

Kantenbandmachine GU60A

Voor panelen met een dikte tot 60 mm

Kantbandsnelheid tot 20 m/min

Dubbel drukrolsysteem

Lijmtank met smeltlijmsysteem

Randverwarmingslamp, 600 W

NC-gestuurd aanvoersysteem voor kanten

Automatisch afsnijden van de kanten

Sensor voor gesloten geometrische vormen

Accessoires voor kantenbandverwerking Kantenbandmagazijn met 2 rollen, gemonteerd op de X-slede

Maximale roldiameter: 800 mm

Maximale kantenhoogte: 65 mm

Hoekafrondingsgereedschap Ø 85 mm,

HSK F63 zaagaggregaat

HSK F63 voor zaagsneden en groeven, max. zaagblad-Ø 215 mm Maximale zaagsnelheid: 8.400 tpm Maximale zaagdiepte met zaagblad Ø 215 mm: 68 mm

Kantafkortunits

Gecombineerde lijm- en kantschraapunits

Gereedschapssets voor verschillende randdiktes

Software bSolid-basismodule 2D-CAD-omgeving DXF-, CIX- en BPP-import 3D-machinesimulatie Gereedschapsbeheer Beheer van 5-assige bewerkingen op basis van positionering

Programma's maken met behulp van een wizard

Veiligheid: voldoet aan de CE-normen

Veiligheidsmatten Veiligheidsbarrières

Veiligheidssensoren

Aangepast veiligheidssysteem dat belasting in de Y-richting tot 2.100 mm toestaat Samenvatting

Dit is een goed uitgerust BIESSE ROVER A 1643 EDGE CNC-bewerkingscentrum met 5-assige bewerkingskop en kantbandpakket. De documenten tonen continue rotatie van B en C, 5-assige programmering, 5-assige botsingscontrole en een speciale flens voor de 5-assige eenheid; op basis van deze documenten moet de machine dus worden beschouwd als een 5-assige machine.

Opmerking:

De technische gegevens en beschrijvingen zijn kopieën van de oorspronkelijke orderbevestiging. Deze informatie wordt uitsluitend ter informatie verstrekt en is niet bindend.
