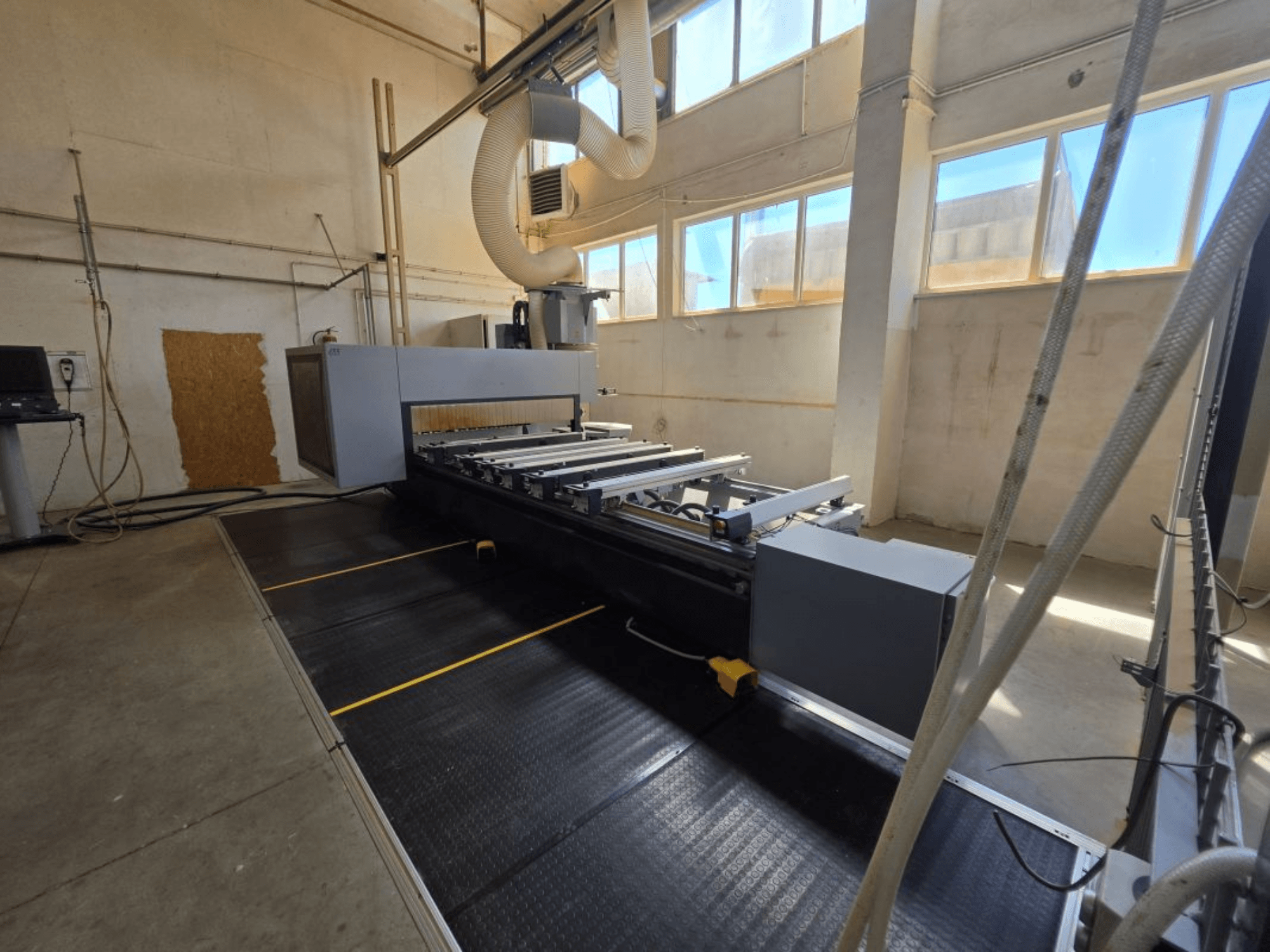

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Werkuren: 9,370 h

• Constructie: Zwaar uitgevoerd gelast stalen frame; dubbel aangedreven bewegend portaal

• Vermogen/elektriciteit: 3x400 V, 50-60 Hz

• CNC-software: WoodFlash suite (bedieningspaneel, gereedschapsdatabase, programma-editor, 2D-simulator, 3D-preview, DXF importeren, CAD-functies, parametrisch/absoluut/extra programmeren, kamerfrezen, graveren, volgordeoptimalisatie, virtuele vlakken, subprogramma's)

• Bedieningselementen en operatorinterface:

  • CNC-paneel voor volledige machinebesturing

  • Mobiele operatorterminal met 24" LED-monitor, toetsenbord/muis, USB

  • Handmatige aanzetbediening (aanzetoverride, E-stop, handmatig aanzetten)

• Werkgebied en verplaatsingen:

  • Werkgebied: X 3000 mm, Y 1550 mm

  • Z-afstandshoogte: 150 mm

• Hoofdspil (5-assig):

  • 5-assige elektrospil met cardankoppeling, vloeistofgekoeld, keramische lagers, R/L-rotatie

  • Vermogen 12 kW (S6), 1.000-24.000 tpm

  • Gereedschapshouder HSK F63

  • Max. gereedschapgewicht 6 kg; max. zaagblad-Ø 350 mm

  • Geïntegreerde aggregaathouder; elektrisch geregelde afzuigkap

• As- en bewegingssysteem:

  • Dubbel aangedreven portaal

  • X: tandheugel, geharde lineaire geleidingen

  • Y: kogelomloopspil, geharde lineaire geleidingen

  • Z: kogelomloopspil, geharde lineaire geleidingen

  • Automatische centrale smering

• Gereedschapmagazijn:

  • Lineair: 12 posities, geaggregeerde pickup; max. gereedschap-Ø 250 mm, lengte 240 mm

  • Roterend (op portaal): 18 posities; max. gereedschap Ø 250 mm, lengte 280 mm

  • Zaagbladopnamestation: max. zaagblad-Ø 350 mm

• Boren en groeven maken:

  • DH18 6H 2S boorkop:

    • 12 verticale spindels (7X / 5Y), 6 horizontale spindels (4X / 2Y)

    • Boorslag/lengte max 70 mm; gereedschapshouder Ø 10 mm; individueel aangedreven

  • Groefzagen: 2 bladen (1X / 1Y), max Ø 120 mm, lijfdikte max 5 mm, tot 6.000 tpm

• Vacuüm en opspannen:

  • Console tafel met 6 consoles; voor/achter programmeerbare aanslagen

  • Draadloos dubbelcircuit vacuümsysteem; kophoogte 100 mm

  • Pneumatische consolevergrendeling; 4 beweegbare zijaanslagen; extra steunarmen

  • Vacuümpompcapaciteit: 90 m³/h @50 Hz, 108 m³/h @60 Hz

  • Extra vacuümuitrusting: sjabloonaansluitingen links/rechts; geregelde perslucht voor frameklemmen; onafhankelijke vacuüm-/luchtregeling per console

• Veiligheid:

  • CE-veiligheidssysteem, lichtscherm, noodstopsysteem

  • Veiligheidshek aan linkerzijde, veiligheidsbewaking deur

  • Vacuüm- en persluchtsensoren

  • Extra veiligheidsmatten systeem

Extra uitrusting

• Extra A-as en C-as mechanisch sluitsysteem

• Servicepakket op afstand via internet

• Software voor het genereren van behuizingen (3D-kastontwerppakket)

• Service gereedschapsset

• Documentatie: Poolse handleidingen; WoodFlash installatiehandleiding

• Extra steunarmen voor consoles

• Meegeleverde accessoires:

  • 11 vacuümbekers FA 140 × 115 × 100 mm

  • 4 vacuümbekers FA 125 × 75 × 100 mm

Opmerking: Technische gegevens dienen alleen ter informatie en zijn niet bindend.
