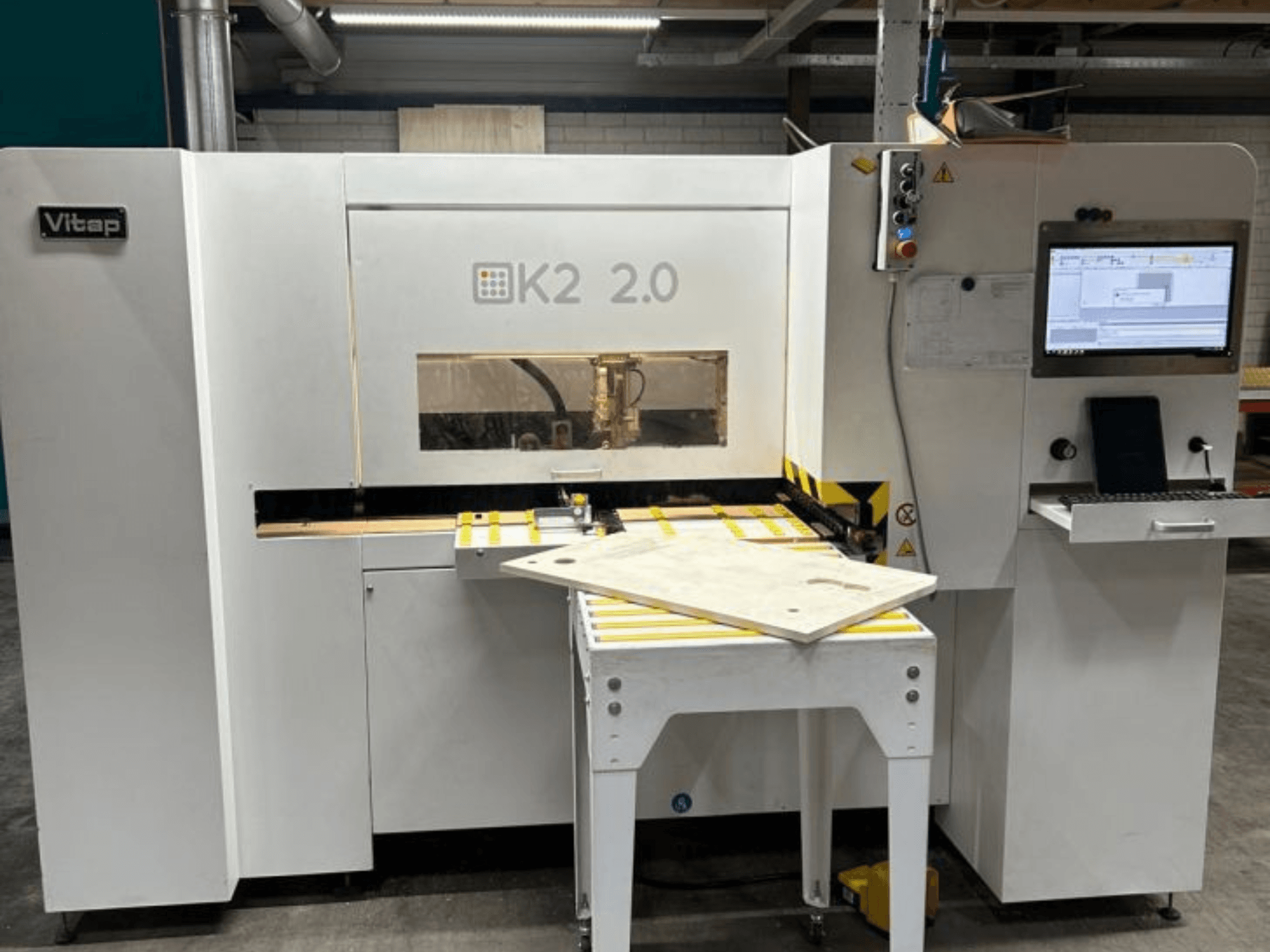

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Tweedehands CNC-boor- en freesmachine

Merk: Vitap

Type: Point K2 TOP 2.0

Bouwjaar: 2018

Continu bewerken, bewerken van het werkstuk van onderaf en automatische terugvoer van het werkstuk naar de operator

3 gestuurde assen:

X-as – ononderbroken werkstuktransport via DDT (Dual Dynamic Transport System) met borstelloze motor

Y-as – verplaatsing van de boorkop

Z-as – boren

- Dubbele „0“-referentie: laser van de nieuwe generatie voor het detecteren van het begin en einde van het werkstuk.

Het programma kan het boren van onderaf bijstellen om een perfecte vlakheid te bereiken bij verticale en horizontale werkstukken.

De laser bestaat uit een zender en een ontvanger om fouten bij materialen met donkere randen te voorkomen.

- Zijdelingse aanslagen met rollen, bestaande uit een vast en een beweegbaar deel, mechanische digitale uitlezing met automatische uitlijning op de 0-aanslag voor afname tot 3 mm op de 0-lijn

- Constante zijdelingse klemvoorziening voor nauwkeurige positionering op de 0-lijn.

- Werkstukuitvoer aan de achterzijde

- Automatische gereedschapswisselaar met 4 posities

- Geen beperking van de werkstuklengte

- 19" 5/4 TFT LCD-monitor

- Industriële pc

- WSC-gebruikersinterface met Lister, parametrische gereedschapsinstelling en parametrische configuratie

- Grafische CAD TPA EDI32-programmering, basisversie

- USB-poort

- Opslaan van alle bestanden

- Macroprogrammering

- Importeren van DXF-bestanden

Technische specificaties

Aantal onafhankelijke verticale spindels: 12

Aantal onafhankelijke horizontale spindels op de X-as: (2+2)

Aantal horizontale boorspindels op de Y-as: (2+2)

1 zaag (Ø 100 mm)

Elektrische spil van 5 kW met ISO 30-conus (12.000-24.000 tpm)

Max. werkstukgewicht: 80 kg

Max. werkstukafmetingen: X onbeperkt, Y 1.200 mm, Z 50 mm

Min. werkstukafmetingen: X 270, Y 185 (70°), Z 4 mm

Voedingssnelheid: 25 m/min

Spiltoerental: 3.500 tpm

Max. horizontale gereedschapsdiameter: 12 mm

Max. horizontale boordiepte op de X- en Y-assen: 30 mm

Max. verticale boordiepte: 45 mm

Max. verticale gereedschapsdiameter: 35 mm

Luchtverbruik: 2000 m³/h

Afzuigsnelheid: 30 m/sec

Afzuigaansluitingen: 2x Ø 100 mm + 1x Ø 50 mm

Motor: 1,7 kW

Perslucht: 7 bar

Max. luchtverbruik: 60 Nl/min

CE-NORMEN

- Kantoorsoftware - Licentie

- Instelbaar nulpunt voor 4-zijdige opmaak

- Voldoet aan de CE-normen

- Per 28 mei 2026: ongeveer 500 bedrijfsuren, en er is een nieuwe pc geïnstalleerd

Opmerking:

De technische specificaties en beschrijvingen zijn overgenomen uit de oorspronkelijke orderbevestiging. De informatie wordt uitsluitend ter informatie verstrekt en is niet bindend.
