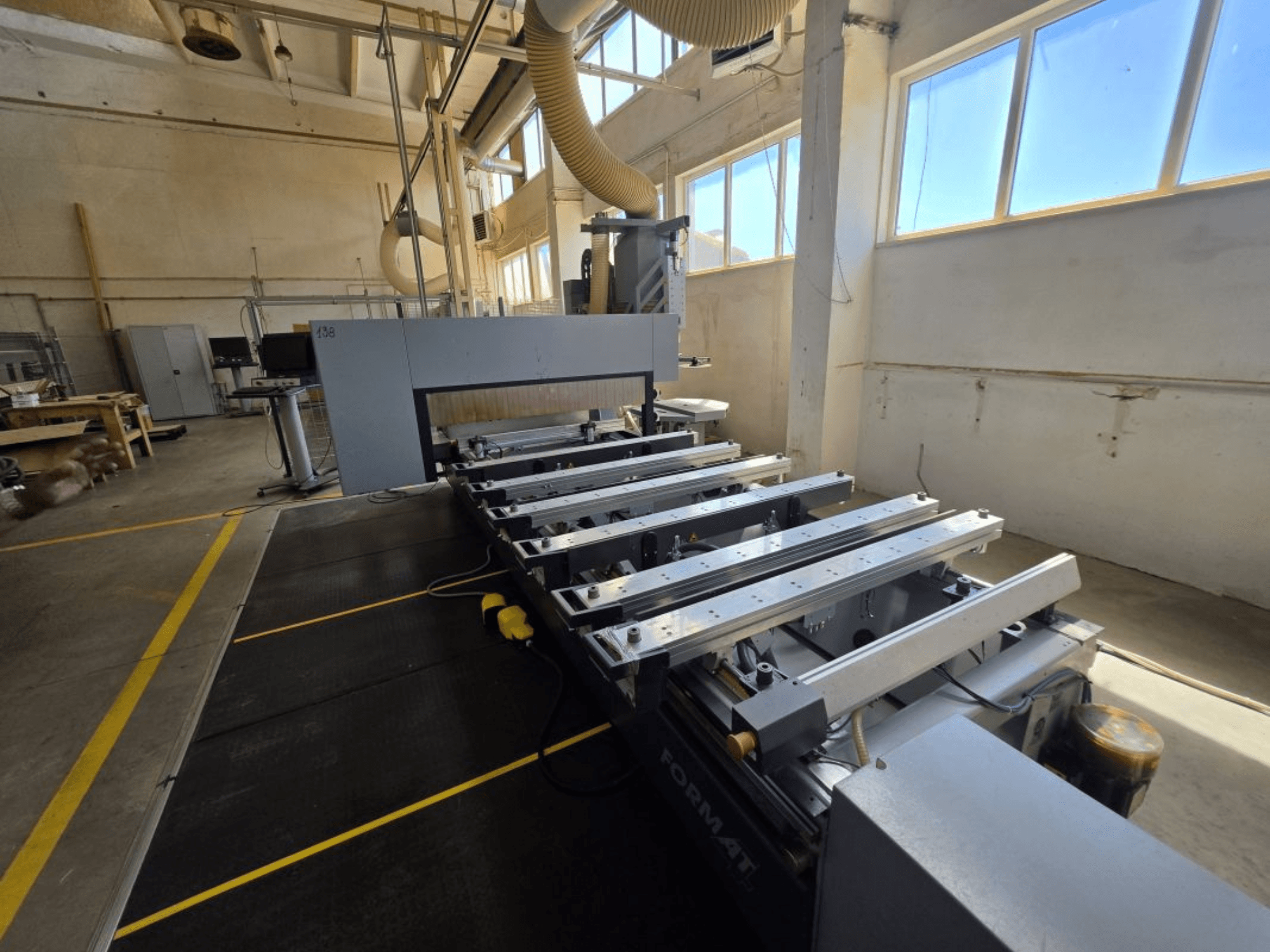

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Werkuren: 6,442 h

• Staat: Niet gereviseerd - zonder garantie

Algemeen

• Constructie: Zwaar uitgevoerd gelast stalen frame, versterkt

• Portaal: Dubbel aangedreven bewegend portaal

• 5-assig simultaan bewerken

• Besturingssoftware: WoodFlash CNC

• Servicepakket op afstand via internetverbinding

Werkgebied en assen

• Werkgebied: X 3000 mm / Y 1550 mm / Z-afstand 250 mm

• Aandrijvingen: X helical tandheugel & rondsel; Y/Z precisie kogelschroeven

• Geleiderails: Lineair op alle assen

• Smering: Automatisch centraal systeem

Hoofdspil (5-assige elektrospil)

• Type: 5-assige cardanas, rechtsdraaiend

• Vermogen: 12 kW (S6), vol vermogen rond 12.000 tpm

• Toerental: 1.000-24.000 tpm

• Interface gereedschap: HSK F63

• Koeling: Vloeistofkoeling; keramische lagers met luchtkoeling

• Geïntegreerde aggregaathouder; elektrisch geregelde afzuigkap

• Max gewicht gereedschap: 6 kg

• Max. diameter zaagblad: 350 mm

Gereedschapmagazijnen

• Lineair magazijn: 12 posities, links op het frame; afzonderlijke aggregaatopname; max. gereedschaps-Ø 250 mm; max. gereedschapslengte 240 mm

• Magazijn voor roterende schijven: 18 posities op bewegend portaal; ondersteunt boren en aggregaten; max. gereedschap-Ø 250 mm; max. gereedschaplengte 280 mm

Booreenheid (DH18 6H 1S)

• Verticale spindels: 12 totaal (7 in X, 5 in Y)

• Horizontale spindels: 6 totaal (4 in X, 2 in Y)

• Boorslag/diepte: tot 70 mm; gereedschapshoudergrootte 10 mm; individueel bestuurde spindels

• Geïntegreerde groevenzaag: Ø 120 mm; maximale lijfdikte 5 mm; tot 7.500 tpm

Vacuüm en klemming

• Consoleertafel: 6 consoles met voor- en achteraanslag; draadloos dubbelkringsvacuüm; vacuümbekerhoogte 100 mm

• Pneumatische consolevergrendeling; programmeerbare pneumatische aanslagen; 4 beweegbare zijaanslagen

• Versterkte draagarmen (40 kg per stuk)

• Vacuümpompcapaciteit: 90 m³/h @50 Hz; 108 m³/h @60 Hz

• Extra vacuümaansluiting voor sjabloonwerk

• Geregelde perslucht voor frameklemmen

• Onafhankelijke vacuüm-/luchtschakeling per console

CNC software en besturing

• WoodFlash pakket: CNC-besturing, gereedschapsdatabase (Tecno Manager), programma-editor, 3D-preview, DXF-import, CAD-functies (roteren/spiegelen/schalen/kopiëren), graveren, kamerfrezen, parametrisch en absoluut/incrementeel programmeren, bewerkingsoptimalisatie

• CNC bedieningspaneel: Volledige machinebediening, programma's maken/bewerken, gereedschap-/werkstukbeheer, handmatige opdrachten, vacuüm-/lucht-/veiligheidsbewaking

• Mobiele operatorterminal: 24" LED-monitor, toetsenbord, muis, USB

• Aansluiting voor snelheidsregeling: Potentiometer voor handmatige aanzetoverbrugging; variabele aanzet tijdens bewerking

Veiligheid

• CE-veiligheidssysteem; veiligheidsmatten (in plaats van lichtscherm)

• Noodstopsysteem

• Veiligheidshek aan linkerzijde; veiligheidsbewaking deur

• Vacuüm- en persluchtbewakingssensoren

Extra uitrusting

• Externe vrijgaveschakelaar

• Beveiligd kabelkettingsysteem

• Extra vergrendelingssysteem voor A- en C-as

• Service kit gereedschap

• Pools software-installatiepakket

• Poolse handleiding

• Zaagbladwisselstation op portaal
