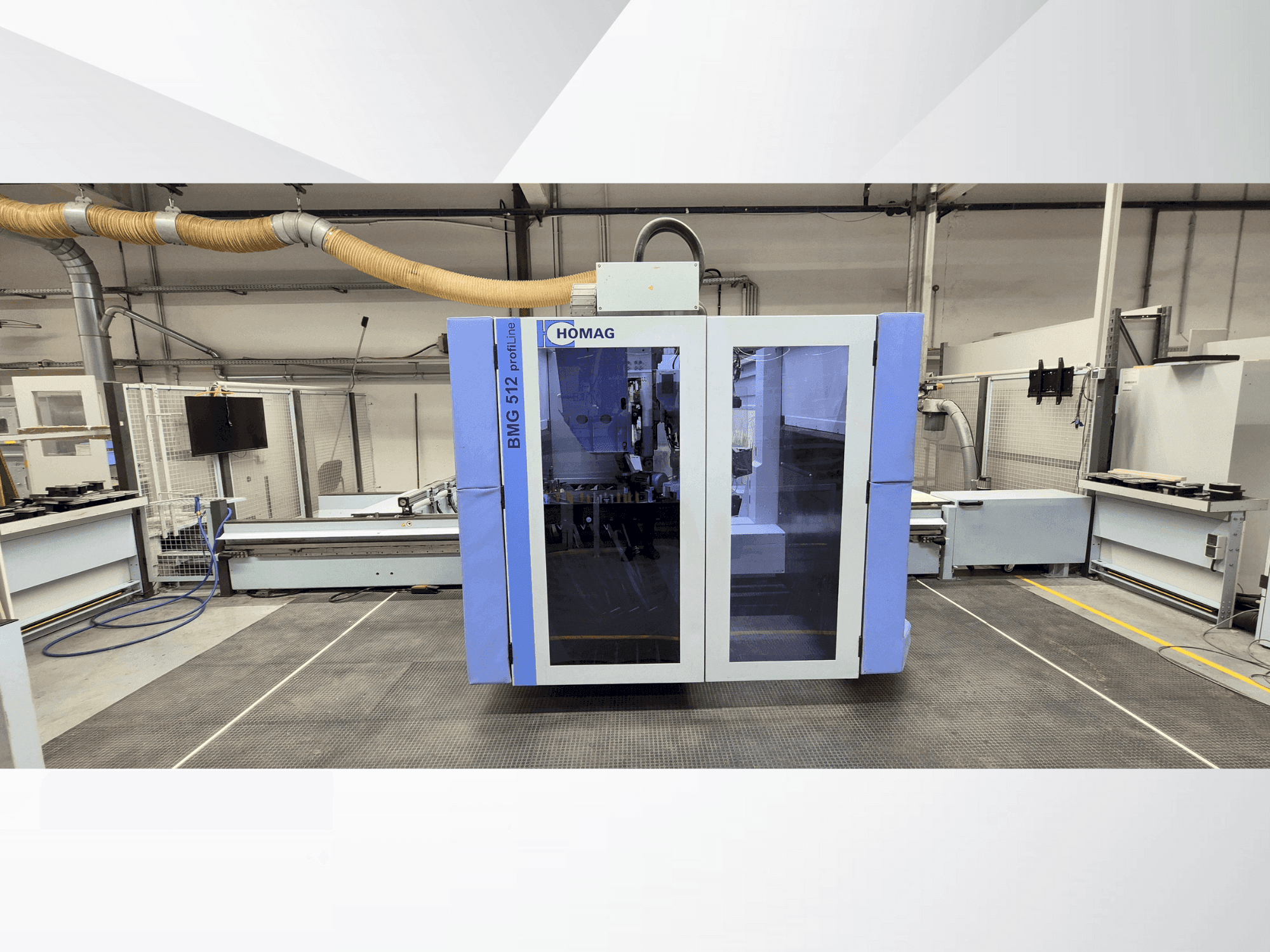

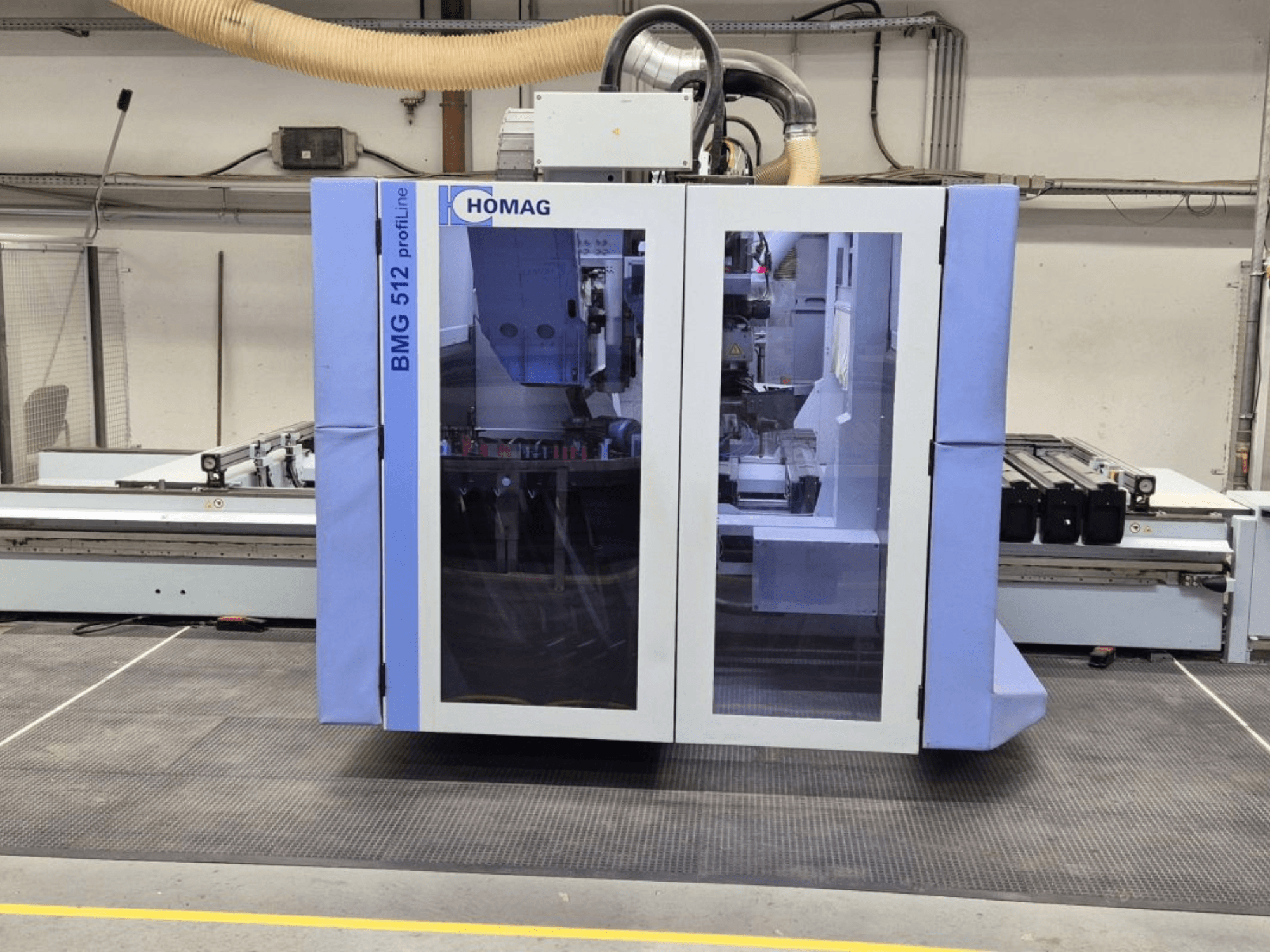

HOMAG - PROFI BMG 512/40/12/V/ADE-CNC-HOM-2016-00001

Aanvullende informatie

Werkstuk

• Lengtes: 4000 mm voor enkele plaatsing / 2250 mm voor pendelplaatsing

• Breedtes: 1450 mm voor alle eenheden en vooraanslag

• Maximale werkstukdikte: 300 mm (inclusief klemmen)

• Tot 60 mm met standaard klemmen zonder beperkingen voor eenheden en afzuiging.

Tafel

• Automatische consoletafel

• Automatisch verstelbare consoletafel

• 8 consoles Y = 1500 mm

• 16 zij- en aanslagpennen 140 mm, elektromechanisch bediend

• Dynamische ruimtetoewijzing voor optimaal gebruik bij pendelbedrijf

• Diverse dubbele vacuümklemmen

• Zonder vacuümpomp; wordt gevoed via een vacuümsysteem aan gebouwzijde

Gereedschap

• 18-voudige schijf-gereedschapswisselaar

Hoofdaandrijving

• Bewerkingsspindel: 12 kW (S6-bedrijf) / 9,5 kW (S1-bedrijf)

• Spindel met hybride lagers

• Frequentiegeregelde rotatie: 0 - 24000 tpm

• Automatische voedingsreductie bij afnemend spiltoerental

Injectie-eenheid

• POWEREDGE lijmunit

• Lijmunit voor 360° kantenverlijming op stootnaden

• Aanbrengen van de lijm via een aandrukrol op het randmateriaal

• 1 aandrukrol Ø 50 mm, 1 nalooprol Ø 35 mm

• Max. hoogte randen: 65 mm

• Randdikte: 0,4 - 3 mm (fineer 0,4 - 2 mm / PVC 1,0 - 2 mm)

• Heteluchtmondstuk voor het verwarmen van dikke randen in kleine radii, te bedienen via NC

Machinebediening

• POWERCONTROL PC 86 POWERTOUCH

• Met 21,5" Full-HD multitouch scherm

• WoodWOP voor grafisch, dialooggeoriënteerd maken van CNC-programma's

• Diagnosesysteem WOODSCOUT

Extra uitrusting

• Interface voor FLEX 5 eenheid

• C-as met apparaatinterface

• Onbeperkt zwenkbereik

• Koppelingselement voor automatische gereedschapswissel van FLEX 5-unit

• Boorkop

• 21 spindels V17 / H4 / S0 / 90°

• 17 verticale boorspindels met snelwisselsysteem

• T-vormige opstelling: 7 spindels in Y-richting / 11 spindels in X-richting

• 4 horizontale spindels met zaag 0 / 90°

• Voorsnij Station

• Beweegt mee met het bewerkingsportaal (X-as)

• Zaag- / afrondeenheid voor gereedschapswisselaar

• Gecombineerde afkort- en hoekafrondeenheid, sensorgestuurd

• Gecombineerde afkort- en trekmessenseenheid

Extra informatie

• Koelvloeistoftank voor bewerkingsspindel

• Geïntegreerde spanentransporteur, afvoer naar links

Opmerking: De technische gegevens en beschrijvingen dienen alleen ter informatie en zijn niet bindend.
