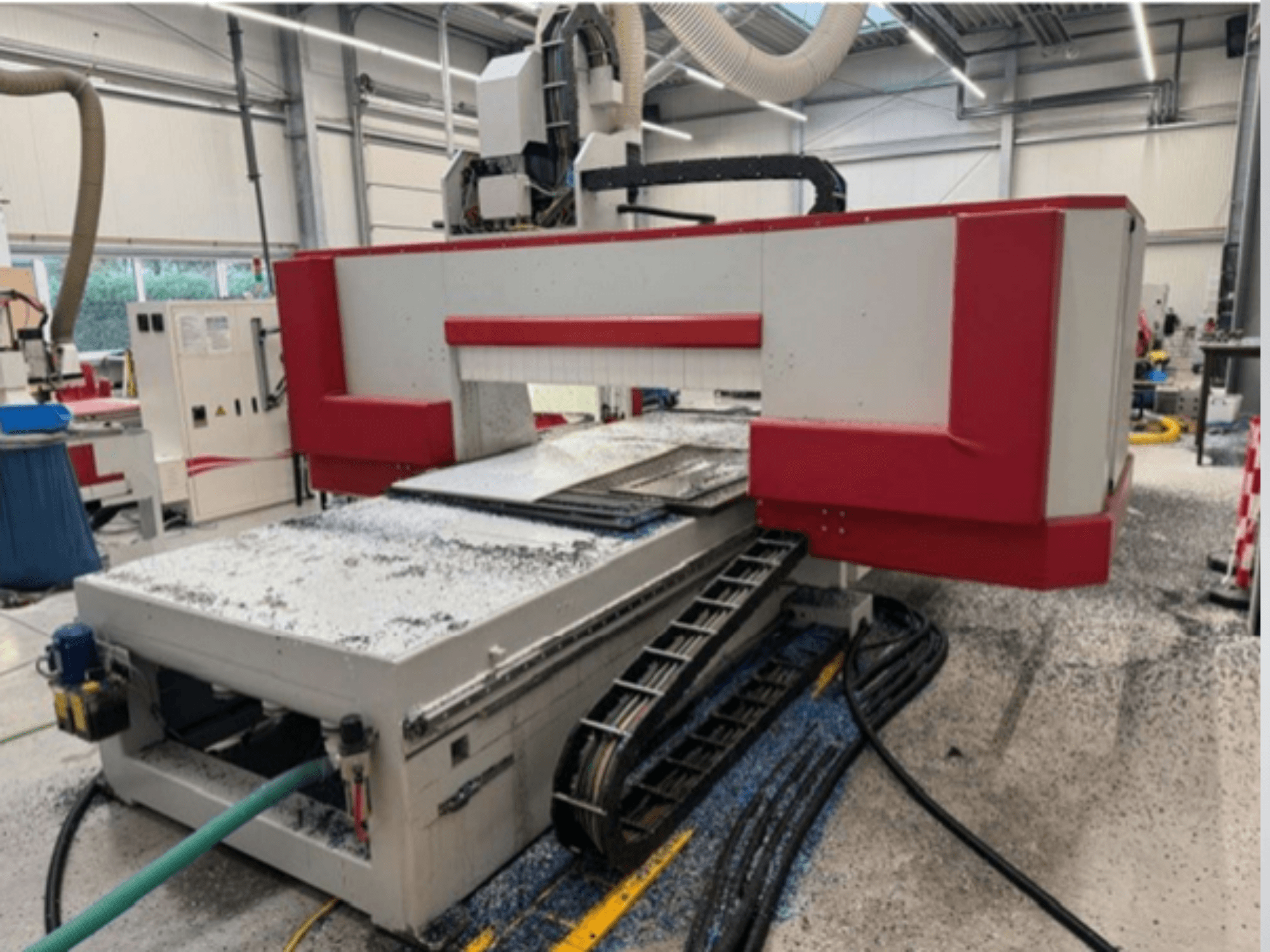

COSMEC - Conquest 515 5-AXIX-500DE-CNC-COS-2020-00001

Max. verplaatsingssnelheid X-as: 60 m/min

Max. verplaatsingssnelheid Y-as: 60 m/min

Max. verplaatsingssnelheid Z-as: 24 m/min

Vectorsnelheid: 80 m/min

5-assige vorkkop Z 700:

Maximale rotatiesnelheid: 750°/2 sec

C-as rotatie: +/- 360°

Zwenkas: +/- 110°

Bewerkingsgebied: 4210 x 1605 mm (vergroot werkgebied)

Max. werkstukhoogte: 500 mm

Comec ontworpen werktafel: Tafel van fenolhars, rastermaat 50 x 50 mm, verdeeld in twee werkgebieden

18 kW hoofdspil, vloeistofkoeling, HSK 63 F gereedschapshouder

Spindelsnelheid: 500 - 24000 tpm

2

• x Gereedschapwisselaar:

• Geïntegreerde 12-stations gereedschapswisselaar voor HSK 63 F gereedschapinterface

• Max. gereedschapsdiameter 150 mm als naastgelegen station vrij is

• Max. gereedschapsdiameter 120 mm als aangrenzend station bezet is

• Max. gewicht gereedschap: 6 kg

• Max. gewicht gereedschap en houder 40 kg

• Gereedschapslengtemeting: Station voor automatische lengtemeting van het gereedschap

Persluchttoevoer: 7 bar

Afzuigcapaciteit: Min. 2200 m³/h

Afzuigsnelheid: min. 28 m/s

Zuigaansluiting: Ø 160 mm

Laatste softwareversie: 5-assige simultaanbewerkingssoftware via onderhoudscontract

Vacuümsysteem: Vacuümsysteem voor pendelbewerking met constante zuigkracht in beide werkgebieden

Vacuümpomp: 250/300 m³/h (50/60 Hz), vermogen: 5,5 kW

Stofbeschermde schakelkast: Inclusief airconditioning, mobiel bedieningspaneel

De technische gegevens en beschrijvingen zijn uitsluitend ter informatie en niet bindend.
