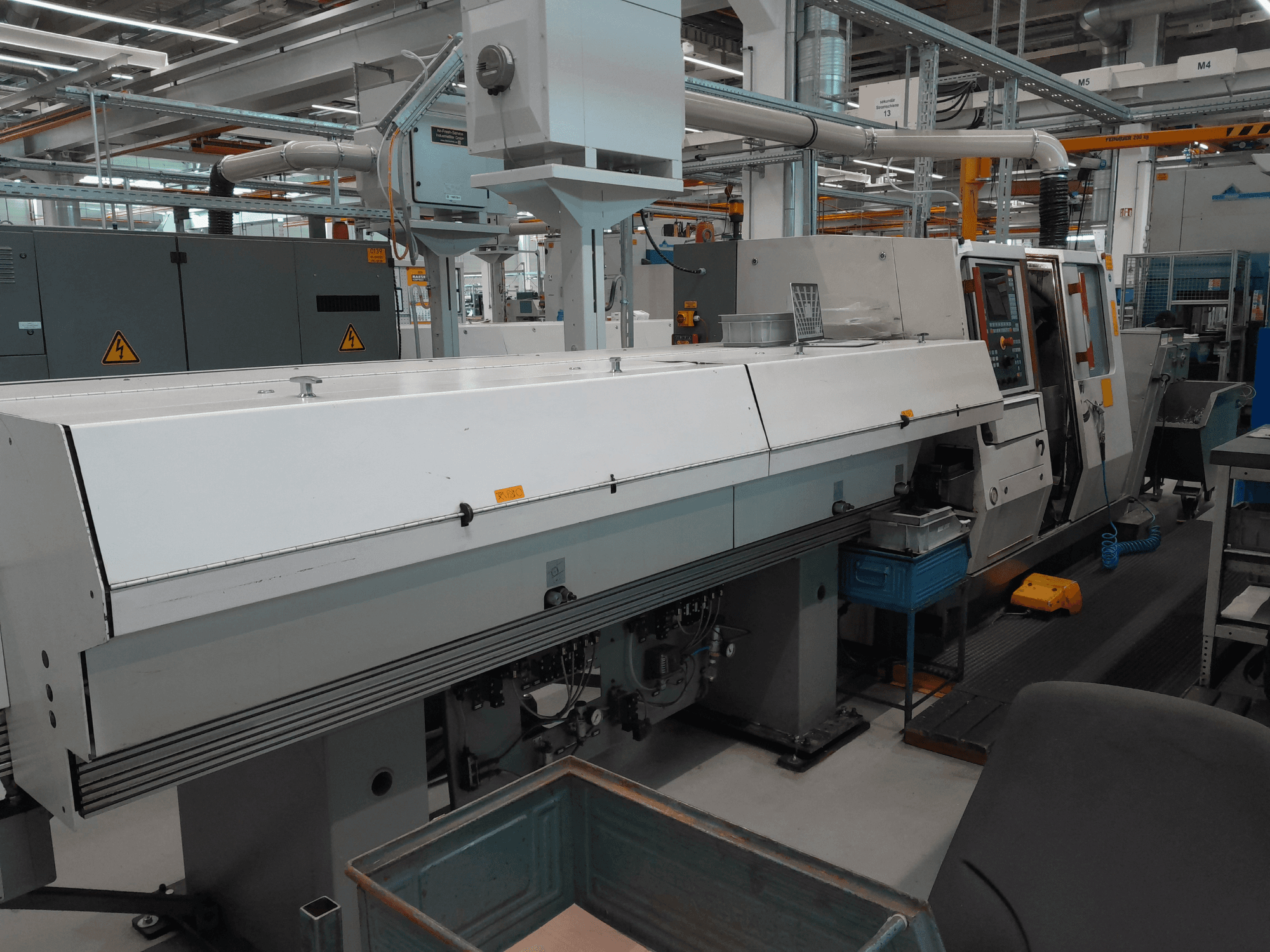

TRAUB - TNA 300DE-TUR-TRA-2000-00003

• Spindelboring / machinecapaciteit: 65 mm

• Geïnstalleerd 185E spantangsysteem capaciteit: max. 60 mm opspandiameter

• Machineversie: zonder losse kop

• Basisuitvoering: inbegrepen

• Hydraulische holle spancilinder: inbegrepen

• Hogedruk koelsysteem: 12 bar / 3 bar

• Besturingssysteem: TX8H, 32-bits technologie; processor laatste generatie (op het moment van bouwen); parametergegevens op diskette

• Assen/functies:

  • C-as: inbegrepen (numeriek bestuurde spindelpositionering en draaias)

  • Y-as: niet inbegrepen

  • Aangedreven gereedschappen: inbegrepen; vermogen 4 kW

• Bewaking en veiligheid:

  • Bewaking gereedschapbreuk: inbegrepen

  • Slijtagebewaking gereedschap: inbegrepen

  • Automatische uitschakeling aandrijving na einde materiaal: instelbaar via parameter

  • Foutmelding via parameter: instelbaar

  • Geleidingsbaanafdekking: inbegrepen

• Opspanning:

  • Spantangsysteem: ROHM

  • Compatibel spantangsysteem:

    • DIN 6343 maat 48, max. diameter 42 mm

    • Rubberflex serie 52 compatibel

    • Rubberflex serie 36 compatibel

    • Fahrion spantang FM 1149 MB compatibel

    • Fahrion spantang FM 1148 MB compatibel

• Elektrisch:

  • Elektrisch systeem volgens: VDE / EN 60204

  • Bedrijfsspanning: 400 V / 50 Hz

  • Extra spanning: 230 V / 50 Hz

  • Stuurspanning: 24 V DC

  • Multispanningstransformator: 460 / 400 / 380 / 220 / 200 V

• EMC:

  • Conformiteit: industriële klasse A

  • Normen: EN 50081 / EN 50082 / EN 55011 / EN 55022

• Machinenormen: DIN EN 292; DIN EN 294; DIN EN 418; DIN EN 60204-1

• Pneumatisch systeem: Mannesmann Rexroth ISO

Extra uitrusting

• Spanentransporteur: inbegrepen

• Werkstukafvoer: inbegrepen; via transportband, links uitblazend

• Voorbereiding stavenaanvoer: inbegrepen

• Staafeeder: TRAUB DNH 61-3000 (automatisch)

  • Invoer: telescopisch duwsysteem

  • Staafvormen: rond / zeshoekig / vierkant

  • Maximale staaflengte: 3200 mm

  • Maximale staafdiameter (lange staven): 63 mm

  • Maximale staafdiameter (korte stukken): 65 mm

  • Automatische stangwissel: inbegrepen

  • Reststuk verwijderen: vooruit

  • Centrale aanpassing van staafdiameter: inbegrepen

  • Traploze aanpassing van de voedingskracht: inbegrepen

  • Centrale magazijninstelling: inbegrepen

  • Geen verandering van geleidingskanaal nodig

  • Geen verandering van spanhuls nodig

  • Korte reststukken mogelijk

  • Dwars laadsysteem

  • Transportgewicht: ca. 2100 kg
