SPINNER - MT 500/1000 ATDE-TUR-SPI-2000-00001

Name: SPINNER MT 500/1000 AT
Brand: SPINNER
SKU: DE-TUR-SPI-2000-00001
Price: 13000 EUR
Availability: InStock

13.000 €

gindumac prijs

(Af fabriek)

een officiële offerte aanvragen

Bezoek de machine

een tegenbod doen

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
Verkoop van SPINNER MT 500/1000 AT | gindumac.com

Toon in de originele taal

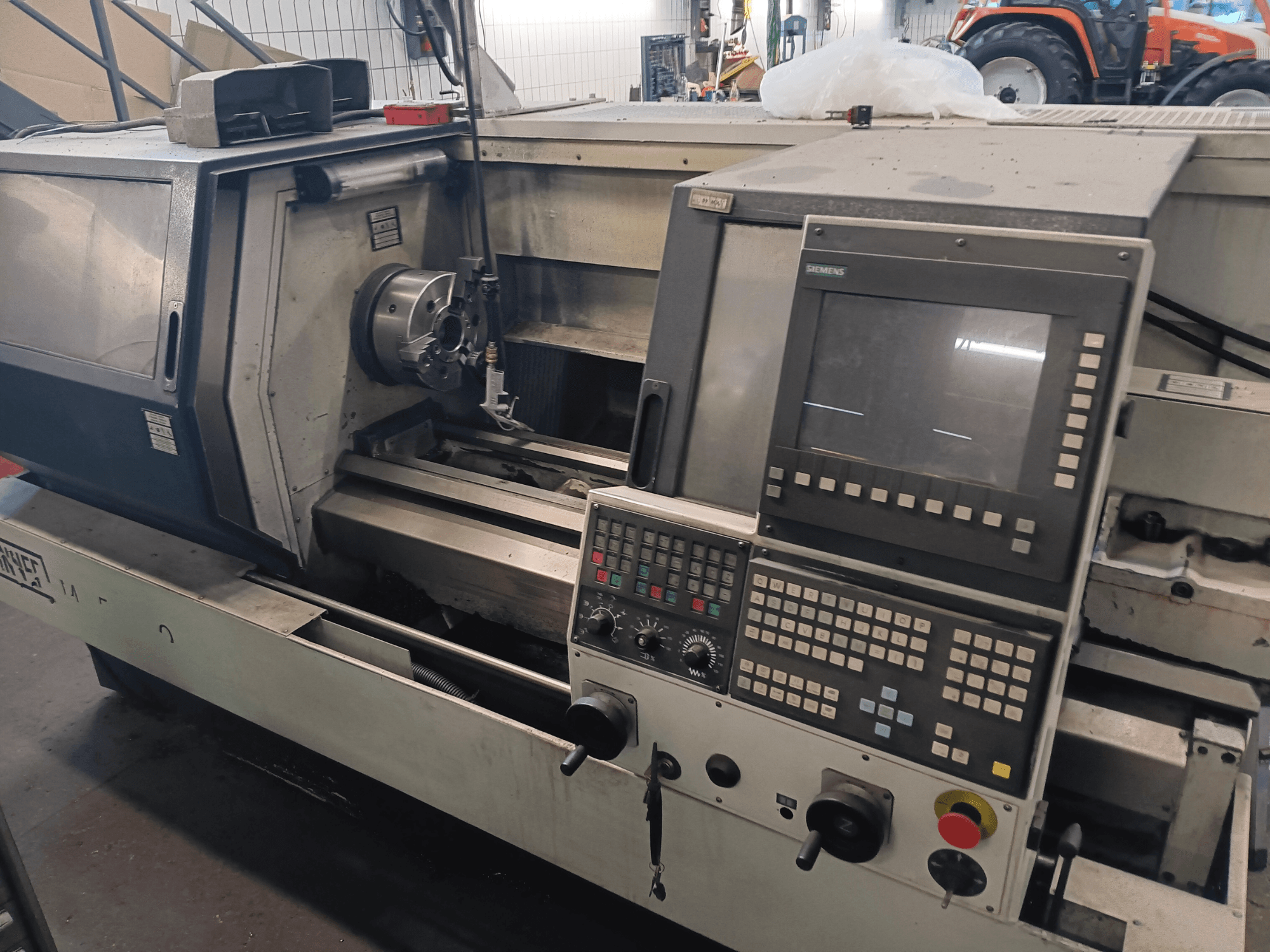

Deze 3-assige SPINNER MT 500/1000 AT werd vervaardigd in 2000. Hij heeft een X-asbereik van 210 mm en een Z-asbereik van 930 mm. De machine heeft een robuuste tafel van 520 x 900 mm met een draagvermogen van 400 kg. Als u op zoek bent naar bewerkingsmogelijkheden van hoge kwaliteit, overweeg dan de SPINNER MT 500/1000 AT machine die we te koop hebben. Neem contact met ons op voor meer informatie.

Overzicht

merk: SPINNER
jaar: 2000
MODEL: MT 500/1000 AT
productie-uren: 27218
toepassingstype: Draaien
Vestiging: Duitsland
machinetype: Horizontale draaimachine
merk bedieningseenheid: HEIDENHAIN

Technische Informatie - SPINNER MT 500/1000 AT

Besturingseenheid

Merk besturing: HEIDENHAIN
Besturingsmodel: TNC 410/426

Afmetingen

Machinegewicht: 2300 kg

Beweging

C-as: 360°
Aantal assen: 3
X-as verplaatsing: 210 mm
Z-as verplaatsing: 930 mm

Technische specificatie

Tegen-spindel: Nee
Aangedreven gereedschappen: Nee
Positioneernauwkeurigheid: 3 µm
Spindelsnelheid: 3600 RPM
Kegelmaat: SK 40

Extra informatie

Machine/mechaniek MT500-1000
Verplaatsing X-as: 210 mm
Verplaatsing Z-as (Multifix houder + handbediende klauwplaat): 930 mm
Verplaatsing Z-as (Multifix houder + hydr. klauwplaat): 930 mm
Verplaatsing Z-as (revolver + handbediende klauwplaat): 930 mm
Verplaatsing Z-as (revolver + hydr. klauwplaat): 930 mm
Verplaatsing C-as: 360 graden
Spindelspeling 45 mm met hydraulische klauwplaat: 3600 tpm
Spindelspeling 57 mm met handbediende klauwplaat: 3600 omw/min
Gereedschapssysteem Haase snelwisselhouder: 1 gereedschapseenheid
Gereedschapsysteem Revolver VDI 30: 12 gereedschapseenheden
Spoed van de kogelomloopspil in X: 5 mm
Spoed van de kogelomloopspil in Z: 10 mm
ijlgang X: 15000 mm/min
ijlgang Z: 20000 mm/min
Aanzet X + Z: 0-4000 mm/min
Aanvoerkracht X-as: 1382 daN
Aanvoerkracht Z-as: 609 daN
Trekkracht holle klemcilinder: 145 daN/staaf
Manuele klauwplaat Ø 200mm: 3 bekken
Hydraulische klauwplaat Ø 210mm: 3 bekken
Volume koelvloeistofreservoir: 75 l
Debiet koelvloeistofpomp: 30 l/min
Druk koelvloeistofpomp: 1,4 bar
Max. positioneringsspreiding: 3 µm
Max. speling: 2 µm
Onzekerheid bij positionering: 2 µm
Max. rondheidsafwijking op werkstuk: <= 1,5 µm
Max. afwijking vlakheid: <= 1,5 µm
Zwenkas Ø: 80 mm
Zwenkas slag: 120 mm
Morseconusbevestiging: MT 4
Contactdruk frees: 27,75 daN/bar
Lengte x breedte x hoogte: 2,7 x 1,6 x 1,8 m
Installatiegebied: 4.3 m2
Gewicht: 2300 kg
Besturingssysteem: Siemens 810D
Bedrijfsspanning: 400 V
Netfrequentie: 50/60 Hz
Stuurspanning: 24 DC
Aangesloten vermogen: 16 KW
Elektrische aansluiting: TN / TT / IT
Spindel S1/S6 werking: 9/11 KW
Aanzetmotoren X/Z: 3,5 KW
Hydraulische componenten: Parker
Regelkleppen: ISO1
Vulhoeveelheid olienevelsmering: 50 ml
Max. werkdruk: 30 bar
Min. werkdruk: 6 bar
Max. koppel spindel: 115/153 Nm
Besturingseenheid: Siemens (zichtbaar in interface)

Extra uitrusting

Benz hogesnelheidspil (tot 25.000 tpm)
Bankschroef
Klauwplaten
Frezen
Platen
Taphouders

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
