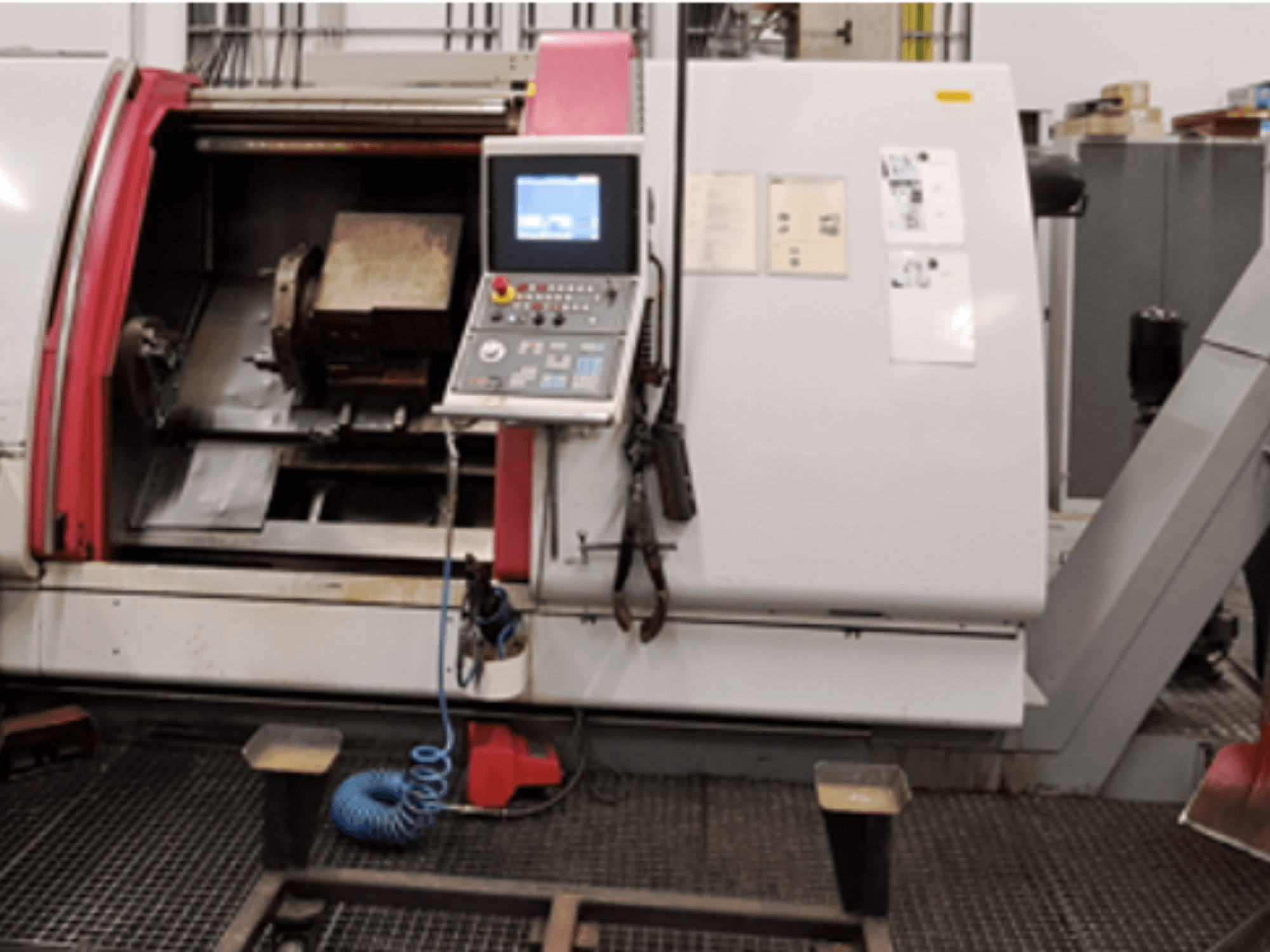

Gildemeister - CTX 500 S2DE-TUR-GIL-2000-00002

- Max. draaicirkel boven het bed / de schuif: 680 mm / 670 mm

- Max. draaidiameter boven frontschuif: 455 mm

- Max. draailengte: 1097 mm / 2097 mm

- Spilkopflens: 220 mm (maat 220h5)

- Spilboring: 107 mm

- Diameter spindellager aan de voorzijde: 140 mm

- Max. diameter spanklauw: 315 mm / 400 mm

- Conus van de losse kop: MK 5 / MK 6

- Diameter losspil: 120 mm

- Slag van de losse kop: 120 mm

- Gereedschapssysteem: schijfrevolver

- Aantal sledesets: 1

- Aantal vlakschuifwagens: 1

- Longitudinale slag: 1097 mm / 2097 mm

- Slag van de frontschuif: 320 mm

- Max. koppel: 650 Nm / 2000 Nm

- Aanstuwkracht (in lengterichting / dwarsrichting): 15.000 N / 8.000 N

- Snelle voeding (in de lengterichting / in het vlak): 30 m/min / 24 m/min

- Voedingssnelheidsbereik: 0,5 - 5000 mm/min

- Type hoofdaandrijfmotor: B3

- Aandrijfmotor X-vlak: Siemens 1FK6063-6AF71-1AH0 (1,9 kW, 3000 tpm, IP64)

- Aandrijfmotor Z-lengterichting: Siemens 1FK6101-8AF71-1AG0 (4,9 kW, 3000 tpm, IP64)

- Smeermotor: Vögele 113.50.000701C (0,13 kW, 2200 tpm, IP44)

- Hydraulische motor: 2,2 kW, 1450 tpm, IP54

- Aansluitvermogen / benodigd vermogen: 58 kVA

- Spanning: 400 V

- Frequentie: 50 Hz

- Stroom: 85 A

- Zekering: 100 A

- Stuurspanning: 230 V AC / 24 V DC

- Benodigde vloeroppervlakte: 8,41 m x 4,3 m x 2,41 m (5607/6657 x 3285 x 2405 mm)

- Gewicht van de machine: 8700 kg / 10000 kg

- Aanvullende uitrusting: Spanentransporteur met spanencontainer, koelsysteem, afzuigfilterunit (IFM)
