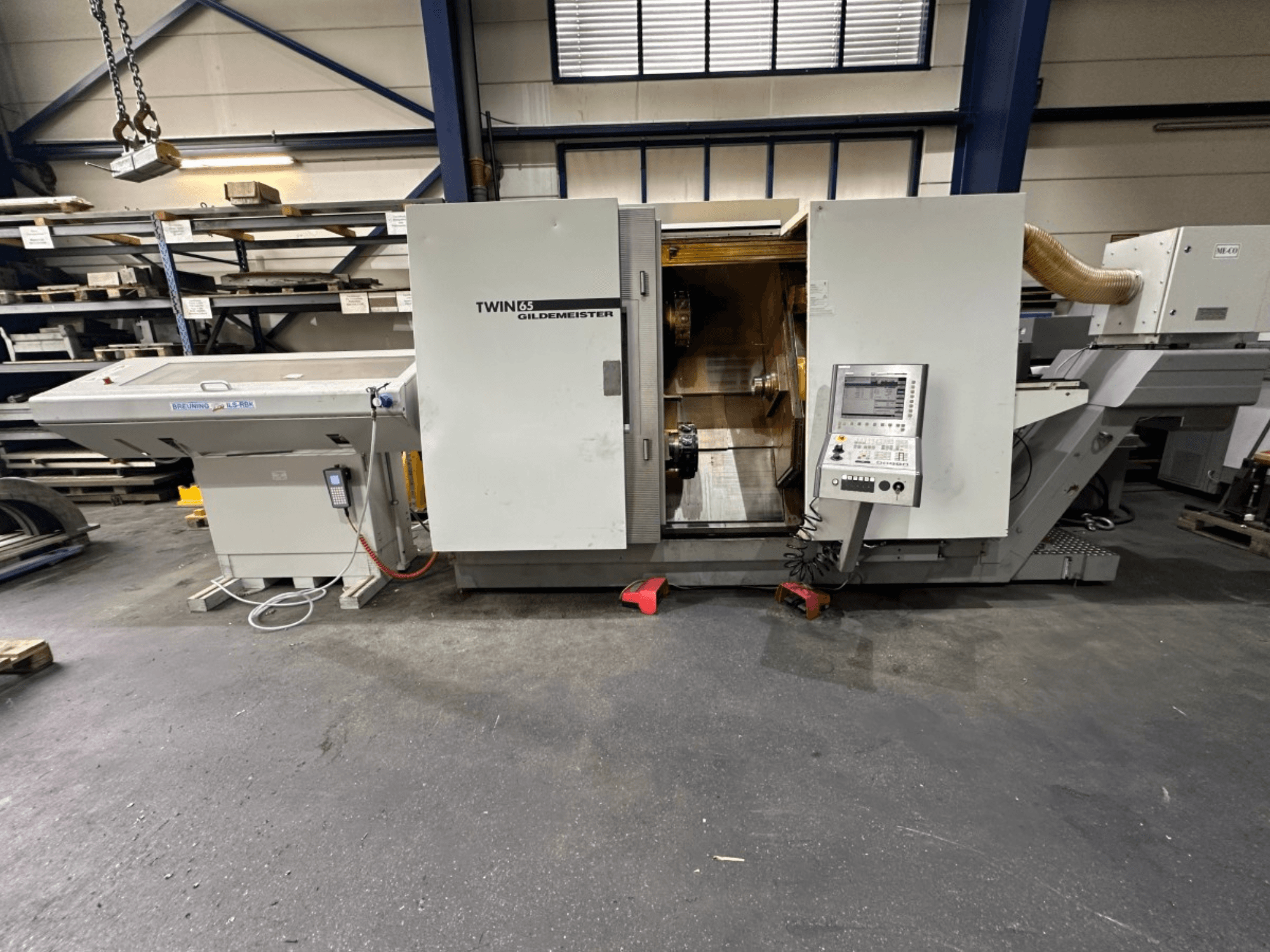

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• 2 exemplaren beschikbaar, identieke machine

• Machineontwerp: 60° schuin bed

• Geleidingen: rolgeleidingen

• Max. draaidiameter: 250 mm

• Max. draaidiameter (standaard): 120 mm

• Max. draailengte: 900 mm

• X1-slag (bovenste slede): 300 mm

• Z1-verplaatsing (bovenste slede): 650 mm

• Y1-verplaatsing (optioneel): ±40 mm

• X2-verplaatsing (onderste slede): 180 mm

• Z2-verplaatsing (onderste slede): 650 mm

• X3-verplaatsing (tegenas): 175 mm

• Z3-verplaatsing (tegenas): 670 mm

• Spanklaafmaat hoofdspil: 175 / 200 mm

• Maximale staafdiameter (zonder verloopstukken): 62 / 65 mm

• Diameter spilboring: 79 mm

• Diameter spilneus: 170 mm

• Diameter spantang: 66 mm

• Diameter voorste lager: 120 mm

• Vermogen hoofdspil (40/100% ED): 35 / 25 kW

• Toerentalbereik hoofdspil: tot 5000 tpm

• Koppel hoofdspil (40/100% ED): 370 / 270 Nm

• Type spindelaandrijving: AC-motor met geïntegreerde spindelmotor

• C-as: geïntegreerd voor gericht stoppen en contourbewerking

• Toerental C-as: 2000 tpm

• Houdkoppel C-as: 270 Nm

• Vermogen tegenas (40/100 % ED): 26 / 21 kW

• Toerentalbereik tegenas: tot 5000 tpm

• Koppel tegenspindel (40/100% ED): 290 / 230 Nm

• Toerental C-as (tegenas): 2000 tpm

• Houdkoppel C-as (tegenas): 230 Nm

• Eiloodsnelheid X/Z (slede 1): 30 / 30 m/min

• Aandrijfkracht X/Z (slede 1): 4,0 / 7,0 kN

• Positioneringsresolutie X/Z: 0,0005 mm

• Motorkoppel X/Z: 6 / 10,5 Nm

• Motortoerental X/Z: 3000 tpm

• Spoorafstand kogelomloopspindel X/Z: 20x32 / 20x40 mm

• Eiloodsnelheid X/Y/Z (met Y-as): 30 / 15 / 30 m/min

• Aandrijfkracht X/Y/Z: 4,0 / 4,0 / 7,0 kN

• Positioneringsresolutie X/Y/Z: 0,0005 mm

• Motorkoppel X/Y/Z: 6 / 6 / 10,5 Nm

• Motortoerental X/Y/Z: 3000 tpm

• Schoefspoed X/Y/Z: 20x32 / 10x32 / 20x40 mm

• Eilop X/Z (slede 2): 30 / 30 m/min

• Aandrijfkracht X/Z (slede 2): 4,0 / 7,0 kN

• Positioneringsresolutie X/Z (slede 2): 0,0005 mm

• Motorkoppel X/Z (slede 2): 6 / 10,5 Nm

• Motortoerental X/Z (slede 2): 3000 tpm

• Slaglengte kogelomloopspindel X/Z (slede 2): 20x32 / 20x40 mm

• Eilop X/Z (tegen-spindel-slede): 15 / 30 m/min

• Aandrijfkracht X/Z (tegenas-slede): 4,0 / 7,0 kN

• Positioneringsresolutie X/Z (tegenas): 0,0005 mm

• Motorkoppel X/Z (tegenas): 10,5 / 10,5 Nm

• Motortoerental X/Z (tegenas): 3000 t/min

• Kogelomloopspindel-steek X/Z (tegenas): 10x32 / 20x40 mm

• Aantal gereedschapsstations: 12

• Gereedschapshouder: VDI 30

• Type gereedschapswisselaar: revolver

• Grootte van de gereedschapsschacht (DIN 69880): 30 / 40 mm

• Aantal aangedreven gereedschapsstations: 12

• Aangedreven gereedschappen: alle 12 stations geschikt voor aangedreven gereedschappen

• Vermogen aangedreven gereedschap (40/100% ED): 11,7 / 8,4 kW

• Koppel aangedreven gereedschap (40/100% ED): 28 / 20 Nm

• Toerental aangedreven gereedschap: tot 4000 tpm

• Slag van de losse kop (optioneel): 300 mm

• Kracht van de losse kop: 150 / 630 daN

• Spantangmaat: MK 4

• Inhoud hydraulische tank: 20 l

• Vermogen hydraulische pomp: 2,2 kW

• Max. hydraulische druk: 90 bar

• Klemdruk hoofdspil: 80 bar

• Klemdruk tegenspindel: 70 bar

• Klemdruk losspil: 50 bar

• Inhoud koelvloeistofreservoir: 250 l

• Vermogen koelvloeistofpomp: 1,7 kW

• Koelvloeistofdebiet bij 6 bar: 20 l/min

• Elektrische aansluiting/totaal vermogen: 65 kVA

• Bedrijfsspanning: 400 V

• Frequentie: 50 Hz

• Zekering: 125 A

• Spanningstolerantie: +6 % / -10 %

• Machinelengte: 5032 mm

• Machinediepte: 3048 mm

• Machinehoogte: 2445 mm

• Gewicht van de machine: 10.000 kg

• Geluidsniveau tijdens bewerking: 77 dB(A)

• Geluidsniveau bij stationair draaien: 78 dB(A)

Extra uitrusting

• Tastkop

• Spaanband

• Interne koelvloeistoftoevoer
