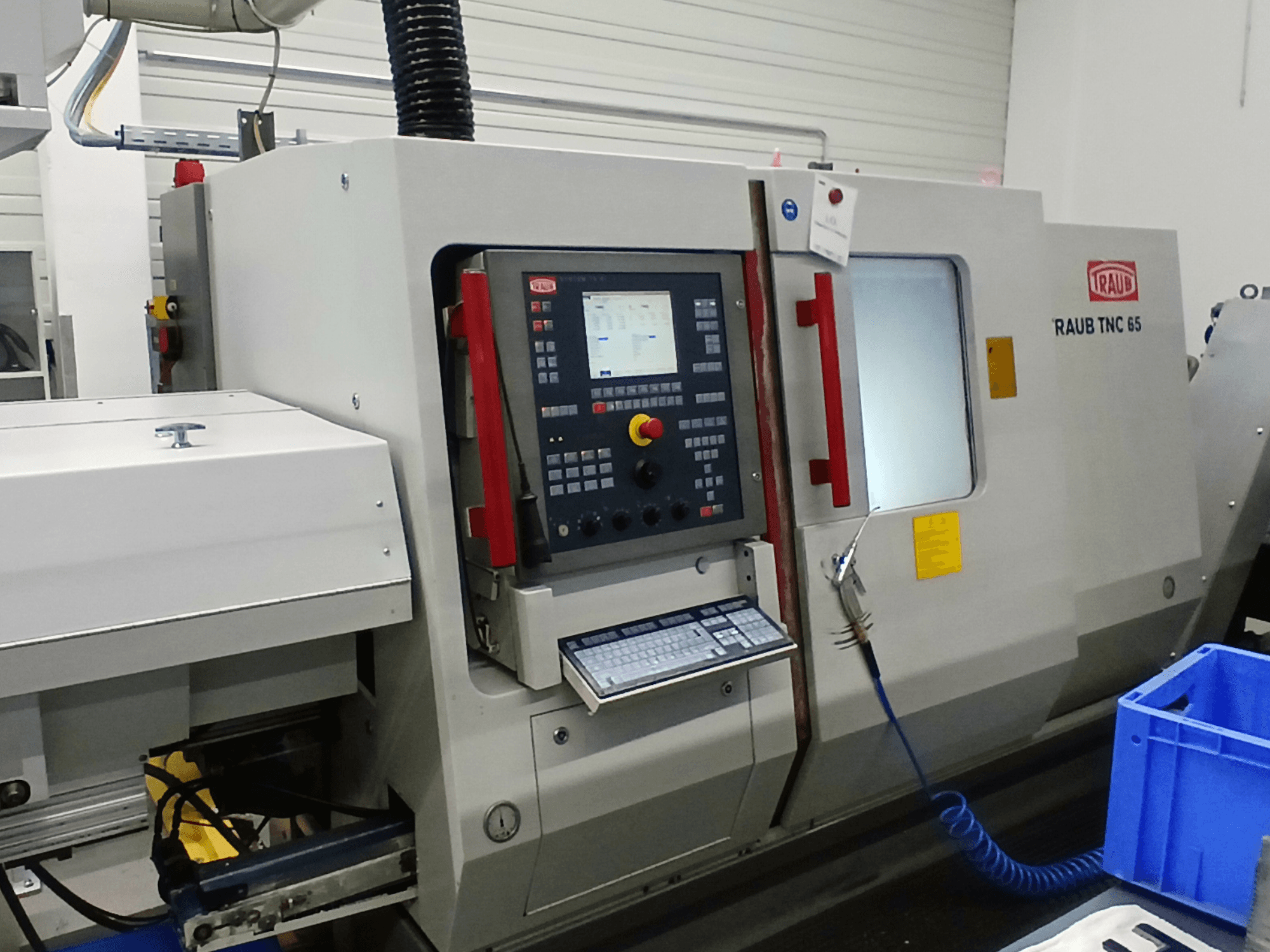

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Besturingssysteem: TX8i met 64-bits RISC-processor met hoge prestaties en extra PLC-processor met hoge prestaties, geïntegreerde pc
- TX8i-besturing met TFT-kleurenscherm en elektronisch handwiel
- Multigraantransformator voor 460V / 400V / 380V / 220V / 200V, 50 Hz
- Bedrijfsspanning machine: 400V 50 Hz
- Bedrijfsspanning accessoires: 230V 50 Hz
- Stuurspanning: 24V DC
- Ontworpen voor het bewerken van metalen en kunststoffen met gedefinieerde snijkant
- Maximale draailengte: 450 mm
- Hoofdspilboring: 65 mm
- Spindeldoorvoer: 65 mm
- Maximale opspandiameter afhankelijk van spantangsysteem: 60 mm
- Voorste lagerdiameter: 66 mm
- Standaard spantang: DIN 6343
- Maximale spandiameter: 65 mm
- Koppel hoofdspil: 230 Nm
- Hoofdspil C-as numeriek bestuurd
- X-as ijlgang/aanvoersnelheid: 7,5 m/min
- X-as aanvoerkracht bij 100% inschakelduur: 5000 N
- X-as kogelomloopspil: 32×5 mm
- Z-as snelle verplaatsing/aanvoersnelheid: 10 m/min
- Z-as voedingskracht bij 100% inschakelduur: 8000 N
- Z-as kogelomloopspil: 32×10 mm
- Y-as snelle verplaatsing/aanvoersnelheid: 3 m/min
- Y-as verplaatsing: ±35 mm
- Y-as aanvoerkracht bij 100% inschakelduur: 8000 N
- Y-as kogelomloopspil: 25×5 mm
- Gereedschapsstations: 10 (14 optioneel)
- Afmeting gereedschapshouder: Ø30×55 mm
- Afmeting alternatieve gereedschapshouder: Ø25×48 mm
- Schachtmaat gereedschap: 20×20 mm
- Afmeting alternatieve gereedschapshouder: 16×16 mm
- Maximum toerental tegenspil: 4000 tpm
- Maximale opspandiameter tegenspil: 65 mm
- Vermogen tegenspil: 11 kW
- Tegenspil constant vermogensbereik: 1:8
- Tegenspil koppel: 210 Nm
- ijlgang tegenspil: 10 m/min
- Verplaatsing met tegenspil: 520 mm
- Telleras aanzetkracht bij 100% inschakelduur: 6000 N
- Kogelomloopspindel: 32×20 mm
- C-as tegenspil met toerentalsynchrone besturing
- Gereedschapsaandrijving revolver 1: 3,1 kW, 4000 tpm
- Gereedschapsaandrijving revolver 2: 3,1 kW, 4000 omw/min
- Gereedschapbewaking TX8i met slijtage- en breukcontrole via asmotorbewaking
- Draadsnijden zonder compensatieklauwplaat
- TRAUB Polyform software voor freesprogrammering met C-as (voorkant, lengte, cilindrisch oppervlak)
- Voorbereiding ethernet-netwerkverbinding met RJ45-interface
- Software voor tegenspil Z/V-as met gedefinieerde eindpositie (face transfer)
- Hydraulische systeemdruk: 70 bar
- Inhoud hydraulische tank: 70 l
- Druk koelmiddelpomp: 12 bar
- Inhoud koelvloeistoftank met spanentransporteur: 435 l
- Elektrisch aangesloten vermogen: 39 kW
- Machinegewicht met tegenspil en schakelkast: 5200 kg
- Geluidsniveau: 73 dB(A)
- Toelaatbare omgevingstemperatuur: 5-40 °C
- Maximale relatieve vochtigheid bij 40 °C: 50 %
- Werkgebied revolversectie: 450 mm
- Werkgebied tot tegenspil: 520 mm
- Totaal werkgebied: 728 mm
- Minimale afstand F tot contour tegenspil: 127 mm

- De machine heeft een Y-as op revolver 1, maar niet op revolver 2

Extra uitrusting

- Werkstuklosser met grijper in revolver 2
- Scharnierende transportband voor spanen, afvoerhoogte 1200 mm
- Hogedrukkoelvloeistofsysteem met programmeerbare druktrappen 20 / 5 bar
- Voorbereiding voor afzuig- en filtersysteem, aansluiting Ø200 mm, stopcontact 400V
- Bar feeder interface voorbereiding DNH 61
