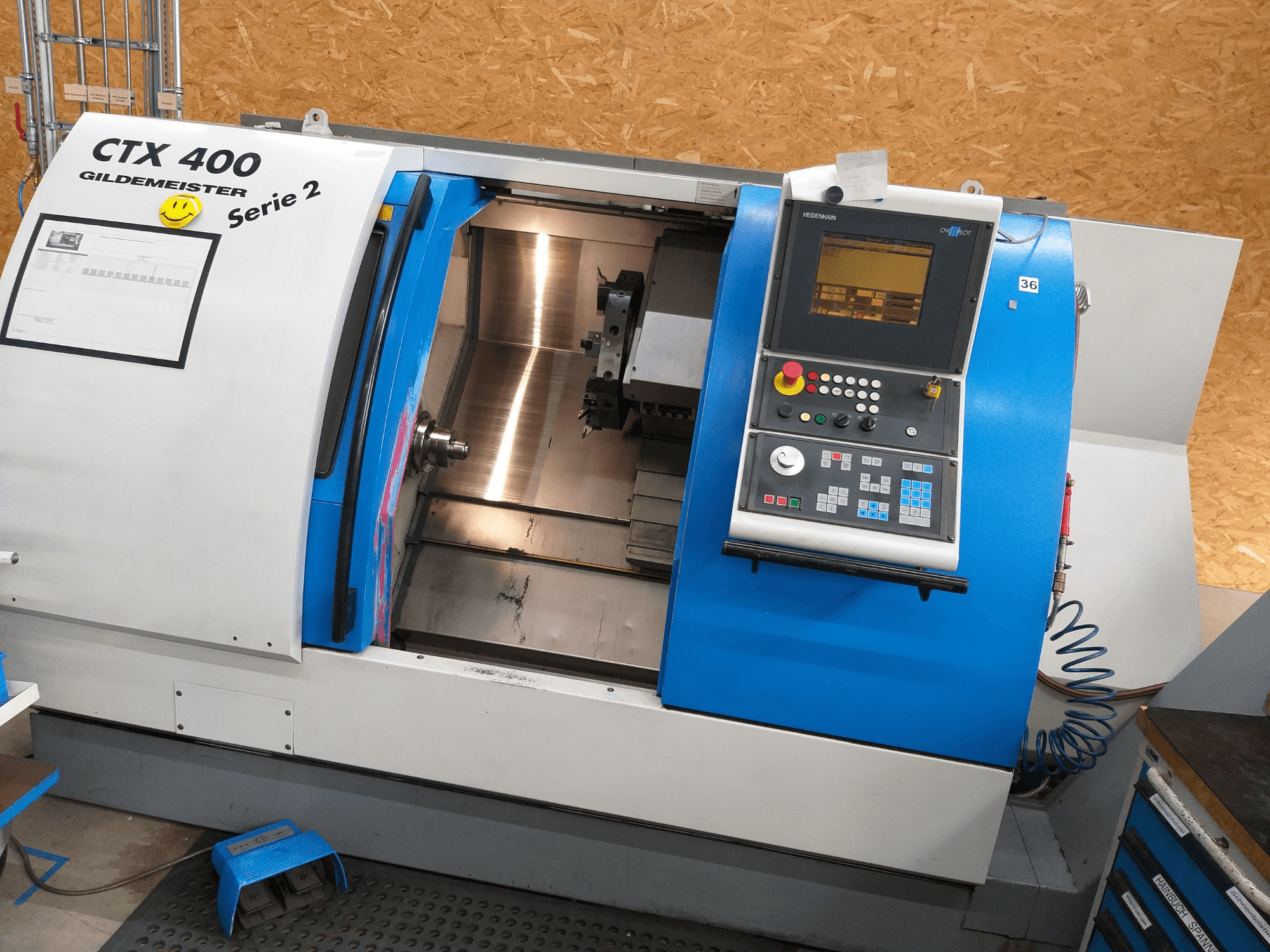

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Merk besturingseenheid: HEIDENHAIN

• Model besturingseenheid: CNC PILOT

• Afstand tussen de middelpunten: 600 mm

• Zwaaibereik boven het bed: 570 mm

• Draaicirkel boven dwarsslede: 470 mm

• Maximale draaidiameter: 420 mm

• Spilneus: DIN 55026 platte flens maat 170h5

• Diameter voorste lager: 120 mm

• Spilboring: 79 mm

• Maximale spantangdiameter: 250 mm

• Maximaal koppel: 320 Nm

• Revolvertype: schijfrevolver

• Gereedschapssysteem: VDI 20/20

• Conus achterpunt: MK4

• Diameter spil losse kop: 80 mm

• Verplaatsing spil achterpunt: 550 mm

• Aandrijving X-as: 3,3 kW

• Aandrijving Z-as: 3,3 kW

• Vermogen smeerpomp: 0,1 kW

• Vermogen koelvloeistofpomp: 1,4 kW

• Vermogen hydraulische pomp: 1,5 kW

• Snelverplaatsing X-as: 24.000 mm/min

• Snelverplaatsing Z-as: 20.000 mm/min

• Aanschuifsnelheid: 0,025–7000 mm/min

• Schroefdraadstapbereik: 0,025–3500 mm/min

• Inhoud koelvloeistoftank: 100 L

• Voeding: 400 V

• Frequentie: 50 Hz

• Aangesloten vermogen: 44 kVA

• Nominale stroom: 64 A

• Stuurspanning: 24 V

• Bedrijfsuren: 58.132 uur

• CE-gecertificeerd

• Leveringsomvang zoals afgebeeld, inclusief 3 interne klemkoppen

• Configuratie zoals afgebeeld: VDI30-schijfrevolver

Optioneel:

• Tailstock

• Spanenafvoer
