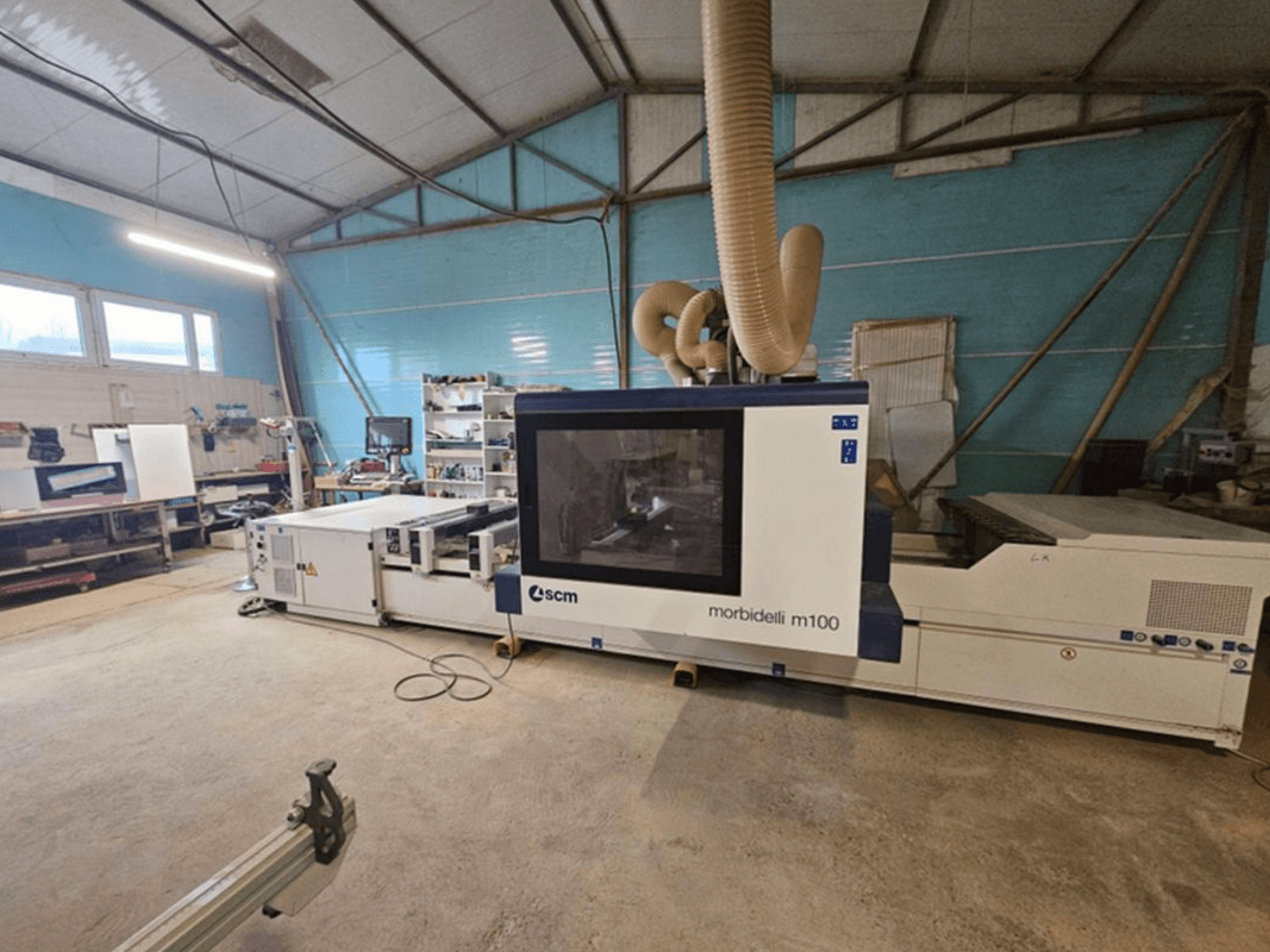

SCM - MORBIDELLI M 100RO-CNC-SCM-2019-00002

• Bouwjaar/gebruiksduur: Aangeschaft in 2019; ca. 2.000 bedrijfsuren

• Assen/mogelijkheden: 3/4/5-assige bewerking; boren (verticaal en horizontaal aan 4 zijden), frezen, groeven, randbewerking; PRO-SPACE-veiligheidssysteem

• Werkgebied: X 3110 mm; Y 1620 mm; Z-doorgang 180 mm; Y-doorgang 1900 mm; pendulumlengte 1400 mm

• Werktafel: TV FLEX 1600-werktafel, 6 verplaatsbare stangen/steunen, 6 dwarsbalken; standaard stangposities 6–12; lengte verplaatsbare stang 1600 mm; 12 vaste vacuümzuignappen (145 x 145 x 75 mm); voorbereiding voor 6 pneumatische klemmen; 4 pneumatische paneel-laad-/ondersteuningsinrichtingen; 8 achterste aanslagen; 8 tussenaanslagen; linker zijdelingse referentie + laser voor gevormde onderdelen

• Constructie/beweging: Gelast stalen frame; lineaire geleidingen met recirculerende lagers; X via verplaatsbare stangen, Y via portaal met tandheugel aan beide zijden, Z via kogelomloopspindel; CNC-gestuurde positionering

• Snelheden: Max. XY-vectorsnelheid (PRO-SPACE) 56 m/min; boorspindels tot 8.000 tpm; elektrospindel tot 24.000 tpm

• Booreenheid: F23L-groep met 13 verticale spindels (7R+6L), 10 horizontale spindels (4+3 in X, 2 in Y); geïntegreerde zaag in X-richting Ø 125 mm, 2,2 kW; pneumatische aan/uit-slag van 75 mm; omvormer voor programmeerbaar toerental

• Hoofdspil: Hiteco JQX 5-assige elektrospil, HSK F63, vloeistofgekoeld, keramische lagers; vermogensklasse ~10 kW (S6 tot ~15 kW), 24.000 tpm

• Gereedschapswisselaars: Achterzijde TRB 14 (14 posities; 350 mm slag; 115 mm steek; gereedschappen tot Ø240 mm; totaal 70 kg); Vooraan FAST 14 (14 posities; gereedschappen tot Ø130 mm in geselecteerde vakken; max. 8 kg/gereedschap; totaal 24 kg)

• Besturing/software: Windows 7; 21,5" FHD-scherm; toetsenbord/muis + machinepaneel; Maestro CNC CAD/CAM (parametrische/grafische programmering, DXF-import, ISO-grafieken, simulatie); TECPAD 7" mobiele touch-bedieningseenheid; afstandsbediening langs de machine

• Vacuüm: Standaard vacuümpomp (standaard bij de machine); gecentraliseerde automatische smering

• Nutsvoorzieningen: geïnstalleerd vermogen 23 + 28,5 kVA; perslucht 450 NL/min; vereiste stofafzuiging 4500 m³/h, 25 m/s, uitlaat Ø250 mm; gecentraliseerde/geoptimaliseerde afzuiging met instelbare transportband en gegroepeerde uitlaten

• Veiligheid/normen: PRO-SPACE-concept (geen fotocellen aan de voorzijde/zijhekken volgens offerte), CE-conformiteit, noodstops en beveiligde zones volgens EU-normen

Extra uitrusting

• Extra vacuümpomp: 1 x 90 m³/h

• Extra hardwaresleutel voor Xilog/Maestro (USB)
