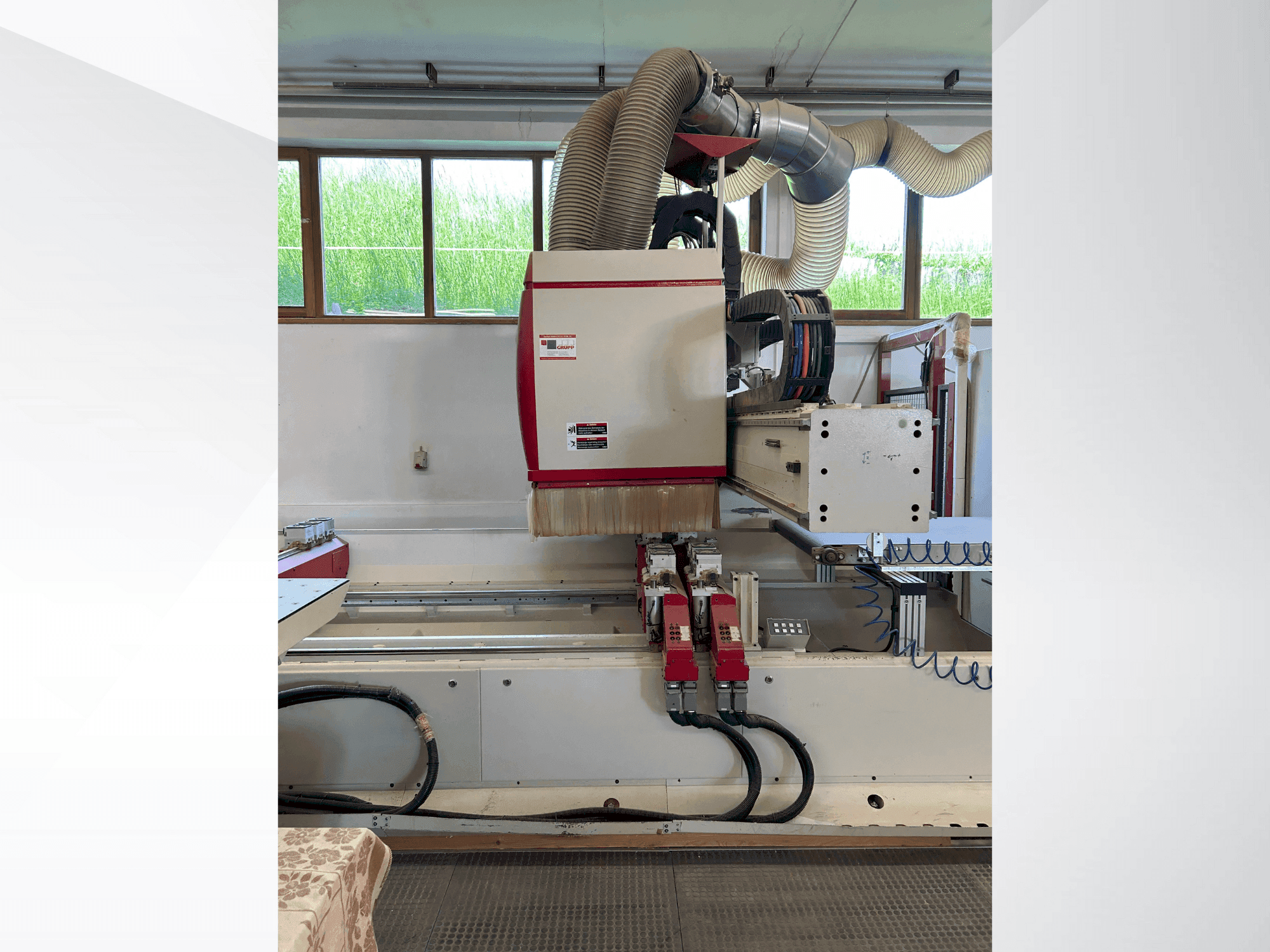

IMA - BIMA CUT 120/240DE-CNC-IMA-2003-00001

Voordelen van de machine

Kwalitatieve machinevoordelen

• Aandrijfvermogen: 7. 5 kw in s-1 modus
• Spindelsmering: eenmalige vetsmering in de fabriek
• Spindelkoeling: waterkoeling
• Een automatisch gereedschaps-/adapterwisselmagazijn heeft een schijfwisselaarontwerp met 18 magazijnsleuven met plaatscodering en beweegt met de steun mee in de x-richting.
• De bewerkingseenheden omvatten een zaageenheid (max. 15. 000 tpm, 200 mm blad), een horizontale boor- en freeskop met 4 spindels (max. 15. 000 tpm), een booreenheid voor slotkast/gaffelgaten (max. 12. 000 tpm), een verticale booreenheid s21 (6. 000-9. 000 tpm, max. 35 mm boordiameter), en een horizontale boor-zaageenheid (4. 500-6. 000 tpm, max. 125 mm groevenzaag, zwenkbereik 0 of 90 graden).
• Grafische gebruikersinterface: imawop voor pc-computer
• Bima snijdt redacteur kantoor
• Bima cut editor import interface
• Besturing voor labelprinters
• Labelprinter

Technische voordelen van de machine

• Max. Klemhoogte vanaf bovenkant zuignap z1: 100 mm
• Werkstukdikte z2: 14 - 38 mm
• Werktafelhoogte: ca. 1000 mm
• Wisselveldbereik zonder pendelbewerking x: 2 x 2000 mm
• Vrije ruimte in het midden x zonder slingerverwerking: 200 mm
• Met slingerverwerking x: 2 x 1500 mm
• Vrije ruimte in het midden x met slingerverwerking: 1200 mm
• Gereedschapsaanvoer: automatisch
• Trekkracht: 11000 n
• Draairichting: programmeerbaar, rechtsom/rechtsom

Extra informatie

Machine nog steeds onder stroom
