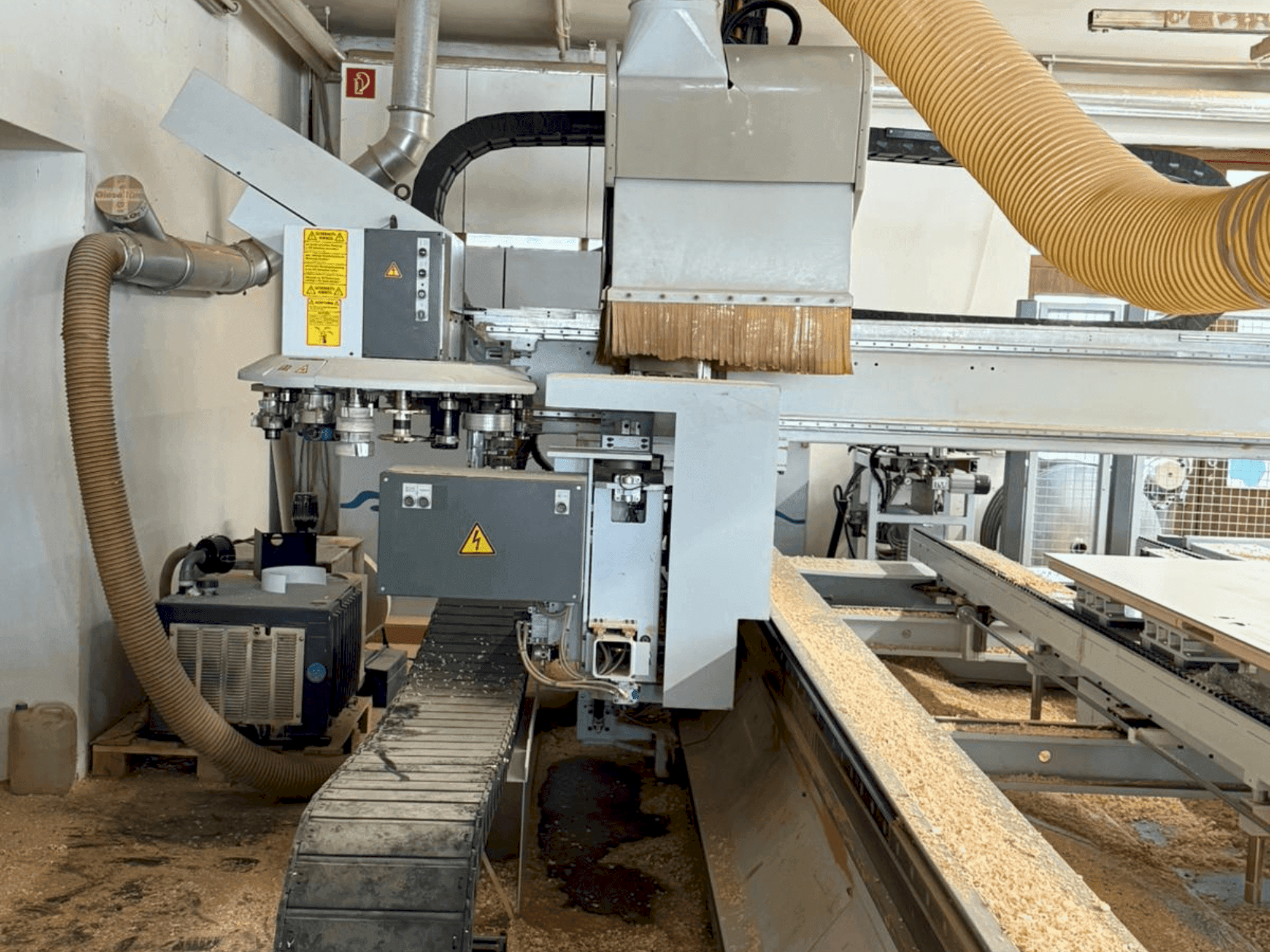

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Besturing/Software: Homatic CNC-besturing; WOODWOP CNC programmeersysteem; Postprocessor

• Werkstukcapaciteit:

  • Lengte 800-3000 mm; Breedte 350-1400 mm; Dikte max. 70 mm met kantfrezen / 80 mm frezen

  • Friesbreedte min. 120 mm; Gewicht max. 150 kg

• Tafel/opspanning:

  • Doorlopende tafel (D-tafel)

  • Longitudinale console 1 vast; Longitudinale console 2 manuele Y-breedteverstelling

  • 8 vacuümklemmen 125 x 50 x 100 mm

  • Werkhoogte onderkant werkstuk 950 mm

  • Eenheid voor het verplaatsen van vacuümklemmen op apparaatdrager met pneumatische verlengconsole (max. 4 klemmen per langsconsole)

• Breedteverstelling (langsconsole/tafel): Servoaandrijving, per langsconsole

• Stopbout voor overhang bovenlaag: Hef-/draai-inrichting, max. 20 mm toplaag, slag 110 mm, individueel instelbaar, eindpositie bewaakt (voor handmatige deurplaatsing)

• Hoofdspil:

  • Toerental 1500-18000 tpm (VFD 15 kW), vol nominaal vermogen vanaf 12000 tpm

  • Gereedschapsdiameter max. 180 mm (frezen) / 200 mm (slijpen); Ruimteafzuiging voor alle gereedschappen/eenheden

• Aggregaat-interface/C-as:

  • Pneumatische en zwenkbare aandrijfinterface

  • C-as met koppelaandrijving en 3-puntsondersteuning

• Gereedschapswisselaar:

  • 18-positie schijvenwisselaar voor HSK F63; gereedschapgewicht 6 kg; gereedschaplengte max. 200 mm

  • Configuraties: 18 x Ø max. 130 mm; of 9 x Ø max. 180 mm + 9 x Ø max. 70 mm; slijpgereedschappen Ø max. 200 mm

  • Gereedschapswisselaar opklapbaar voor meelopende pick-up (links)

• Eenheden/aggregaten (voor gereedschapswisselaar tenzij aangegeven):

  • Boor/freesunit, 4 spindels: ER25 tot Ø16 mm schacht, uitsteeksel max. 50 mm, toerental max. 13500 tpm, onbeperkt zwenken via C-as

  • Lockcase freesunit, 2 spindels D=16/20: contraroterend, 12000 tpm, geïntegreerde uitblaas, onbeperkt zwenken via C-as

  • Zwenkzaagbooreenheid: handmatig 0-90°, flens Ø30 mm, TK Ø52 mm, voorbereid voor afkortzaag Ø max. 180 mm, boorhouder met Weldon D=10 mm, toerental max. 9000 tpm, C-as zwenkbaar

  • Freeshouder D=30 met spaangeleider: doornlengte 45/80 mm, spaangeleideplaat bestuurd via C-as, wisselruimte Ø 140 mm

  • Vlakfreesunit: gelijktijdig boven/onder, randradius max. R12 mm, min. buitenradius ~R5 mm / binnenradius ~R30 mm bij 90°, scannen boven/onder/zijkant, C-as onbeperkt zwenkbaar, snelheid max. 12000 tpm, werkstukdikte max. 50 mm, min. overhang ~35 mm, met smalle voelschoenen

  • WPL meskop: uitloophoek 5°, Ø 70 mm

• Lijm-/kantenaanlijmapparatuur:

  • Aandrijfspindel/V voor lijmunits: rechts op de giek gemonteerd; kruisslede met Y-rem en Z-uittrekbeweging; anti-terugtrekspindel met C-as en elektrische/elektronische interface; speciale Z-as

  • Lijmunit 4 zijden, 90 mm (voor hoofdspil): rechte kanten met directe lijmapplicatie; 1 voorpersrol + 1 pneumatische napersrol (programmeerbaar); binnenradius min. R40 bij 90°; randhoogte max. 90 mm; fineerdikte 0,4-1 mm; vouwdrukzone op hoofdspil met hotmeltreactivering

  • Kantenbevestiging, handmatig instelbaar

• Magazijn/opname:

  • Pickup-ruimte op X-steun voor verwisselbare speciale eenheid (bijv. motoraangedreven zwenkbare bewerkingsspindel)

• Connectiviteit: Ethernet-netwerkaansluiting

Extra uitrusting

• Spanentransportband: Geïntegreerde afvoer van spanen/schroot via spanenband onder dwarsbalken in lengterichting

• Vacuümpomp: 100/140 m³/h

• Extern voorsnijstation met 3-traps rollen, automatisch:

  • Walsdraaiplateau aan operatorzijde; wals-Ø 800 mm

  • Randlengte min. 350 mm; randhoogte max. 90 mm

  • Bewaking resterende randlengte met invoerstop op 2400 mm
