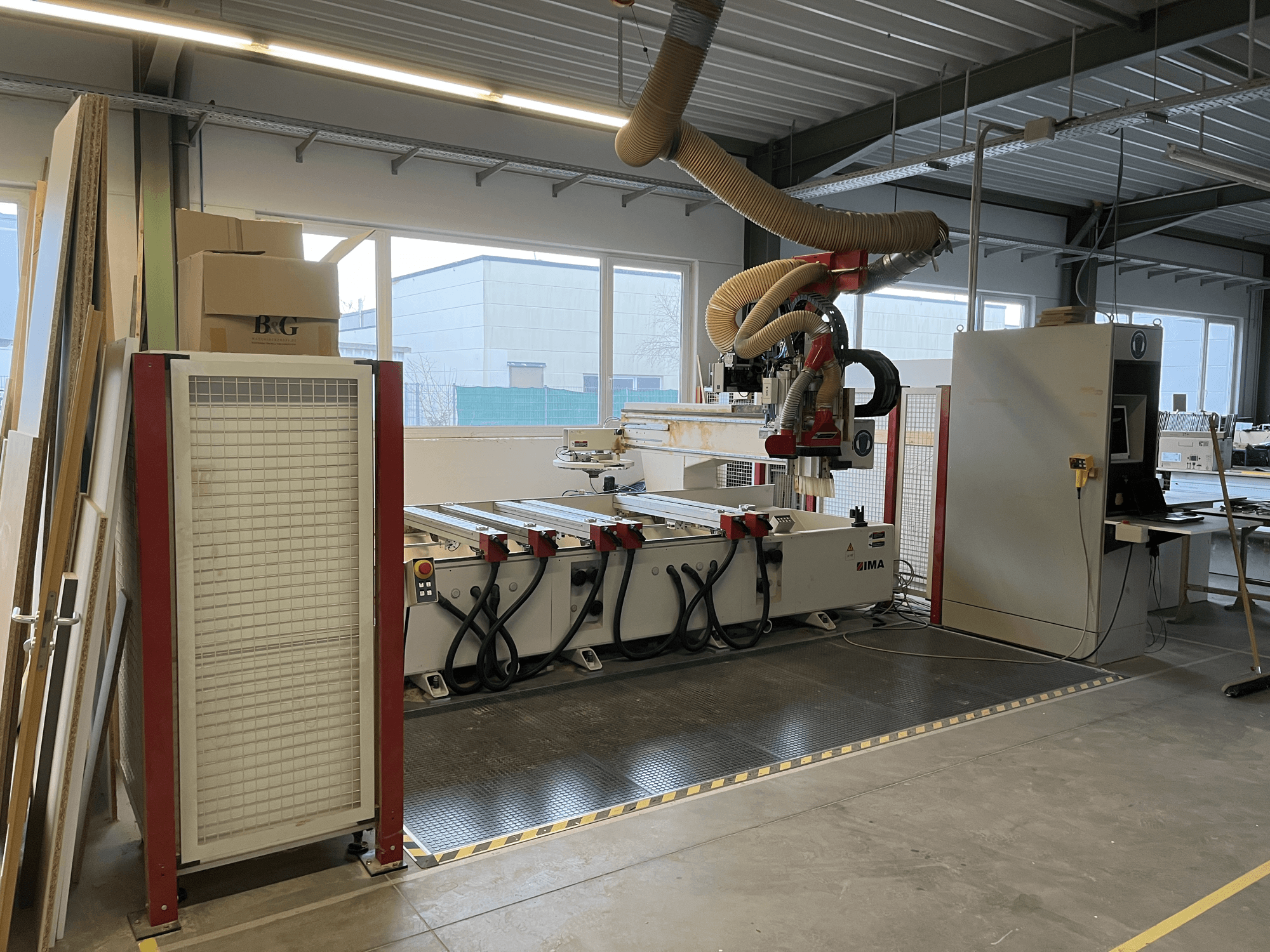

IMA - BIMA 410DE-CNC-IMA-2000-00001

• Werkgebied X: 3000 mm

• Werkgebied Y: 1200 mm

• Max. opspanhöhe Z1: 100 mm

• Max. werkstukdikte Z2: afhankelijk van uitrusting/toepassing

• Tafelhoogte: ca. 1000 mm

• Pendelbeweging X: 2 × 1400 mm

• Vrije ruimte in het midden X: 200 mm

• Alternatieve pendelbeweging X: 2 × 900 mm

• Vrije ruimte midden (alternatief) X: 1200 mm

• Gewicht van de machine: ca. 6000 kg

• Geleidingssysteem: gehard precisie-lineairgeleidingen, ca. 62 HRC

• Centraal smeersysteem: automatisch voor alle hoofdasen en kogelomloopspindel

• Aandrijfsysteem: AC-servomotoren met encoder

• X/Y-aandrijving: tandheugel en tandwiel

• Z-aandrijving: kogelomloopspindel

• Voedingssnelheid: 40 m/min

• Eilop X/Y: 80 m/min

• Snelverplaatsing Z: 25 m/min

• Versnelling: 3 m/s²

• Aansluiting afzuiging hoofdspil: 300 mm

• Aansluiting voor afzuiging boorspindels: 120 mm

• Luchtsnelheid: ca. 28 m/s

• Luchtvolume: ca. 7080 m³/h

• Capaciteit vacuümpomp: 100 m³/h

• Aansluiting perslucht: 1/2"

• Luchtdruk: 6 bar

• Stuurspanning: 24 V DC

• Aansluitvermogen: ca. 24 kVA

• Voeding: 3/N/PE 400/230 V 50 Hz

• Frequentieomvormer: 0–480 Hz

• Omgevingstemperatuur: +15 tot +35 °C

• Besturingssysteem: IMATRONIC NT 231

• Interpolatie: lineair op alle assen, cirkelvormig 2,5D

• Resolutie: 0,001 mm

• Spil: HSK F63

• Gereedschapsklemkracht: 11.000 N

• Max. gereedschapsgewicht: 6 kg

• Toerentalbereik: 1500–18.000 tpm

• Vermogen spil: 7,5 kW

• Koeling: watergekoeld

• CNC-as: 360° draaibaar

• Type gereedschapsmagazijn: plaatwisselaar

• Aantal gereedschapsposities: 18

• Max. gereedschapslengte: 150 mm

• Max. gereedschapsdiameter: 100 mm (150 mm bij vrije aangrenzende posities)

• Max. belasting: 60 kg

• Motor zaagunit: 1,5 kW

• Zaagsnelheid: 5600 tpm

• Diameter zaagblad: max. 150 mm

• Booreenheid: 14 spindels

• Slaglengte spindel: 70 mm

• Aandrijving: 2,2 kW

• Toerental: 3150 tpm

• Max. boordiameter: 20 mm

• Spindels adapterkop: 4

• Max. toerental: 6000 tpm

• Max. boordiameter: 12 mm

Tafeluitrusting:

• 6 verstelbare steunarmen

• 12 zuignappen 114 × 159 × 100 mm

• 6 zuignappen 125 × 75 × 100 mm

• Vacuümsysteem: 2-circuit klemmenstelsel

• Afmetingen schakelkast: 2000 × 1800 × 600 mm

STORING:

• De hoofdspil laat de verwisselbare boorkop niet meer los
