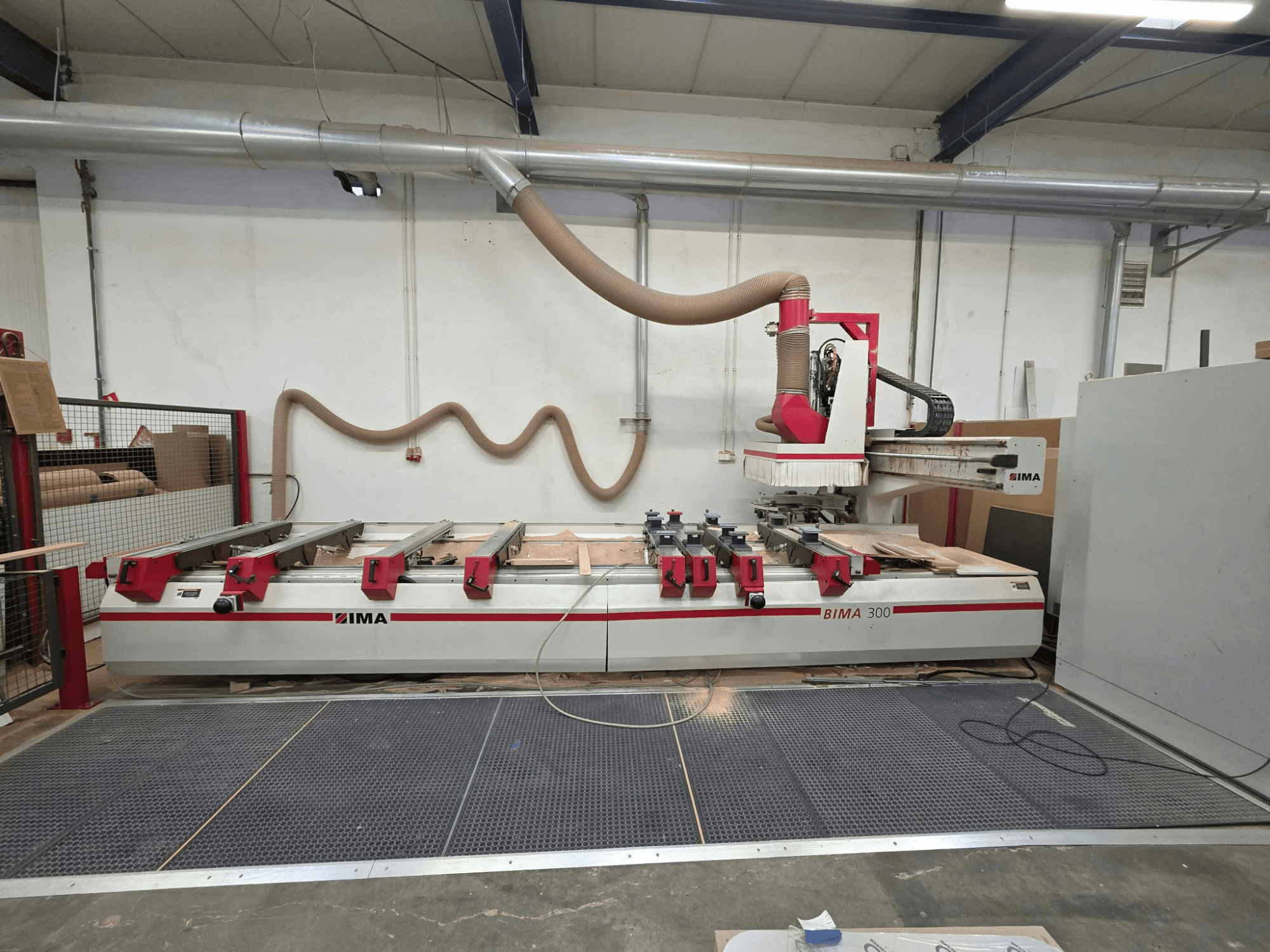

IMA - BIMA 300PL-CNC-IMA-2005-00002

Werkgebied

• Bewerkingsbereik X-as: 4300 mm (4600 mm volgens handleiding; nog te bevestigen)

• Bewerkingsbereik Y-as met hoofdspil en gereedschap Ø 20 mm: 1400 mm

• Bewerkingsbereik Y-as met booreenheid (alle verticale spindels): 1100 mm

• Maximale werkstukhoogte boven het oppervlak van de vacuümzuignap: 125 mm

• Maximale werkstukdikte: afhankelijk van uitrusting en toepassing

• Werkhoogte: ca. 950 mm

• Werkgebied met twee zones zonder pendelbewerking: 2 × 2050 mm; centrale vrije ruimte: 200 mm

• Werkgebied met twee zones met pendelbewerking: 2 × 1750 mm; vrije ruimte in het midden: 800 mm

Hoofdspil

• Gereedschapsopname: HSK-F63

• Conusdiameter: 38 mm

• Automatische gereedschapsklem (klemkracht: 11.000 N; ontklemkracht: 20.400 N)

• Maximaal gereedschapsgewicht: 6 kg

• Draairichting: programmeerbaar CW/CCW

• Aandrijving: driefasige motor met frequentieomvormer

• Smering: in de fabriek gesmeerd

• Koeling: Luchtgekoeld

• Geïntegreerde CNC-gestuurde draaias voor het positioneren van het aggregaat over 360°, met koppelondersteuning en pneumatische aansluiting

Assnelheden

• Eiloodsnelheid X/Y: 60 m/min

• Eilgang Z: 30 m/min

Vacuüm, afzuiging en perslucht

• Vereiste persluchtdruk: 7 bar

• Diameter afzuigaansluiting: 250 mm

• Vereiste afzuigsnelheid: 28 m/s

• Vereiste afzuigluchtstroom: 4.950 m³/h

• Capaciteit vacuümpomp: 90 m³/h

Aanvullende uitrusting

• 90°-hoekbooraggregaat

• 3x HSK-gereedschapshouders
