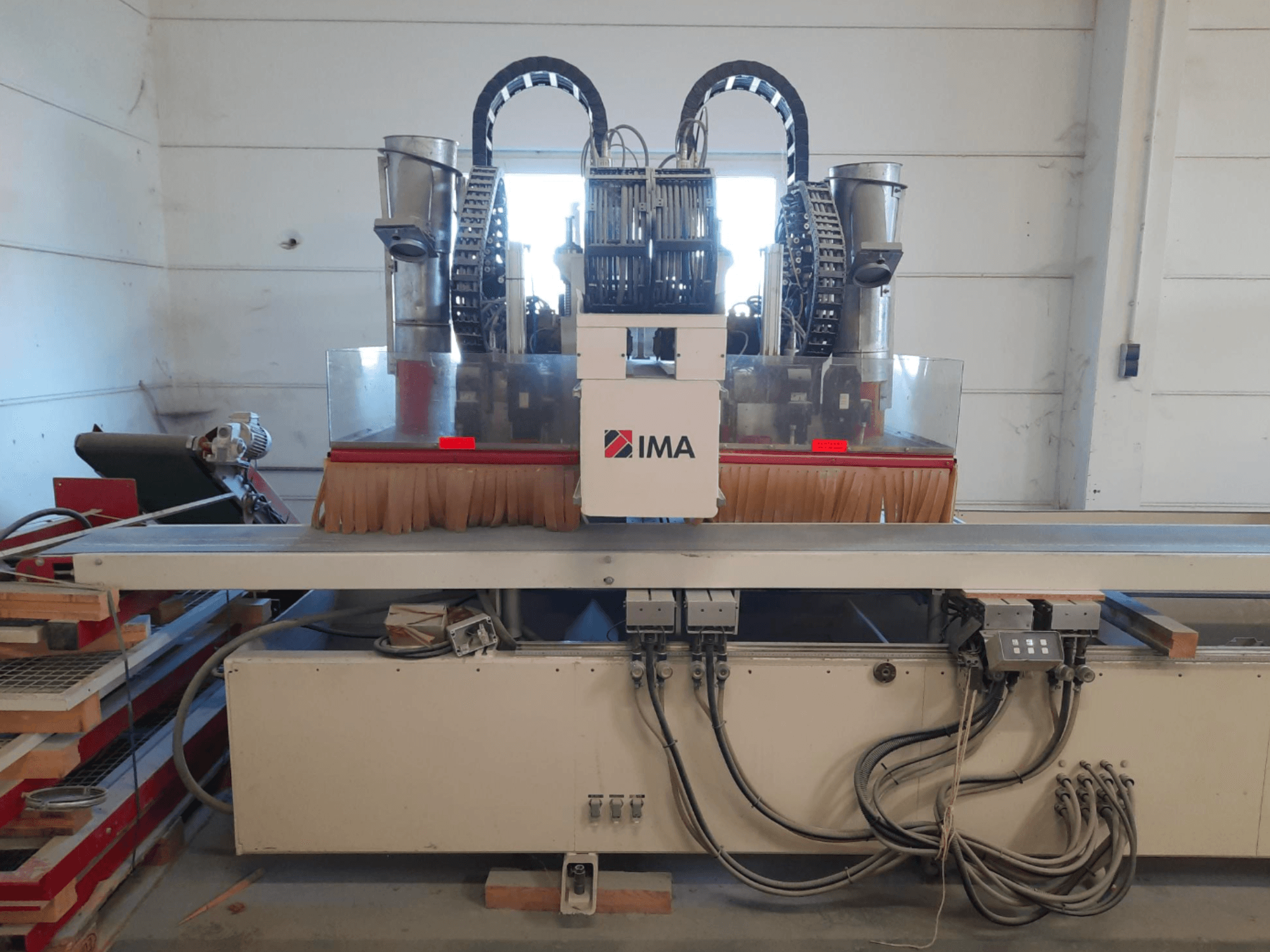

IMA - BIMA 610 VDE-CNC-IMA-1996-00002

• CNC-besturing: NUM CNC-besturing

• Aandrijfsysteem: Siemens SIMODRIVE 611

• Maximale werkstuklengte: 4000 mm

• Minimale werkstuklengte: 150 mm

• Maximale werkstukbreedte: 1650 mm

• Minimale werkstukdikte: 10 mm

• Maximale werkstukdikte: 65 mm

• Boorspindels (X): 5

• Boorspindels (Y): 11

• Maximale boordiameter: 45 mm

• Vermogen hoofdspil: 7,5 kW

• Motor hoofdspil: watergekoeld

• Gereedschapshouder: HSK F63 DIN 69893

• Vermogen aandrijfmotor: 4 kW

• Voedingssnelheid: 1.500–18.000 mm/min

• Maximaal gereedschapsgewicht: 5 kg

• Maximale gereedschapsklemkracht: 10.000 N

• Bedrijfsspanning: 400 V ±5%

• Voedingsspanning: 3/N/PE, 400 V, 50 Hz

• Frequentie: 50 Hz

• Totale aangesloten belasting: 33 kVA

• Nominaal vermogen: 41 kW

• Nominale stroom: 62 A

• Aansluitdoorsnede: 16 mm²

• Stuurspanning: 24 V

• Stuurstroom: 52 A

• Persluchtdruk: 6–10 bar

• Luchtaansluiting: 1/2"

• Benodigd luchtverbruik: 28 m³/h

• Aansluiting stofafzuiging: Ø100–300 mm

• Luchtstroom Ø100: 14 m³/min

• Luchtstroom Ø140: 28 m³/min

• Luchtstroom Ø160: 36 m³/min

• Luchtstroom Ø180: 46 m³/min

• Luchtstroom Ø200: 56 m³/min

• Luchtstroom Ø280: 105 m³/min

• Luchtstroom Ø300: 127 m³/min

• Aantal stofafzuigaansluitingen: 1

• Machinetoestand: Gedemonteerd maar volledig functioneel

Optionele uitrusting, niet inbegrepen:

• Vacuümblok-zuignappen (aluminium) en verschuifbare console

• Twee freesspindels voor synchroon frezen met geïntegreerde gereedschapswisselaars

• Veiligheidshek met bijbehorende veiligheidsmatten

• Schakelkast en bedieningspaneel

• Afvoerband voor gefreesde profielen
