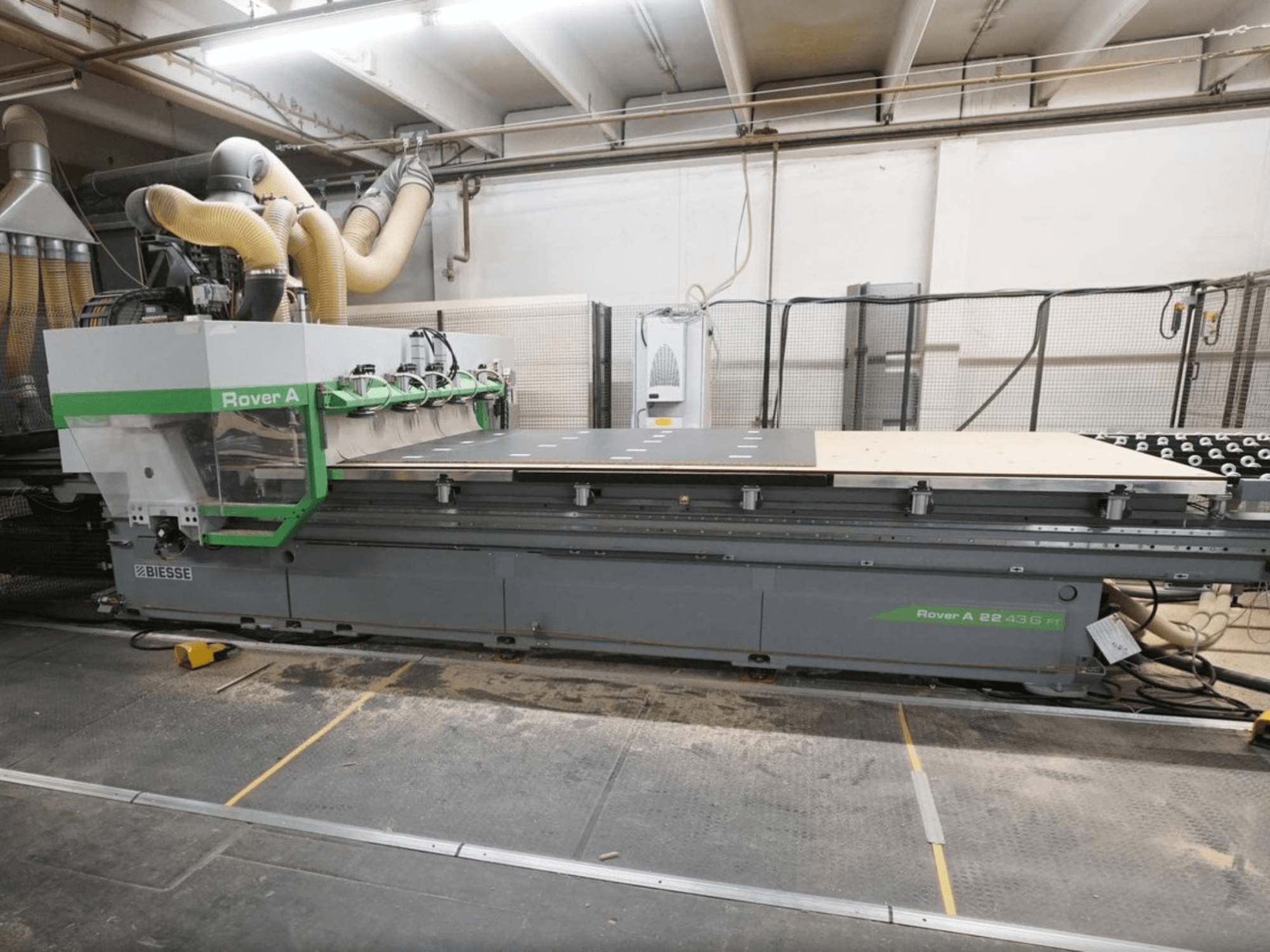

BIESSE - Rover A FT 2243 with WINSTORE 3D K1 Automatic Panel Storage SystemDE-CNC-BIE-2014-00001

Technische gegevens

• Afmetingen werktafel: 4.300 × 2.205 mm

• Maximale snelheid X-as: 80 m/min

• Maximale snelheid Y-as: 60 m/min

• Maximale snelheid Z-as: 20 m/min

• Verplaatsing Z-as (3-/4-assige uitvoering): 325 mm

• Verplaatsingsbereik Z-as (5-assige versie): 430 mm

• Maximale vrije ruimte voor het werkstuk in de Z-richting: 170 mm

• Maximale vrije ruimte voor het werkstuk met zwenkarm: 120 mm

• Aandrijving X-/Y-as: tandheugel en tandwiel

• Aandrijving Z-as: kogelomloopspindel

• Asgeleidingen: lineaire geleidingen met kogelomloopblokken

• Capaciteit vacuümpomp: 300 m³/h bij 50 Hz

• Vacuümsysteem: 20 onafhankelijke, CNC-gestuurde zones

• Werkgebieden: 2

• Klemgebieden: 2 in X

• Pneumatische aanslagen: 16

• Rasterafstand van de tafel: 30 mm

• Afmetingen vacuümmodule: 132 × 146 mm

• Hoogte vacuümmodule: 29 mm

• Rotatiestap vacuümmodule: 15°

• Luchtkussentafelventilator: Ja

• Maximale dikte van één paneel: 50 mm

• Minimale dikte van één paneel: 9 mm

• Maximale laaddikte voor meerdere panelen: 20 mm

• Maximale uitlaaddikte bij meerdere panelen: 60 mm

• Dikte beschermplaat: 8–25 mm

• Maximaal paneelgewicht: 200 kg

• Minimale laadbare paneelafmeting in Y: 800 mm

• Lengte uitlaatband: 4.800 mm

• Maximale lengte van te lossen paneel: 4.300 mm

5-assige bewerkingseenheid

• Aantal assen: 5 interpolerende assen

• Gereedschapsinterface: HSK F63

• Koeling: vloeistofgekoeld

• Vermogen S1: 11 kW / 15 HP bij 12.000 tpm

• Vermogen S6: 13 kW / 17,4 HP bij 12.000 tpm

• Max. spiltoerental: 20.000 tpm

• Rotatie C-as: 360° continu

• Snelheid C-as: 12,4 tpm

• Positiebereik B-as: ±100°

• Toerental B-as: 12,4 tpm

• Spindellagers: keramisch

• Aandrijfmotor: borstelloos, digitaal aangestuurd

• Tandwielkast: harmonische reductietandwielkast

• Smering: levenslange smering

Boorkop

• Type: BH 26 2L

• Maximaal aantal gereedschappen: 26

• Verticale boorspindels: 16

• Opstelling verticale spindels: 8 inch X / 8 inch Y

• Verticale spindelafstand: 32 mm

• Horizontale boorspindels: 4 met dubbele uitgang

• Afstand tussen horizontale spilassen: 32 mm

• Groefzagen: 2

• Richtingen groefzagen: X / Y

• Diameter groefzaag: 120 mm

• Maximale groefdiepte: 25 mm

• Motorvermogen: 1,7 kW bij 2.800 tpm / 3 kW bij 6.000 tpm

• Maximale boorsnelheid: 6.000 tpm

Gereedschapsmagazijn

• Type: Revolvergereedschapsmagazijn

• Capaciteit: 16 gereedschappen

• Afstand tussen gereedschapsposities: 114 mm

• Maximale gereedschapsdiameter bij vol magazijn: 110 mm

• Maximaal gewicht per gereedschap: 7,5 kg

• Maximaal totaalgewicht gereedschappen: 55 kg

Automatisch laden / lossen

• Laadrichting: voorzijde

• Materiaalstroom: van rechts naar links

• Laad-/ontlaadsysteem: Type B

• Zuignappen: 5

• Capaciteit automatisch laden: tot 3 panelen

• Veegarm: Ja

• Automatische reiniging van de tafel: Ja

• Laadtafel: automatische X/Y-uitlijning

• Uitlaatband: gemotoriseerd

• Transportbandbesturing: CNC-gestuurd

• Detectie transportband-einde: fotocel

WINSTORE 3D

• Systeem: WINSTORE 3D K1

• Systeemlengte: 16.000 mm

• Balklengte: 8.000 mm

• Extra modules: 3.000 / 6.000 / 8.000 mm

• Maximale lengte van het zuigframe: 5.200 mm

• Dwarstransportbanden: bandtype, 5.200 mm

• Paneelverwerking: ruwe en dunne panelen

• Detectie paneelgewicht: loadcel

• Minimale paneelbreedte (verwerkingsoptie): 450 mm
