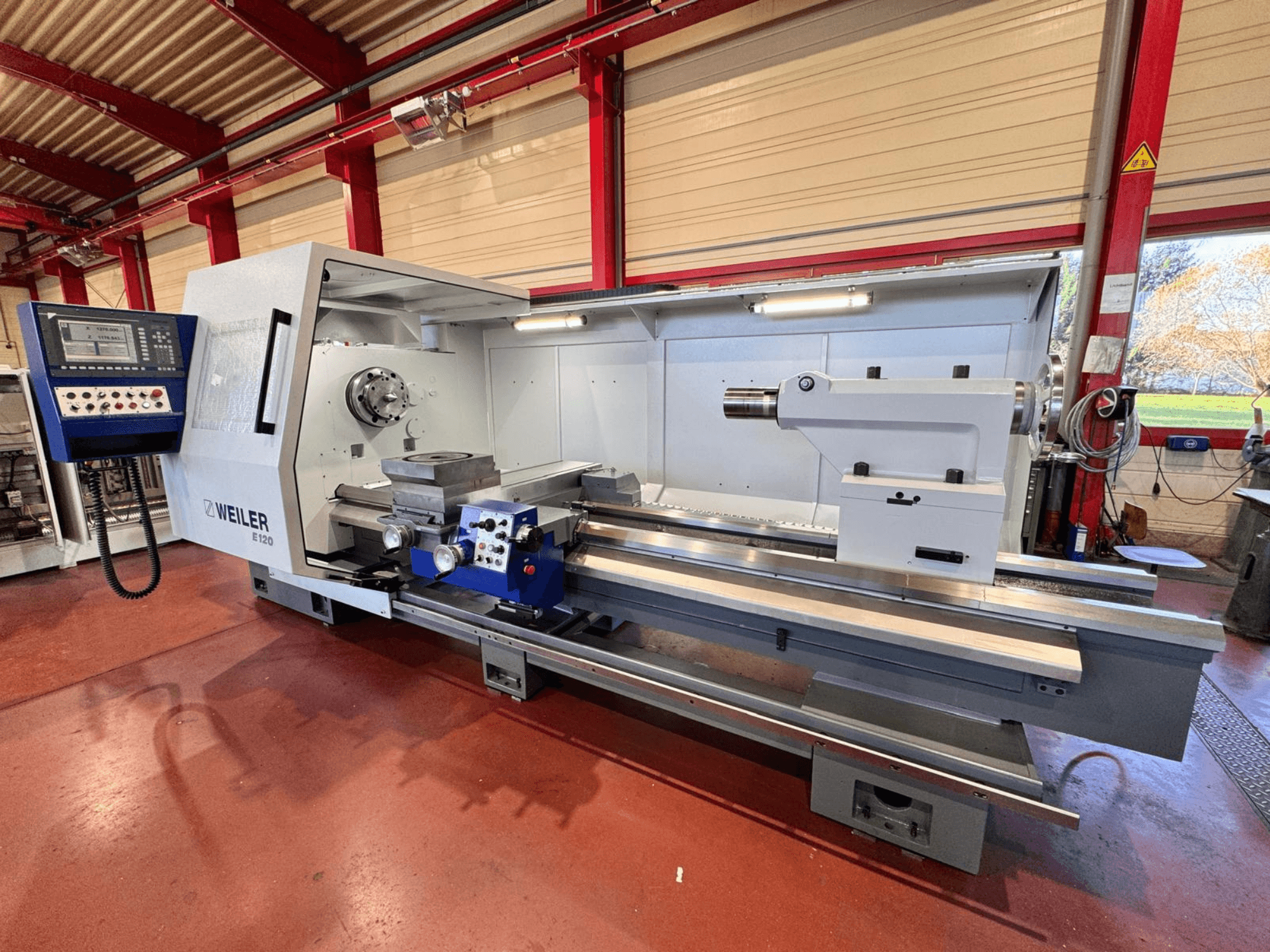

Weiler - E120x3000DE-TUR-WEI-2001-00002

• in 2025 volledig gerenoveerd

• Werkgebied:

  • Asafstand: 3000 mm

  • Hoogte tussen de assen: 600 mm

  • Zwaaidiameter over het bed: 1200 mm

  • Zwaaidiаметър boven dwarsslede: 830 mm

  • Verplaatsing dwarsslede: 590 mm

  • Lengte van de geleiding van de bedslede: 860 mm

  • Dwarsdoorsnede draaigereedschap (H x B): 40 x 40 mm

  • Gereedschapshouder: Parat maat 4

• Draaispindel:

  • Spilkop DIN 55027 / 55026, maat 15

  • Spilboring: 165 mm

  • Conus hoofdspil: metrisch 171

• Hoofdaandrijving:

  • Aandrijfvermogen (60% / 100% ED): 45 / 37 kW

  • Max. spindelkoppel: 8000 Nm

  • Toerentalbereik versnelling 1: 1–280 tpm

  • Toerentalbereik tandwielfase 2: 4–900 tpm

• Tailstock:

  • Diameter spilbuis: 140 mm

  • Slag van de spilbuis: 300 mm

  • Inwendige conus spil: MK 6

• Afmetingen en gewicht van de machine:

  • Totale lengte: 5400 mm (zonder spanentransporteur), 6535 mm (met spanentransporteur)

  • Totale breedte: 2600 mm

  • Totale hoogte: 2120 mm

  • Gewicht van de machine: 11.500 kg

• Revisiediensten:

  • Harden en slijpen van alle bedgeleiders

  • Slijpen van de geleiders van de losse kop

  • Revisie van de complete bed- en dwarsslede-assemblage (slijpen/schrapen van alle geleidingen)

  • Vernieuwing van de glijbekleding van de bedschuif

  • Vernieuwing of herbekleding van de spiebanen en bodemgeleidingen

  • Vernieuwing van alle afstrijkers

  • Vervanging van alle riemen

  • Revisie van de hoofdspil in de kop

  • Vernieuwing van de X-as inclusief lagers

  • Vernieuwing van de Z-as inclusief lagers

  • Revisie van de spilbuis van de losse kop (MK 6-conus opnieuw geslepen), vervanging van spil en moer

  • Afstelling van het gereedschapssysteem

  • Vervanging van de hoofdspilmotor

  • Controle van de hulpmotoren (X- en Z-as)

  • Revisie van bestaande veiligheidsvoorzieningen (schuifkap/bekbescherming)

  • Vervanging van alle draai-, tuimel- en eindschakelaars

  • Vervanging van de encoder van de spil en het handwiel

  • Vervanging van de losse kabels en koelmiddelslangen in het werkgebied

  • Vervanging van de centrale smeerinstallatie

  • Vernieuwing van de energiekettingen

  • Lakwerk volgens specificaties (standaard basalt met structuur en lichtgrijs)

  • Montage en geometrische controle van de machine volgens DIN 8605

Extra uitrusting

• 1x gebruikte draaibankklauwplaat Ø 630 mm met diverse bekken

• 1x gebruikte opspannok Ø1100

• 1x gebruikte steun, max. Ø300

• 1x gebruikte spanentransporteur
