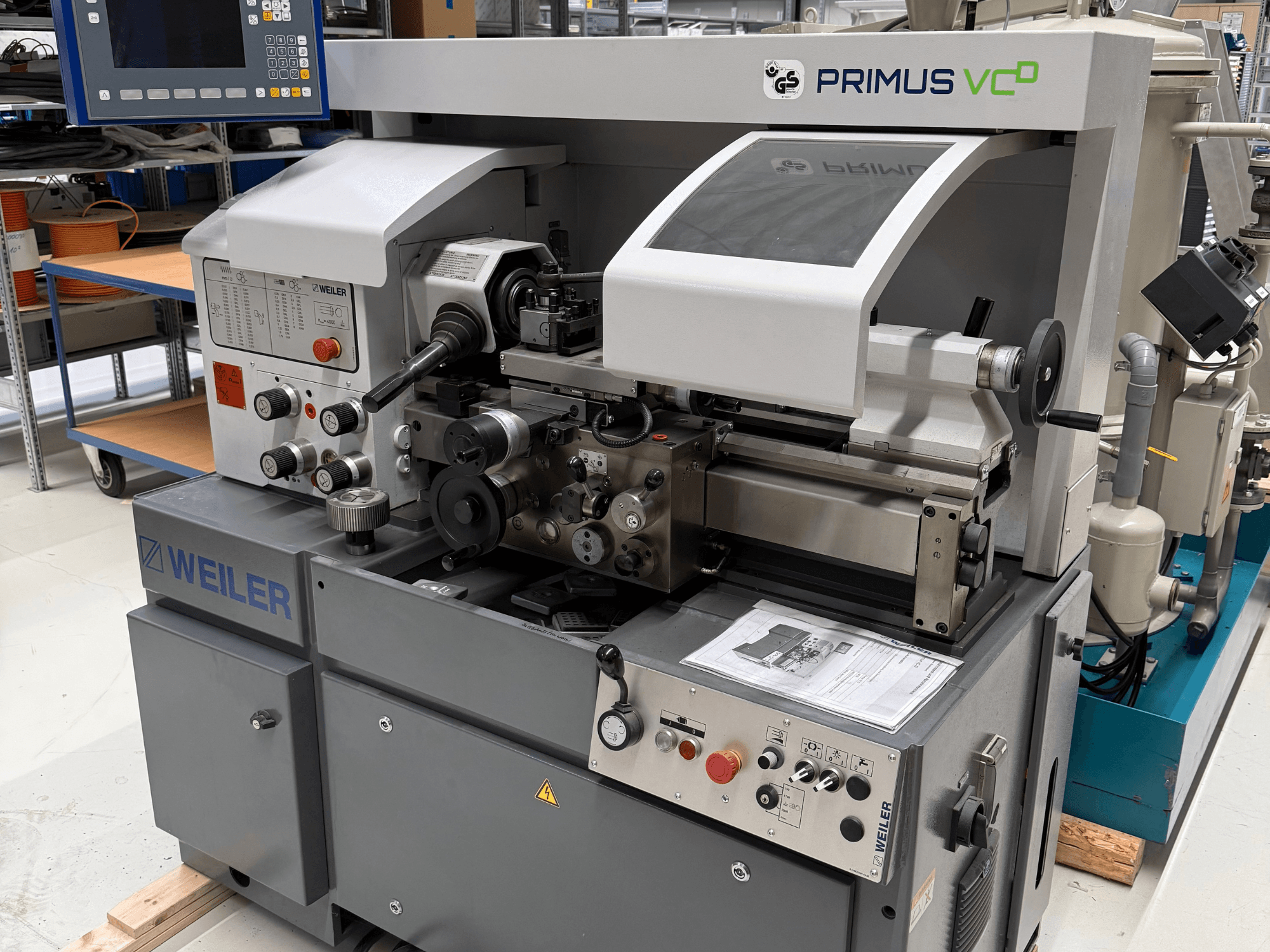

Weiler - PRIMUS VCDDE-TUR-WEI-2018-00001

• Machinetype: Centraaldraaibank

• Draailengte / afstand tussen de spilpunten: 500 mm

• Draaicirkel over bed: 280 mm

• Draaicirkel over dwarsslede: 150 mm

• Spilneus (DIN 55027): Maat 5

• Diameter voorste lager: 70 mm

• Spilboring: 43 mm

• Interne conus hoofdspil: ME 50

• Aandrijfvermogen (100% inschakelduur): 4 kW

• Toerentalbereik spil: 30 – 4.000 tpm

• Aantal voedingssnelheden: 24

• Bereik longitudinale voeding: 0,02 – 0,63 mm/omw

• Bereik dwarsaanvoer: 0,006 – 0,20 mm/omw

• Bereik metrische schroefdraad: 0,25 – 8 mm

• Inch-schroefdraadbereik: 80 – 2 TPI

• Schroefdraadbereik in module: 0,25 – 4 module

• Schroefdraadbereik diametrale steek (DP): 200 – 5 DP

• Diameter spil losse kop: 40 mm

• Verplaatsing spil losse kop: 85 mm

• Conus achterpunt: MT3

• Bedrijfsspanning: 400 V

• Stuurspanning: DC 24 V

• Aangesloten vermogen: 7,5 kVA

• Nominale stroom: 15,5 A

• Frequentie: 50 Hz

• Hoofdzekeringen: 25 A

• Gewicht van de machine: 1.050 kg

• Afmetingen machine (L × B × H): 1.570 × 890 × 1.700 mm

Extra uitrusting

• 4-positie snelwisselgereedschapshouder PARAT maat 1, incl. 1 × WD 1/12 gereedschapshouder

• 2 × WD 1/12-gereedschapshouders

• Spanklauwhouder met hendelbediening voor 173 E-spanklauwen

• 13 × 173 E-spantangen, spanbereik: 3–15 mm (stappen van 1 mm)

• Vaste steun met rolbekken, capaciteit: 15–100 mm

• Verplaatsbare spaanderbescherming met kijkvenster

• 8 × nivelleringselementen
