Hyundai Wia - LM 1800TTSYDE-TUR-HYU-2021-00001

Name: Hyundai Wia LM 1800TTSY
Brand: Hyundai Wia
SKU: DE-TUR-HYU-2021-00001
Price: 99000 EUR
Availability: InStock

99.000 €

gindumac prijs

(Af fabriek)

een officiële offerte aanvragen

Bezoek de machine

een tegenbod doen

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
➤ Gebruikte Hyundai Wia LM 1800TTSY te koop | gindumac.com

Toon in de originele taal

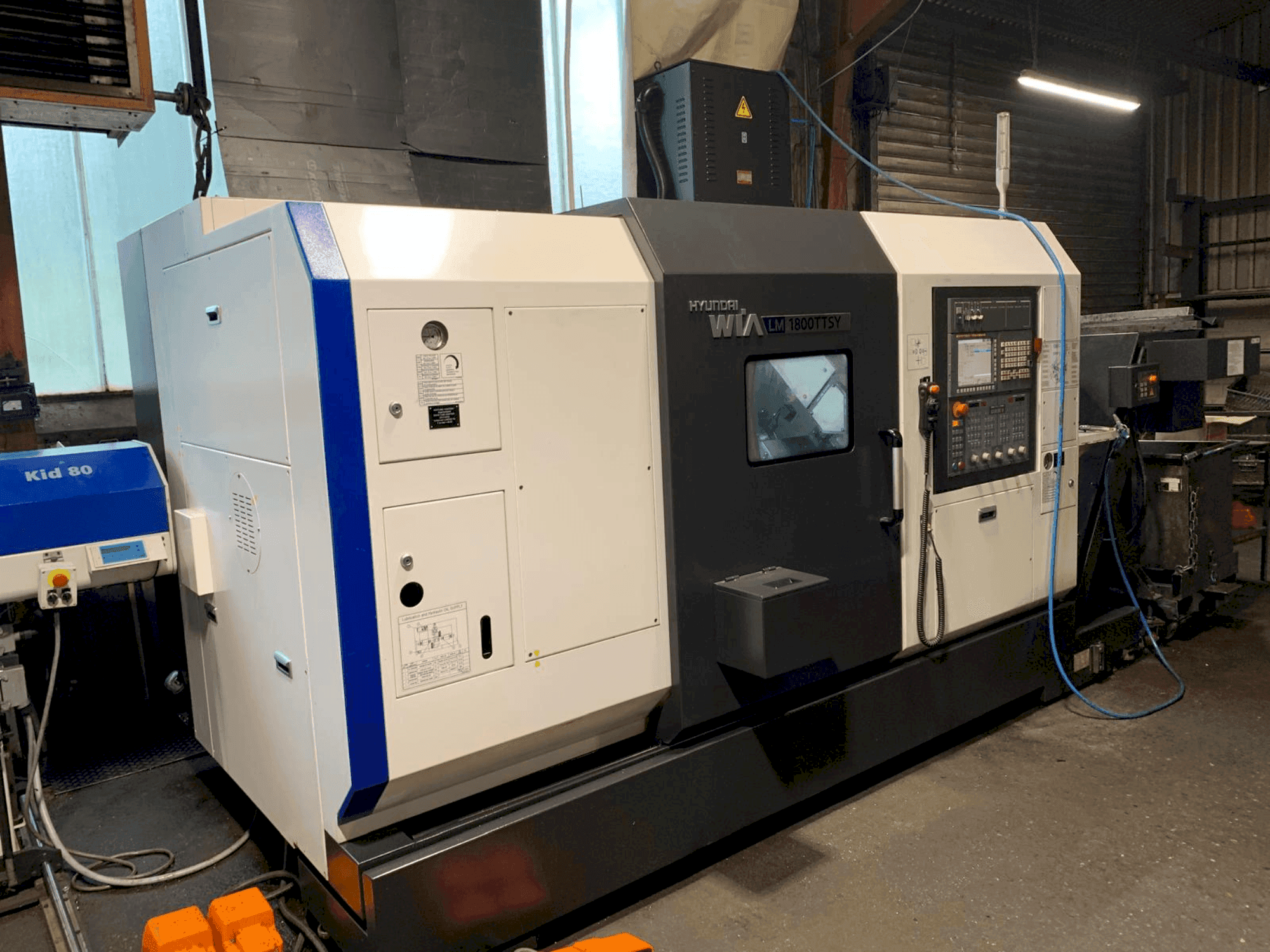

Deze 4-assige horizontale draaibank van het type Hyundai Wia LM 1800TTSY is in 2019 geproduceerd. Het betreft een draaibank met schuin bed, voorzien van een hoofd- en tegenspindel, twee revolverkoppen en een Y-as met aangedreven gereedschappen. De machine is uitgerust met een Fanuc F31i A-besturing en ondersteunt een draaidiameter van 230 mm en een lengte van 673 mm. Als u op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan de Hyundai Wia LM 1800TTSY-machine die wij te koop aanbieden. Neem contact met ons op voor meer informatie.

Overzicht

merk: Hyundai Wia
jaar: 2019
MODEL: LM 1800TTSY
toepassingstype: Draaien
Vestiging: Duitsland
machinetype: Horizontale draaimachine
merk bedieningseenheid: FANUC

Technische Informatie - Hyundai Wia LM 1800TTSY

Besturingseenheid

Merk besturing: FANUC

Beweging

Aantal assen: 4
X-as verplaatsing: 165 mm
Y-as verplaatsing: 50 mm
Z-as verplaatsing: 700 mm

Technische specificatie

Spindelvermogen: 11 kW
Spindelsnelheid: 5000 RPM
Koeling door spindel: Ja

Extra informatie

Extra uitrusting

USB-interface
Driekleurig signaallicht
1 set zachte klemmen
CHIP CONVEYOR HS met zijdelingse uitworp
Transformator incl. kabel
Handpistool voor perslucht
Interface staafaanvoer // Interface staaflader
Opvangbak hoofdspil
Werkstukafvoersysteem: Afvoersysteem voor de tegenas incl. werkstuktransportband
Werkstukuitwerper / Werkstukdrm: 230 mm / Werkstuk X: 673 mm

Voordelen van de machine

Technische voordelen van de machine

Lineair (z) en vlakgeleid (x/y) 45 graden
Draaidoorsnede: 230 mm // draailengte: 673 mm
Spanklaafgrootte beide spindels: 8 inch (~210 mm)
Revolver C-as, 0,001° // revolver Y-as, ± 50 mm – bovenste revolver
Aangedreven gereedschappen: 5000 tpm, 5,5 kW
1 x axiaal aangedreven gereedschappen // 1 x radiaal aangedreven gereedschappen
Automatische gereedschapstaster
Koelvloeistoftank 270 liter // standaard koelvloeistofsproeier
Interne koeling 30 bar
Koelvloeistofpomp 30 bar (60 Hz)

Extra informatie

Aanzienlijk verkleinde interferentiecontour Betere toegankelijkheid van het werkstuk Stabilisatie van het werkstuk door axiale trekkracht tegen de werkstukaanslag Type spantang: SPANNTOP mini Model spantang: Axzug Spantangmaat: 65 Korte conusstandaard: DIN ISO 702-1 Korte conusmaat: maat 6 Lengte van de spaninrichting: 155,00 mm Diameter aan de voorzijde: 111,00 mm Maximale buitendiameter: 165,00 mm Spanpositie: 65,00 mm Schroefdraad spaninrichting: M102x1,5 Basisontwerp aanslag: geklemd Aandrijvingstype: elektrisch aangedreven Extra spantangopties: Ja Bevestiging voorste aanslag: Ja Balanskwaliteit: 4,0 Trekbuisadapter volgens tekening Voor klemvoorziening [ZCHN]: A054288.0009C Aansluiting [van klemmechanisme]: Binnendraad Aanduiding schroefdraad klemmechanisme: M102x1,5 Lengte schroefdraad klemmechanisme: 17,00 mm Positie schroefdraad klemmechanisme: 65,00 mm Maximale bedieningskracht: 65,00 kN Machinefabrikant: Hyundai WIA Machinetype: LM1800TTSY-HSP Aansluiting [van trekbuis]: Buitendraad Aanduiding schroefdraad: M74x1,5 Schroefdraadlengte: 40,00 mm Voorste positie trekbuis: 57,50 mm Slag van de klemcilinder: 17,50 mm Diameter spilboring: 76,00 mm Binnendiameter trekbuis: 66,00 mm SPANNTOP mini Axfix 65 KK6 Type spantang: SPANNTOP mini Model spantang: Axfix Spantangmaat: 65 Korte conusnorm: DIN ISO 702-1 Maat korte conus: maat 6 Type spantang: SPANNTOP mini Model spantang: Axfix Spantangmaat: 65 Norm korte conus: DIN ISO 702-1 Maat korte conus: maat 6 Lengte klemvoorziening: 138,00 mm Diameter aan de voorkant: 119,00 mm Maximale buitendiameter: 167,00 mm Klempositie: 50,00 mm Schroefdraad klemmechanisme: M94x1,5 Basisontwerp aanslag: geklemd Aandrijvingstype: mechanisch aangedreven Extra spantangopties: Ja Bevestiging voorste aanslag: Ja Balanskwaliteit: 4,0 Trekbuisadapter volgens tekening Voor klemvoorziening [ZCHN]: A071618.0004C Aansluiting [van klemvoorziening]: Binnendraad Aanduiding schroefdraad klemvoorziening: M94x1,5 Lengte schroefdraad klemvoorziening: 17,00 mm Positie schroefdraad klemvoorziening: 50,00 mm Maximale bedieningskracht: 45,00 kN Machinefabrikant: Hyundai WIA Machinetype: LM1800TTSY-GSP Aansluiting [van trekbuis]: Buitendraad Schroefdraadbenaming: M74x1,5 Schroefdraadlengte: 40,00 mm Positie trekbuis aan de voorkant: 57,50 mm Slag van de klemcilinder: 17,50 mm Diameter spilboring: 76,00 mm Binnendiameter trekbuis: 66,00 mm

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.

** De standaardleveringsomvang omvat uitsluitend de basismachine. Accessoires en perifere apparatuur worden pas tijdens het aankoopproces uitdrukkelijk bevestigd door middel van bindende overeenkomsten.
