Bewerkingscentrum UNION T105 te koop | gindumac.com

Toon in de originele taal

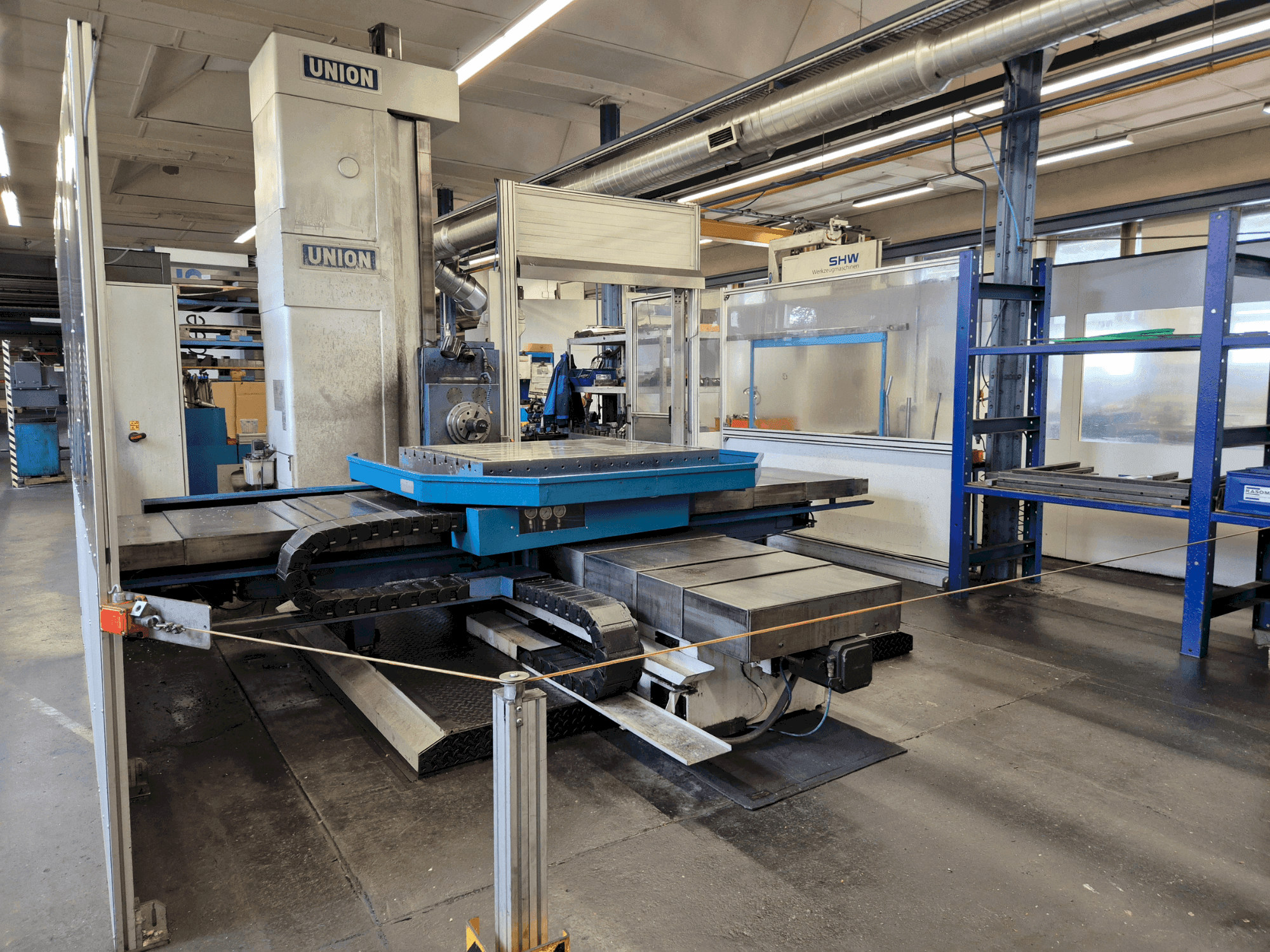

Dit UNION T105 horizontale bewerkingscentrum werd vervaardigd in 1999. Het beschikt over een werkgebied met een bewerkingshoogte van 1600 mm, een breedte van 2000 mm en een tafelbeweging in lengterichting van 1600 mm. De boorspindeldiameter is 105 mm en het omvat een Heidenhain TNC 426 besturingssysteem. De tafel zwenkt 360° met een spoed van 1°. Overweeg de mogelijkheid om dit UNION T105 horizontale bewerkingscentrum te kopen. Neem contact met ons op voor meer informatie.

Overzicht

merk: UNION
jaar: 1999
MODEL: T105
toepassingstype: Frezen
Vestiging: Duitsland
machinetype: Horizontaal bewerkingscentrum
merk bedieningseenheid: HEIDENHAIN

Technische Informatie - UNION T105

Besturingseenheid

Merk: HEIDENHAIN
Model: TNC 426

Hoofdaandrijving

Aantal assen: 3

Beweging

X-as Beweging: 1600 mm
Y-as Beweging: 2000 mm
Z-as Beweging: 1600 mm

Extra informatie

Voordelen van de machine

Technische voordelen van de machine:
- - Beweging boorspil w-as: 710 mm
- - Klemoppervlak: 1200 x 1500 mm
- - Zwenkmogelijkheid: 360°/ 1° helling
- - Nauwkeurigheid bij positioneren en herhalen: +/- 0. 025 mm
- - Vierzijdige bewerking: mogelijk

Extra informatie

- Machine nog steeds onder stroom / Y-as (verticale beweging) 1600mm/ W-as (beweging kotteras) 700mm/ Laagste positie van het middelpunt van de kotteras boven het middelpunt van de tafel 0mm/ max. Aanvoerkracht Y 16000 kN/ max. Aanzetkracht W16000 kN/ Aanvoersnelheid 2...4000 mm/min/ ijlgangsnelheid Y 6 m/min/ ijlgangsnelheid W 4 m/min/ Diameter boorspindel105 mm/ Aantal tandwieltrappen 2/ Toerentalbereik I. Tandwieltrap min-¹5...630/ Toerentalbereik II. Tandwieltrap min-¹631...2000/ Hoofdaandrijfvermogen (S1-Bedrijf) 22kW/ max. Koppel op de spindel (S1-bedrijf) 1327 Nm/ max. Koppel op de spindel (S6-werking, 60% ED) 2000 Nm/ Benodigde ruimte, L x B x H mm zie installatieplan/ Nettogewicht (boven uitvoering) ca. 17 200 kg/ Aansluitwaarden, elektrisch: Totaal vermogen 63 kVa/ Voorzekering A125/ Nominale stroom A92/ Doorsnede van de toevoerleiding 50 mm²/ Bedrijfsspanning, machine/ schakelkast/stopcontacten 400/230V +6/-10%/ Frequentie Hz50/ Stuurspanning 24V ±10%/ Aansluiting schakelkastverlichting en contactdoos A 10/ Beschermingsklasse machine IP 54/ Beschermingsklasse schakelkast IP 54/ Y-as (verticale beweging) 1600mm/ W-as (beweging kotteras) 700mm/ Laagste positie van het middelpunt van de kotteras boven het middelpunt van de tafel 0mm/ max. Aanvoerkracht Y 16000kN/ max. Aanzetkracht W 16000kN/ Aanvoersnelheid 2...4000 mm/min/ ijlgangsnelheid Y 6 m/min/ ijlgangsnelheid W 4 m/min/ Diameter boorspindel 105mm/ Aantal tandwieltrappen 2/ Toerentalbereik I. Tandwieltrap min-¹5...630// Toerentalbereik II. Tandwieltrap min-¹631...2000// Hoofdaandrijfvermogen (S1-Bedrijf) 22kW max./. Koppel op de spindel (S1-werking) 1327 Nm max.// Koppel op de spindel (S6-werking, 60% ED) 2000 Nm

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
