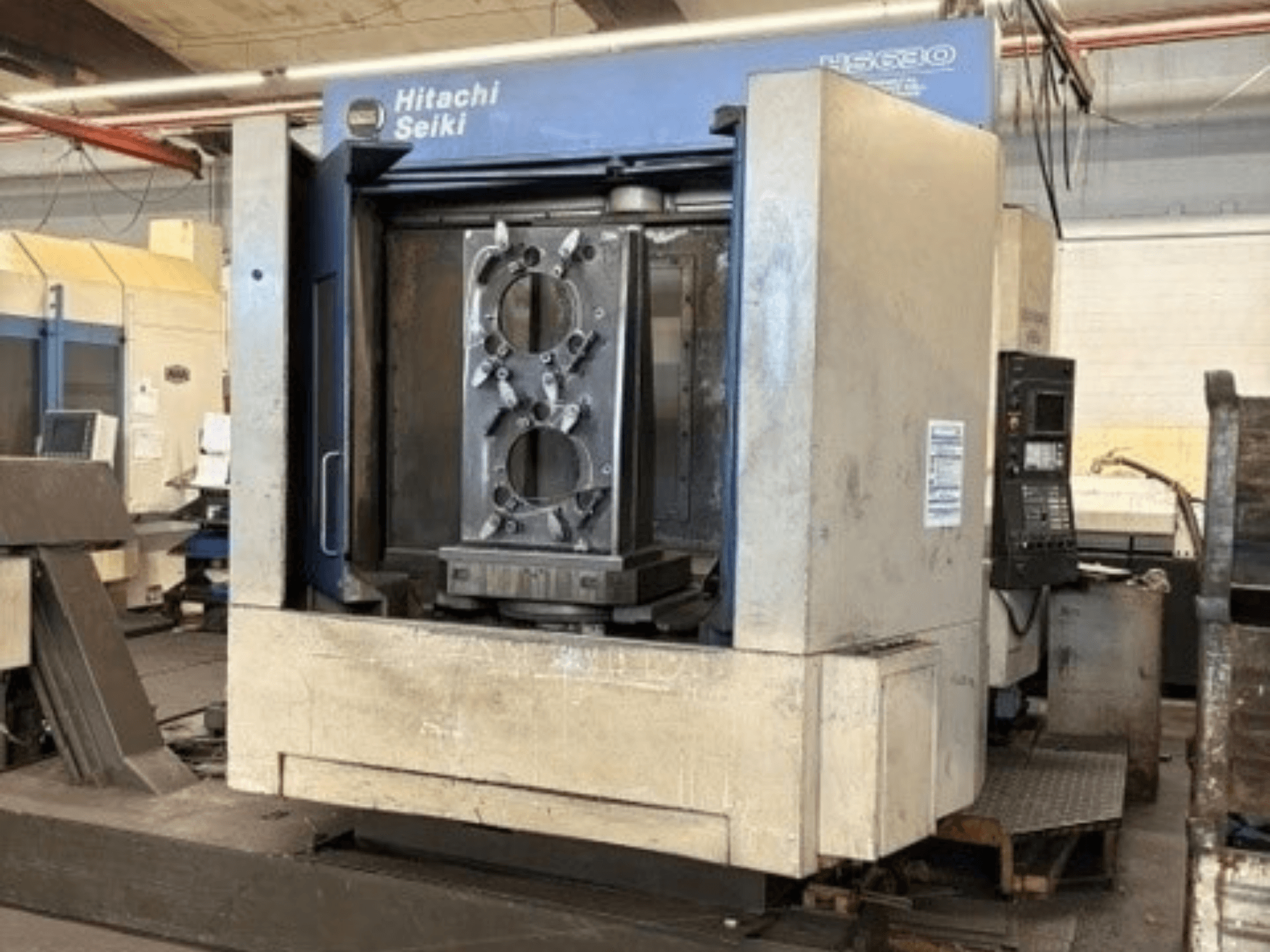

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Recente onderhoudswerkzaamheden / upgrades: voorzien van nieuwe lineaire geleidingen op de Y-as, gereviseerde kogelomloopspindel met nieuwe lagers

- Besturingssysteem: Seikos Lambda / Fanuc-besturing

- Werkgebied tafel: 630 x 630 mm

- Indexeringshoek: 1° (360°)

- Indexeringsmethode: absoluut, 3 posities

- Draagvermogen pallet: max. 1200 kg

- Afstand spilcentrum tot tafeloppervlak: 100 - 900 mm

- Afstand spilneus tot midden van de tafel: 150 - 1000 mm

- Spilconus: NT50 / NT40

- Spiltoerental: 1,0 - 6000 tpm / 100 - 10.000 tpm (volautomatisch en traploos)

- Kleinste stapgrootte: 0,001 mm

- Snijvoortgang: 1 - 20.000 mm/min

- Stapsgewijze verplaatsingssnelheid: 5000 mm/min

- Eiloodsnelheid: 45.000 mm/min

- Spindelmotor (AC 50% ED): 30/45 kW (40/30 HP)

- Hydraulische motor: 2,2 kW (3 HP) - 4P

- Smeermotor: 17-2 (0,02)-2 W (HP)-P

- Aandrijfmotor X-as: FANUC MODEL α30

- Aandrijfmotor Y-as: FANUC MODEL α40F

- Aandrijfmotor Z-as: FANUC MODEL α30

- Indexeringsmotor tafel: 1,0 kW (1,4 HP)

- Spilkoelmotor: 0,4 kW (0,5 HP) - 4P

- ATC-gereedschapscapaciteit: 40 stuks (optioneel 60 / 90 / 120 gereedschappen)

- Max. gereedschapsdiameter: Ø 125 mm

- Max. gereedschapslengte: 500 mm

- Max. gereedschapsgewicht: 25 kg

- Gereedschapsselectiemethode: willekeurig / bidirectioneel via 2- en 4-cijferige T-Word

- APC-wisselmethode: roterend type

- Gewicht van de machine: 15.000 kg (33.000 lbs)

- Standaard gereedschapsschacht: BT50

- Tolerantie slingering gereedschapsschacht: max. 0,025 mm (posities A en B)

- Haaksheid van de gereedschapsschacht: 0,015/100 mm ten opzichte van vlak A
