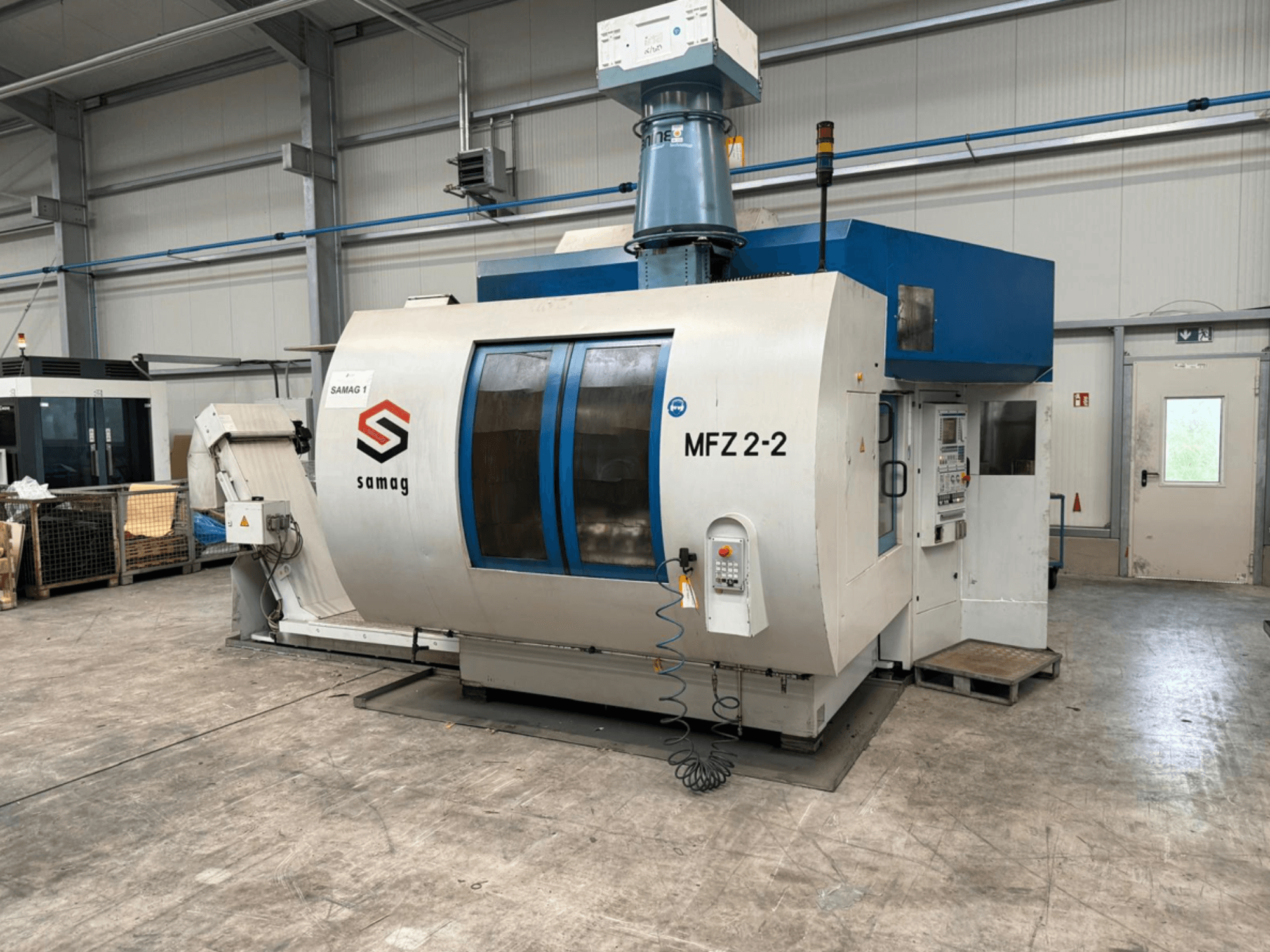

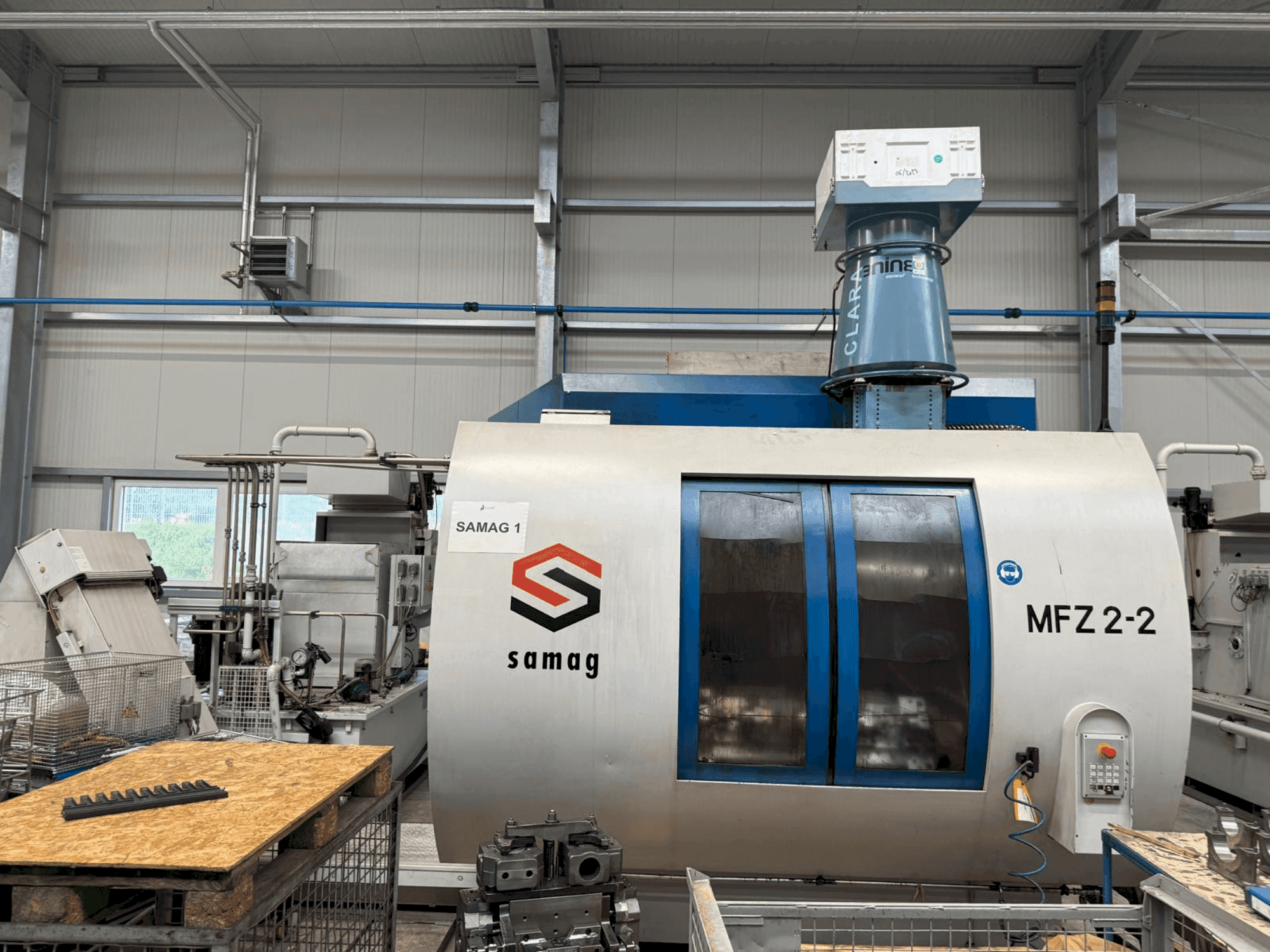

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Opbergen van gereedschap

  • Type: Decagon

  • Aantal opslaglocaties: 100 (2x50)

  • Aantal cassettes: 10

  • Locaties cassettes: 10

  • Cassetteafstand: 90 mm

  • Max. snelheid cassettemagazijn: 8,3 min

  • Vertragingstijd van maximale cassettemagazijnsnelheid tot stilstand: 300 ms

  • Max. gewicht gereedschap: 280 kg

  • Max. gereedschapsgewicht/kunststof spantang: 6 kg

  • Max. gereedschapsgewicht/ stalen spantang: 8 kg

  • Max. gereedschapsdiameter met vrije aangrenzende plaatsen 160 mm

  • Rotatie-as: 10x36

  • Tijd tot wisselen van dichtstbijzijnde cassette (links/rechts): 1.5 s

  • Wisselen van gereedschap op spindel, gemiddeld spaan-naar-spaan (VDI 2852), zonder wielrotatie: 4.5 s

• Assen en rijpaden

  • Trajecten

    • Y-as (verticaal) werkslag: 500 mm

    • Y-as (verticaal) totale slag incl. gereedschapswissel: 775 mm

  • Asversnelling X/Y: 0,6 xg / 0,8 xg

• Hoofdspilaandrijving

  • Spindeleenheid: GMN hoogfrequent spindel HCS 220-16000/28

  • Spindelafstand: 450 mm

  • Diameter messen: 220 mm

  • Gewicht: 110 kg

  • Aandrijfmotor: 1FE1 083-4WN11-1BA2

  • Koppel (S1): 65 Nm

  • Koppel (S2): 74 Nm

• Werkstukdrager

  • W-as zwenkeenheid

    • Zwenktijd 180°: 4.5 s

    • Diameter voorplaat/tegenlager: 500/345 mm

    • Snelheid aandrijving/tegenlager (max.): 15/20 min

    • Massatraagheidsmoment: 140 kgm²

    • Toelaatbaar kantelmoment: 8.000 Nm

    • Toelaatbaar tangentieel moment aandrijving/tegenlager: 10.000/5.000 Nm

    • Vergrendelingskracht van Hirth tandwieloverbrenging bij 100 bar/tegenlager: 190/175 kN

  • Werkstukhouder A1/A2-as

    • Deelhoek: 3

    • Zwenktijd 180°: 3.5 s

    • Diameter voorplaat/tegenlager: 345 mm

    • Snelheid (max.): 20 min

    • Massatraagheidsmoment: 20 kgm

    • Toelaatbaar kantelmoment: 3.000 Nm

    • Toelaatbaar tangentieel koppel aandrijving/tegenlager: 5.000 Nm

• Netspanning: 400 V

• Frequentie: 50 Hz

• Stuurspanning: DC 24 V

Extra uitrusting

• Koelsmeersysteem (schraperbandtransporteur)

  • Afmetingen (L x B x H): 2885 x 1095 x 1830 mm

  • Loshoogte: 1020 mm

  • Gatzeef: 500 μm

  • Vulvolume: 100 l

  • Pomp voor afvalwater: 380 l/min bij 1,6 bar

• Centrale koeleenheid

  • Type: DK 160-V/SO

  • Koelvermogen: 1900 W

  • Min./Max. omgevingstemperatuur: 10/40 °C

  • Max. wateruittredetemperatuur: 20 °C

  • Condensatietemperatuur: 40 °C

  • Koelmiddel: R134a, 2 kg

  • Aangesloten elektrisch vermogen: 5,1 kW

• Schoonwatertank (leeg): 930 kg

• Spanentransporteur (leeg): 450 kg
