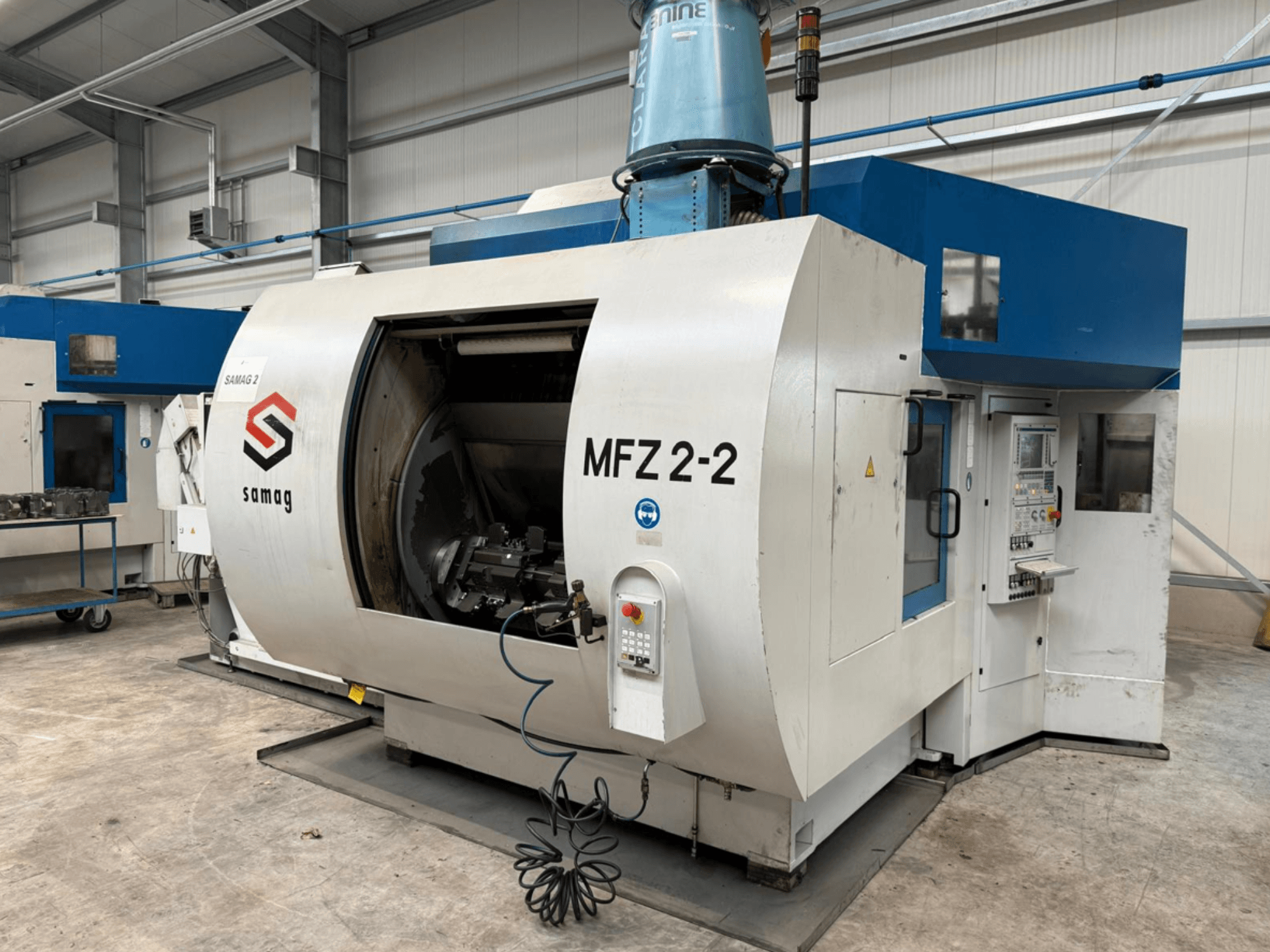

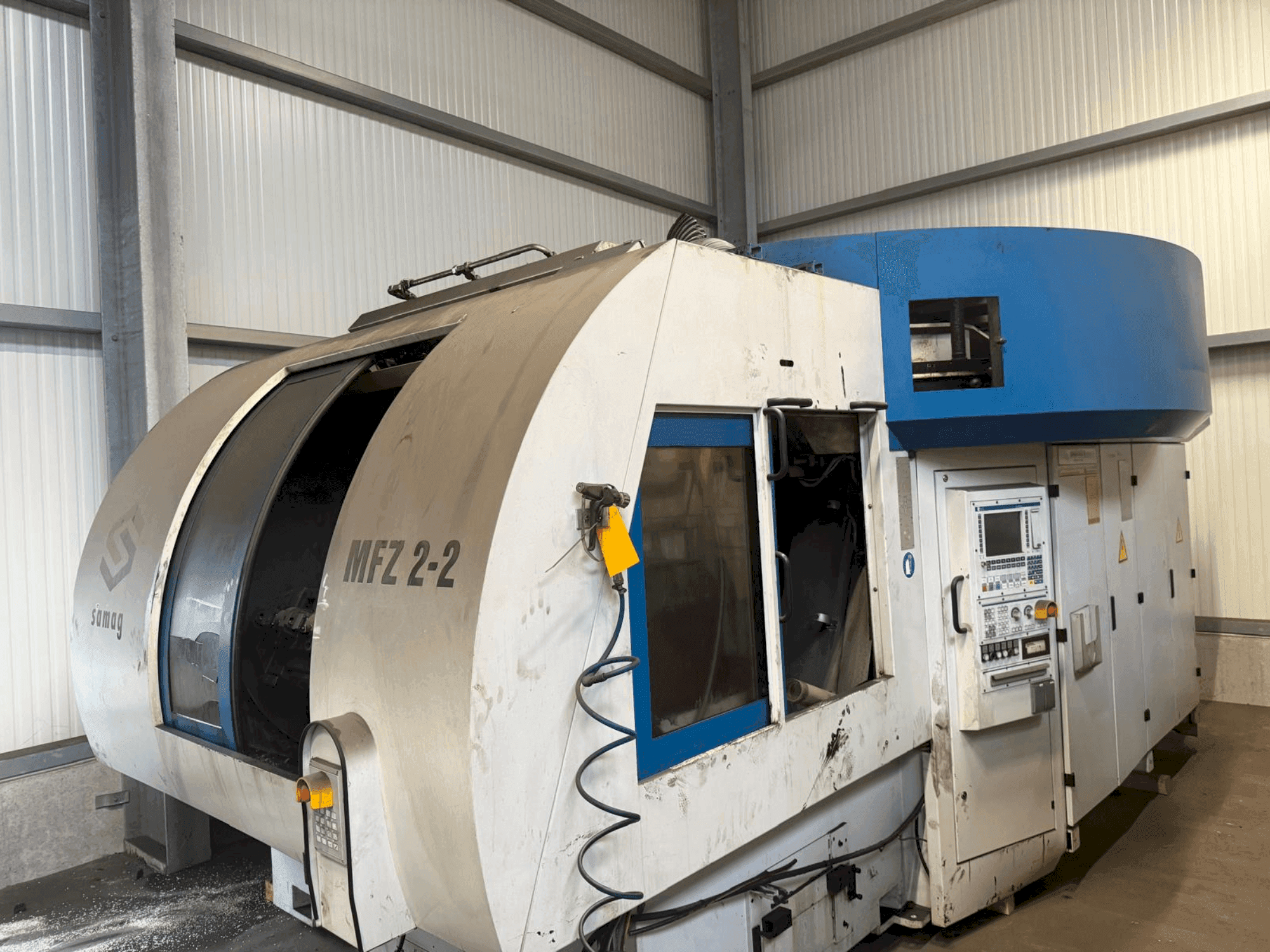

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Opbergen van gereedschap

  • Type: Decagon

  • Aantal opslaglocaties: 100 (2x50)

  • Aantal cassettes: 10

  • Locaties cassettes: 10

  • Cassetteafstand: 90 mm

  • Max. snelheid cassettemagazijn: 8,3 min

  • Vertragingstijd van maximale cassettemagazijnsnelheid tot stilstand: 300 ms

  • Max. gewicht gereedschap: 280 kg

  • Max. gewicht gereedschap (kunststof spantang): 6 kg

  • Max. gewicht gereedschap (stalen spantang) 8 kg

  • Max. gereedschapsdiameter met vrije aangrenzende plaatsen 160 mm

  • Rotatie-as: 10x36

  • Tijd tot wisselen van de dichtstbijzijnde cassette (links/rechts): 1.5 s

  • Wisselen van gereedschap op de spindel (gemiddelde spaan-naar-spaan zonder wielrotatie, VDI 2852): 4.5 s

• Assen en rijpaden

  • Verplaatsingswegen: Y (verticaal) werkslag 500 mm; Y (verticaal) totale slag incl. gereedschapswissel 775 mm

  • Asversnelling (X/Y): 0,6 xg, 0,8 xg

• Hoofdspilaandrijving

  • Spindeleenheid: GMN hoogfrequent spindel HCS 220-16000/28

  • Spindelafstand: 450 mm

  • Diameter messen: 220 mm

  • Gewicht spindeleenheid: 110 kg

  • Aandrijfmotor: 1FE1 083-4WN11-1BA2

  • Koppel (S1): 65 Nm

  • Koppel (S2): 74 Nm

• Werkstukdrager (W-as zwenkeenheid)

  • Zwenktijd 180°: 4.5 s

  • Diameter voorplaat/tegenlager: 500/345 mm

  • Snelheid aandrijving/tegenlager (max.): 15/20 min

  • Massatraagheidsmoment: 140 kgm²

  • Toelaatbaar kantelmoment: 8000 Nm

  • Toelaatbaar tangentieel moment (aandrijving/tegenlager): 10.000/5.000 Nm

  • Vergrendelingskracht van Hirth tandwieloverbrenging bij 100 bar (aandrijving/tegenlager): 190/175 kN

• Werkstukhouder A1/A2-as

  • Deelhoek: 3

  • Zwenktijd 180°: 3.5 s

  • Diameter voorplaat/tegenlager: 345 mm

  • Snelheid (max.): 20 min

  • Massatraagheidsmoment: 20 kgm

  • Toelaatbaar kantelmoment: 3.000 Nm

  • Toelaatbaar tangentieel koppel (aandrijving/tegenlager): 5.000 Nm

• Netspanning: 400 V

• Frequentie: 50 Hz

• Stuurspanning: DC 24 V

• Vermogen: 72 kW

Extra uitrusting

• Koelsmeersysteem (spanenbeheer)

  • Type: Schraperbandtransporteur

  • Afmetingen (L x B x H): 2885 x 1095 x 1830 mm

  • Loshoogte: 1020 mm

  • Spleetzeef: 500 μm

  • Vulvolume: 100 l

  • Pomp voor afvalwater: 380 l/min bij 1,6 bar

• Centrale koeleenheid

  • Type: DK 160-V/SO

  • Koelvermogen: 1900 W

  • Min./Max. omgevingstemperatuur: 10/40 °C

  • Max. wateruittredetemperatuur: 20 °C

  • Condensatietemperatuur: 40 °C

  • Koelmiddel: R134a, 2 kg

  • Aangesloten elektrisch vermogen: 5,1 kW

• Randmassa's

  • Massa schoonwatertank (leeg): 930 kg

  • Massa spanentransporteur (leeg): 450 kg

• Eén slachtmachine (optioneel)

• 3D-gegevens/CAD van de klemtoren (mogelijkheid voor 3 klemmen) (optioneel)

• 2 vervangende torens en onderdelenpakket (optioneel)
