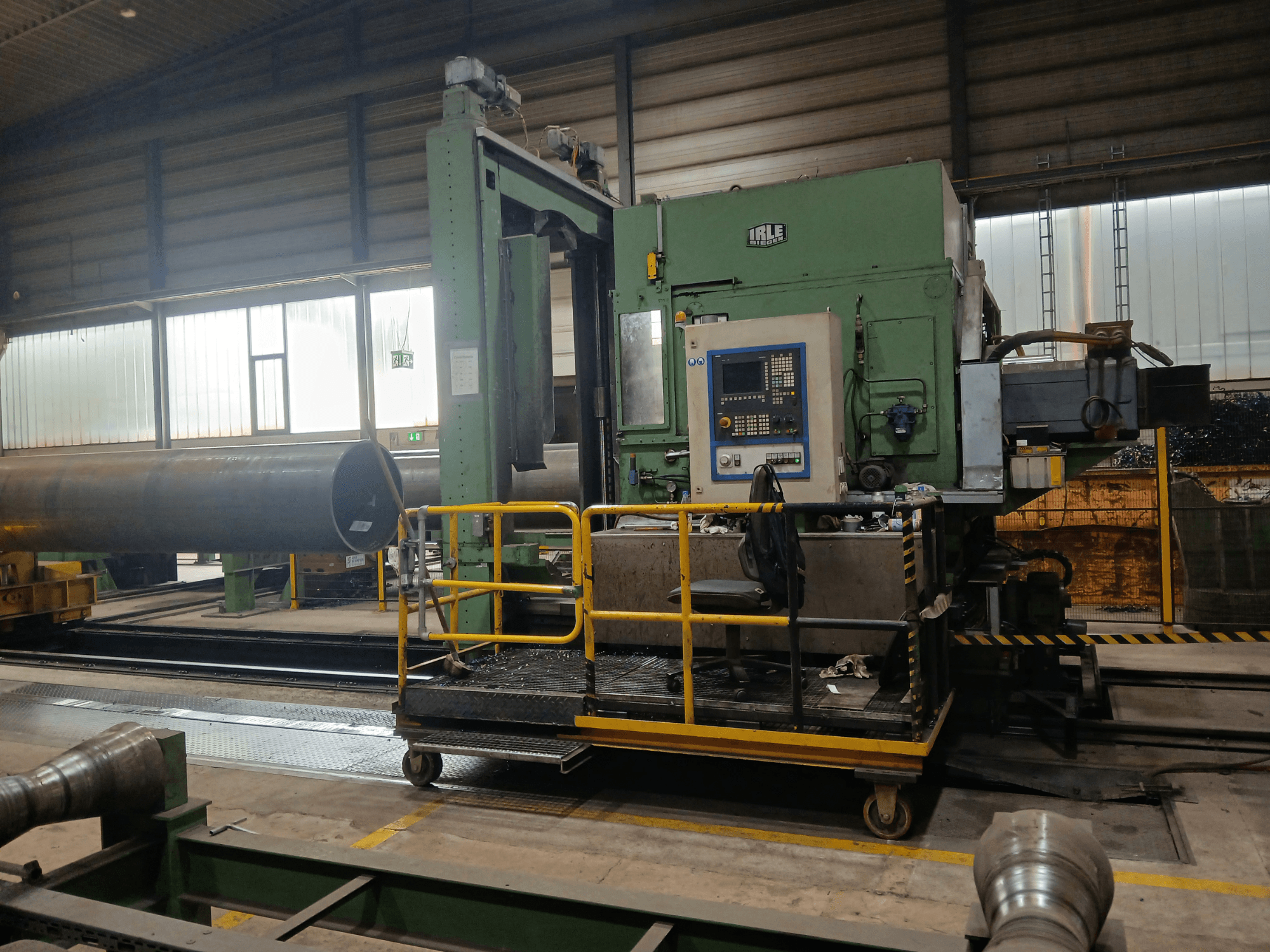

Horizontaal bewerkingscentrum, bouwjaar 2004. Deze IRLE IRD 1600 CNC kan buizen met een maximale diameter van 1.625 mm en een maximale lengte van 13.200 mm bewerken. De machine is geschikt voor een maximale wanddikte van 70 mm en kan buizen met een gewicht tot 250 kN verwerken. Als u op zoek bent naar hoogwaardige bewerkingsmogelijkheden, overweeg dan de IRLE IRD 1600 CNC-machine die wij te koop aanbieden. Neem contact met ons op voor meer informatie.
Overzicht
- merk: IRLE
- jaar: 2004
- MODEL: IRD 1600 CNC
- toepassingstype: Frezen
- Vestiging: Duitsland
- machinetype: Horizontaal bewerkingscentrum
Technische Informatie - IRLE IRD 1600 CNC
Beweging
- Aantal assen: 2
- X-as verplaatsing: 650 mm
- Z-as verplaatsing: 800 mm
Technische specificatie
- Spindelvermogen: 100 kW
- Spindelsnelheid: 105 RPM
Extra informatie
- Max. diameter van de te bewerken buis: 1.625 mm
- Min. te bewerken buisdiameter: 406 mm
- Max. lengte van de te bewerken buis: 13.200 mm
- Minimale lengte van de te bewerken buis: 6.000 mm
- Min. wanddikte van de buis: 12 mm
- Max. wanddikte van de buis (kopieerproces): ca. 40 mm
- Max. wanddikte van de buis (CNC-bewerking): 70 mm
- Max. te dragen buisgewicht: 250 kN
- Hoogte tussen de halvloer en de buisinlaat: 800 mm
- Totale lengte van de machine: ca. 24.000 mm
- Totale breedte van de machine: ca. 4.100 mm
- Totale hoogte van de vloer tot de bovenkant van de klem: 5.000 mm
- Totaal gewicht van de machine: ca. 700 kN
- Bedrijfsspanning: 400 V, driefasig, 50 Hz
- Besturingsspanning: 220 V DC / 50 Hz
- Nominale bedrijfsstroom: 400 A
- Tussenbed - Lengte van het bed: ca. 3.950 mm
- Tussenbed - Breedte: ca. 1.800 mm
- Tussenbed - Bedhoogte (incl. chassis): ca. 600 mm
- Tussenbed - Verplaatsingssnelheid op funderingsrails: 500 - 5.000 mm/min
- Tussenbed - Vermogen aandrijfmotor: 5,5 kW
- Spil - Toerentalbereik spilplaat: 7 - 105 min⁻¹
- Spilhus - Motortoerentallen: 300 - 4.500 min⁻¹
- Spilhus - Motorvermogen: 100 kW
- Spil - Motorvermogen (S1-bedrijf): 105 kW
- Spil - Max. koppel op de spanplaat (S1-bedrijf): 33.000 Nm
- Spilkop - Karakteristiek toerental: 27 min⁻¹
- Spilkop - Diameter hoofdspil (voorste lagers): 300 mm
- Spanklauwplaat (X-as) - Diameter spanklauwplaat: ca. 1.950 mm
- Spanklauw (X-as) - Verplaatsingsbereik NC-gereedschapshouder: ca. 650 mm
- Spantangplaat (X-as) - Aanzet van de gereedschapshouder (traploos instelbaar): 0,5 - 1.500 mm/min
- Spanklauwplaat (X-as) - Max. haalbare voedingskracht: 25 kN
- Aandrijfkast (Z-as) - Verplaatsingsweg van de spilkop op het machinebed: 800 mm
- Voedingsreductor (Z-as) - Voedingssnelheid (traploos instelbaar via AC-servomotor): 0,5 - 200 mm/min
- Voedingsreductor (Z-as) - Eilooksnelheid: 1.500 mm/min
- Voedingsreductor (Z-as) - Voedingskracht: 30 kN
- Voedingsreductor (Z-as) - Koppel van de voedingsmotor: 27 Nm
- Buisklemsteunen - Klembereik: 406 - 1.625 mm
- Buisklemsteunen - Draagvermogen per steun: 150 kN
- Buisklemsteunen - Instelbare klemkracht: 10 - 200 kN
- Buisklemsteunen - Max. verstelsnelheid van centraal bewegende klembalken: 600 mm/min
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
