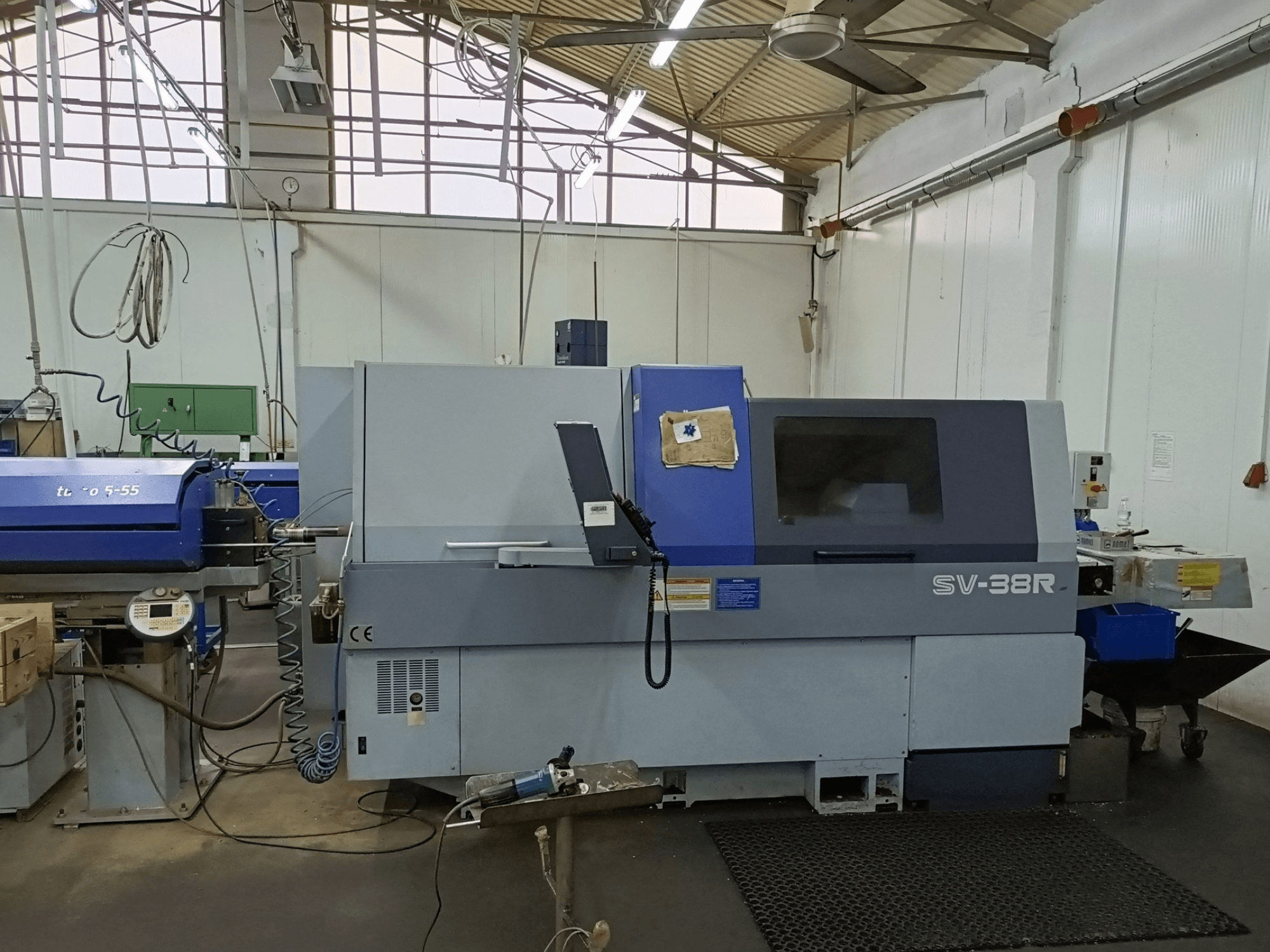

STAR MICRONICS - SV-38R type BPL-TUR-STA-2015-00001

• Asdiagram: X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3, B3, C1, C2

• Bewerkingscapaciteit:

  • Max. draaidiameter: 38 mm

  • Max. slag van de kop: 350 mm

  • Snelverplaatsing: X1/X2/X3/Y1/Z1/Z2/Z3 30 m/min; Y2 20 m/min; Y3 15 m/min

• Hoofdspil:

  • C-asbesturing

  • Motorvermogen: 7,5 kW continu / 11 kW (10 min, 25% belasting)

  • Spantang hoofdspil

  • Synchrone roterende geleidingsbus met luchtblazing

• Hulpspil:

  • Max. toerental: 7.000 tpm

  • C-asbesturing

  • Motorvermogen: 5,5 kW continu / 7,5 kW (10 min, 40% belasting)

  • Spantang van de subspil

  • Luchtblazer

• Gereedschapssysteem:

  • Gereedschapshouder met 5 posities

  • Gereedschapstoren met 10 posities

  • Achterbewerkingseenheid met 8 spindels

  • Boorbewerking aan de voorzijde: 3 gereedschappen per station

  • Max. boordiameter: 23 mm

  • Max. tapcapaciteit: M16 × 2,0

• Aangedreven gereedschap:

  • Gang-gereedschapshouder: 4 aangedreven posities; max. toerental 6.000 tpm; motor 2,2 kW

  • Revolver: 2 aangedreven gereedschappen per station; max. toerental 5.700 tpm; motor 2,7 kW continu / 4 kW (5 min, 30% belasting)

  • Max. boordiameter (aangedreven): 10 mm

  • Max. tapcapaciteit (aangedreven): M8 × 1,25

• Ingebouwde/standaarduitrusting:

  • Detectie van gebroken snijgereedschap

  • Automatische centrale smering

  • Hydraulische eenheid

  • Pneumatische eenheid

  • Koelvloeistofpeilindicator

  • Lekdetectieschakelaar

  • Verlichting van het werkgebied

  • RS-232C-interface

• Bedrijfsuren en tellers:

  • Inschakelduur: 24.295 uur 59 min

  • In bedrijf: 21.038 uur 55 min 37 sec

  • Snijden: 6.872 uur 30 min 44 sec

Aanvullende uitrusting

• Staafaanvoer: FMB Maschinenbau, model FMB turbo 5-55 / 3200 A (bouwjaar 2016)

  • Max. staaflengte: 3.200 mm

  • Staafdiameterbereik volgens meegeleverde specificaties: 5–65 mm (te bevestigen aan de hand van de documentatie van de stangtoevoer)

  • Toevoersnelheid: 0–1.000 mm/s; Terugvoersnelheid: 0–1.000 mm/s

  • Interface staafaanvoer

  • Opmerking: De daadwerkelijke bewerkingsdiameter is beperkt tot 38 mm door de draaibank

• Transportband voor afgewerkte onderdelen
