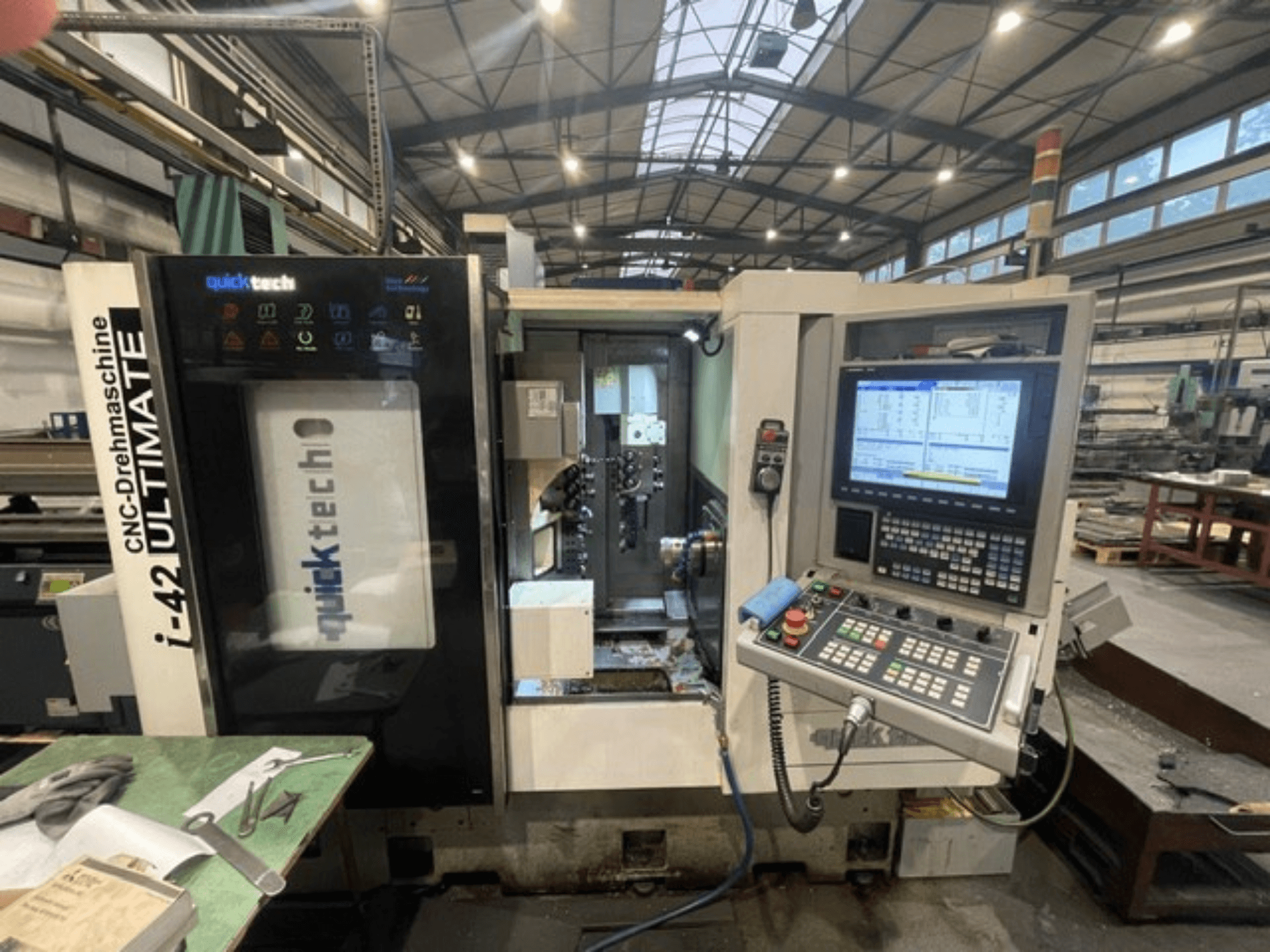

Deze 7-assige Quick-Tech I-42U werd vervaardigd in 2015. Hij heeft een maximale staafdiameter van 42 mm en een maximale bewerkingslengte van 250 mm. De machine is uitgerust met een krachtig spiltoerental van 6000 tpm en heeft een automatische stafaanvoer. Als je op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan de Quick-Tech I-42U Zwitserse draaimachine die we te koop hebben. Neem contact met ons op voor meer informatie.
Overzicht
- merk: Quick-Tech
- jaar: 2015
- MODEL: I-42U
- productie-uren: 5159
- toepassingstype: Draaien
- Vestiging: Tsjechië
- machinetype: Zwitserse draaimachine
- merk bedieningseenheid: MITSUBISHI
Technische Informatie - Quick-Tech I-42U
Besturingseenheid
- Merk besturing: MITSUBISHI
Afmetingen
- Machinehoogte: 1900 mm
- Machinelengte: 3500 mm
- Machinegewicht: 4200 kg
- Machinebreedte: 1900 mm
Beweging
- Aantal assen: 7
- X-as verplaatsing: 150 mm
- Y-as verplaatsing: 385 mm
Technische specificatie
- Tegen-spindel: Ja
- Aangedreven gereedschappen: Ja
- Max. staafdiameter: 100 mm
- Spindelvermogen: 7.5 kW
- Spindelsnelheid: 6000 RPM
Extra informatie
Besturing
Mitsubishi M720 CNC
15" LCD-kleurenscherm
Deur met LED-indicatoren
Operationele signalering en automatische alarmschakelaar
Ingebouwde communicatie/interface met staafdosering
CE-keurmerk
Gids/handleiding
Hoofdspindel
Lagerdiameter: 100,0 mm
Max staaf-ø: 42 mm
Max bewerkingslengte: 250,0 mm
Spantang: DIN-173E42B
Spilneus: A2-5
Spindelboring: 44,0 mm
C-as: 0,001°
Tegenspil
Max staaf-ø: 42 mm
Max bewerkingslengte: 100 mm
Spantang: DIN-173E-42B
Spilneus: A2-5
Toerental: 4000 rpm
Vermogen: 3,7 kW
C1-as: 0,001°
Travels en assen
X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°
X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm
Servomotoren (X, Y, Z, X1, Y1, Z1): Mitsubishi AC Servo, 1,5 kW elk
Indexeren vanaf gereedschapspositie: 0.3 s
Wisseltijd gereedschap (snede/snede): 0.6 s
Gereedschapskop (hoofd)
Gecombineerd type
Gereedschappen: 6 extern, 5 intern
Afmeting extern gereedschap: 20,0 × 20,0 mm
Max. intern gereedschap: ER20 / 20,0 mm
Aangedreven gereedschappen (hoofd)
B-as met 12 aangedreven gereedschappen
Vermogen: Mitsubishi AC-servo, 15 kW
Toerental: 4000 rpm
Max. gereedschapgrootte: ER-20
Max boordiameter: 12 mm
Max schroefdraad: M10 × 1.5
Gereedschapskop (teller)
Gecombineerd type
Gereedschappen: 5 extern, 9 intern
Afmeting extern gereedschap: 20,0 × 20,0 mm
Max. intern gereedschap: ER20 / 20,0 mm
Aangedreven gereedschap (teller)
Aantal: 6 (3 axiaal, 3 radiaal)
Vermogen: Mitsubishi AC-servo, 1,5 kW
Toerental: 4000 rpm
Max. gereedschapgrootte: ER-20
Max boordiameter: 12 mm
Max schroefdraad: M10 × 1.5
Hydraulisch systeem
Hydraulische motor: 0,75 kW
Max systeemdruk: 50 kg/cm3
Smeersysteem
Smeermotor: 25 W
Tankinhoud: 2 l
Koelsysteem
Koelvloeistoftank: 200 l
Koelvloeistofmotor: 1/4 PK
Druk koelmiddel: 2,5 MPa
Lengte: 2900 mm (3500 mm inclusief spanentransporteur, die deel uitmaakt van de machine)
Standaard uitrusting inbegrepen
Basisuitrusting met gereedschap
Gereedschapshouder en spantangset
Automatische smering
Spaanafvoer/spaanafvoer (geïntegreerd, volgens maatschets)
Werkstukverwijdering (schop) - indien geïntegreerd
15" LCD-kleurenscherm
Bedieningssignalering en automatische alarmschakelaar
Gids/handleiding
Deur met LED-indicatoren
Extra uitrusting
Automatische staafinvoer, 1200 mm lengte
Werkstukafvoerband
Werkstukafvoerschep (indien geleverd als externe eenheid)
Transformator 380-440 V, 60/50 Hz
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
