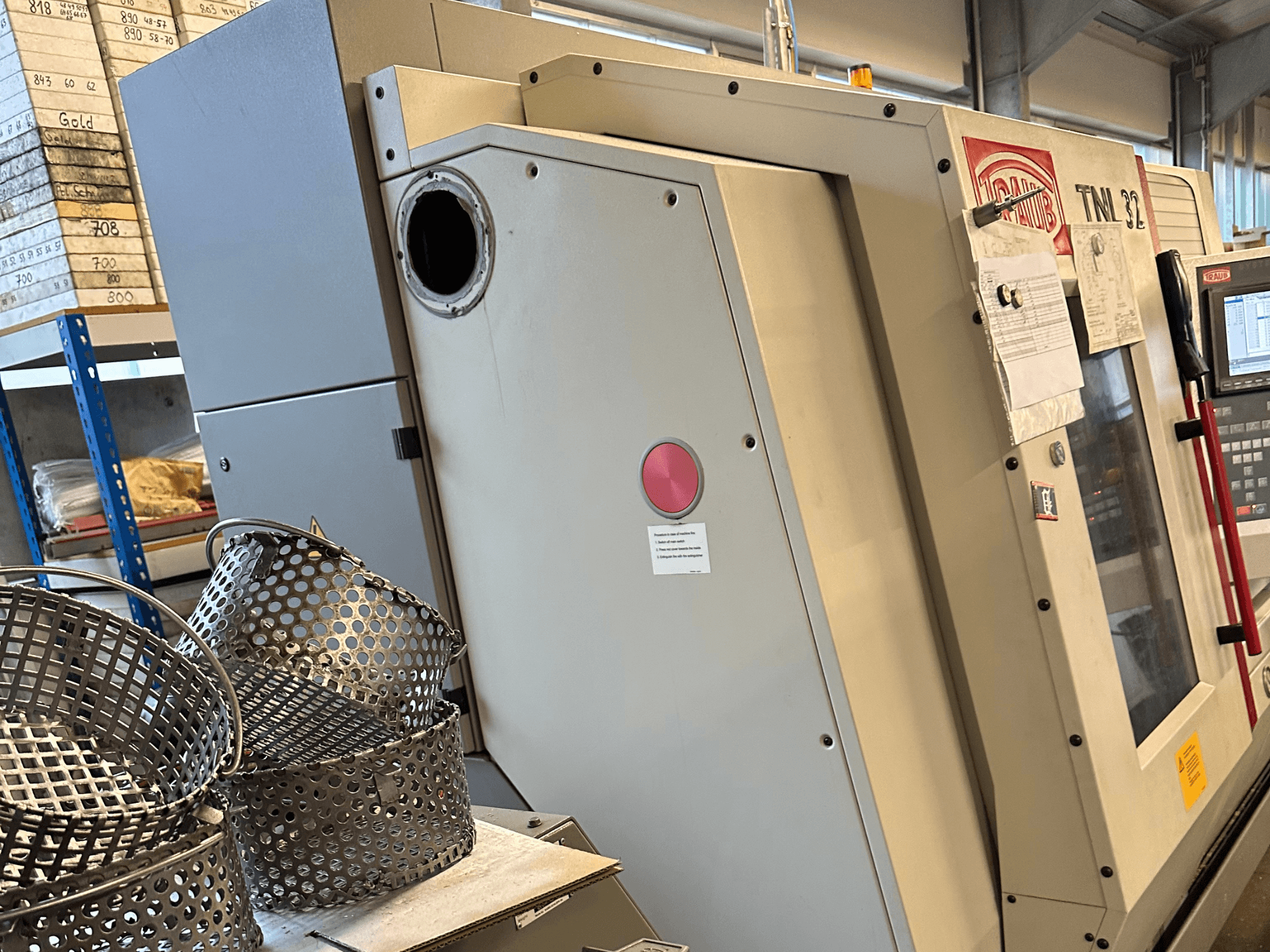

TRAUB - TNL 32 PDE-TUR-TRA-2012-00001

• Aantal revolverkoppen: 2

• Maximale verplaatsing Z-as: 305 mm

• Koppel hoofdspil: 21/32 Nm

• Resolutie C-as hoofdspil: 0,001°

• Gereedschapsstations revolver 1: 10

• Aantal aangedreven gereedschapsstations revolver 1: 10

• Snelheid aangedreven gereedschap revolver 1: 12.000 tpm

• Vermogen aangedreven gereedschap revolver 1: 1,5 / 2,5 kW

• Revolver 1 gereedschapshouderdiameter: 45 mm

• Revolver 1 Schacht draaigereedschap: 16 x 16 mm

• Revolver 1 X-asverplaatsing: 140 mm

• Revolver 1 Z-asverplaatsing: 305 mm

• Revolver 1 H-asresolutie: 0,001°

• Revolver 1 Chip-to-chip-tijd: 0,3 sec

• Revolver 2 gereedschapsstations: 9

• Revolver 2 Aantal aangedreven gereedschapsstations: 9

• Revolver 2 Snelheid aangedreven gereedschap: 12.000 tpm

• Revolver 2 Vermogen aangedreven gereedschap: 1,5 / 2,5 kW

• Revolver 2 gereedschapshouderdiameter: 45 mm

• Revolver 2 draaigereedschapsschacht: 16 x 16 mm

• Revolver 2 X-asverplaatsing: 140 mm

• Revolver 2 Y-asverplaatsing: -25 / +40 mm

• Revolver 2 Z-asverplaatsing: 320 mm

• Revolver 2 Spanen-tot-spanen-tijd: 0,3 sec

• Toerental tegenas: 8.000 tpm

• Vermogen tegenas: 1,5 / 2,5 kW

• Koppel tegenas: 4,5 / 7,7 Nm

• Resolutie C-as tegenas: 0,001°

• Maximale opspannlengte: 250 mm

• Maximale staafdiameter (tegenas): 32 mm

• Achterste bewerkingsgereedschapstations: 8

• Aantal aangedreven gereedschapsstations voor achterbewerking: 3

• Toerental aangedreven gereedschap achterbewerking: 12.000 tpm

• Vermogen aangedreven gereedschap achterbewerking: 1,5 / 2,5 kW

• Diameter gereedschapshouder achterbewerking: 36 mm

• Snelverplaatsing (X / Y / Z): 20 / 20 / 20 m/min

• Maximale voedingssnelheid: 20.000 mm/min

• Totaal benodigd vermogen: 46 kW

• Benodigde ruimte incl. stanglader: 8.000 x 2.500 x 2.600 mm

• Spaanband: Optioneel, niet inbegrepen

• Koelsysteem: Ja

• Gereedschapstorens: 2

• Achterbewerkingseenheid: Ja

• Stanglader-interface: Ja

• Staafaanvoer: LNS Hydrobar Express 332 S2 / 3 m

• Elektronisch handwiel: Ja

• Hydraulische eenheid: Ja

Machinedefecten: De tegenspindel is momenteel onbruikbaar door langdurige stilstand. Ofwel de sensor, ofwel de motor is defect.
