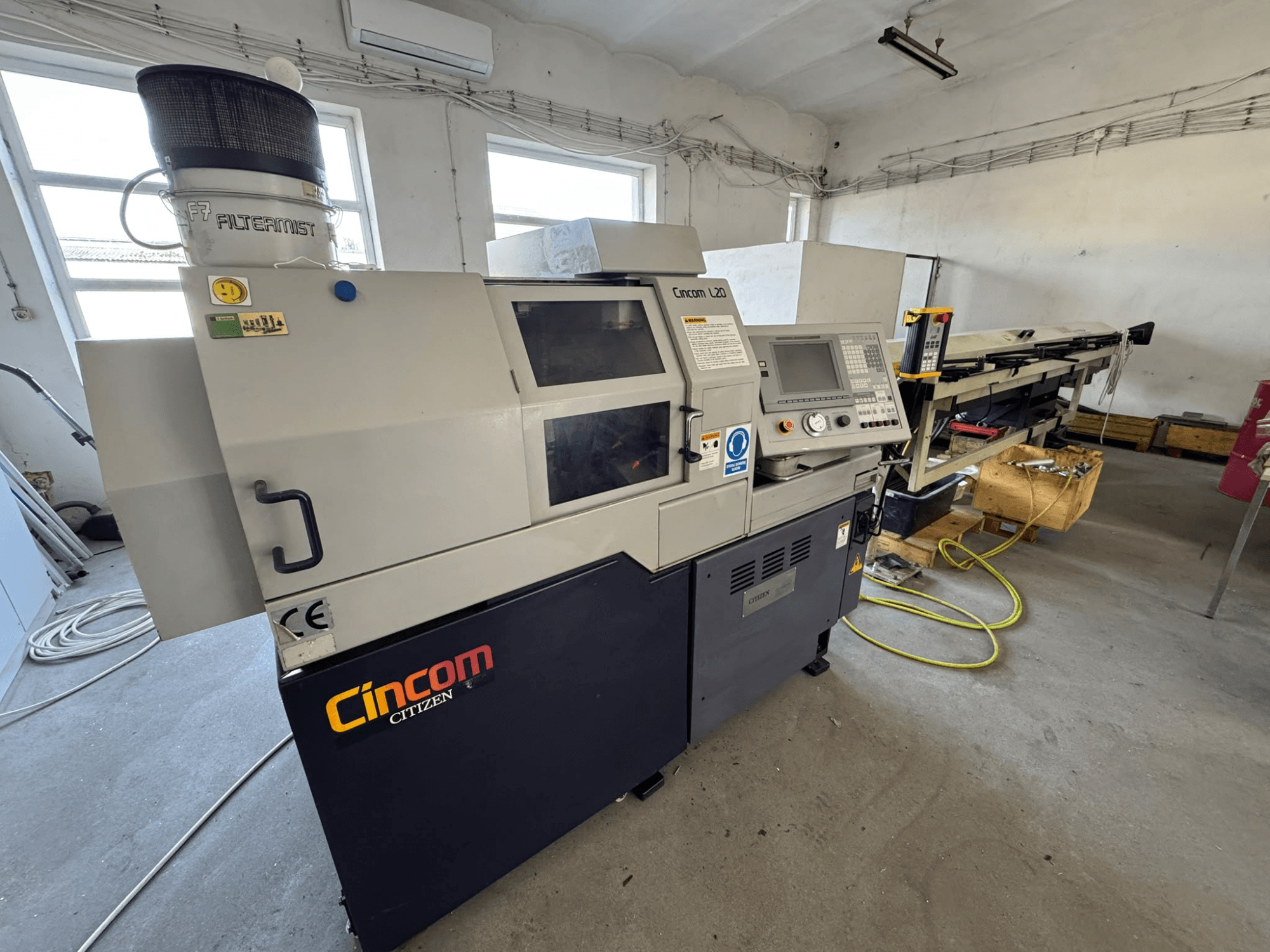

Citizen - Cincom L20 VIIPL-TUR-CIT-2000-00001

• Maximale bewerkingsdiameter: 20 mm

• Aanbevolen bewerkingsdiameter: 6–20 mm

• Maximale bewerkingslengte: 200 mm per opspanning

• Regeling van het toerental van de hoofdspil: traploos, 5 cijfers

• Indexering hoofdspil: 1 graad

• Maximale boordiameter aan de voorzijde: 10 mm

• Maximale tapcapaciteit aan de voorzijde: M8 met tap / M6 met tapmatrijs

• Achterste spil: inbegrepen

• Maximale opspandiameter achterste spil: 20 mm

• Toerental achterste spil: 200–8000 tpm

• Toerentalregeling achterste spil: traploos, S4-cijferig

• Indexering achterste spil: 1 graad

• Maximale boordiameter achter: 8 mm

• Maximale tapcapaciteit achterzijde: M6

• Maximale bewerkingslengte achterzijde: 80 mm

• Maximale uitsteeklengte van het werkstuk bij de achterste spil: 30 mm

• Boorcapaciteit met roterend gereedschap in dwarsrichting: 7 mm

• Tappencapaciteit met roterend gereedschap in de dwarsas: M6

• Toerental van het dwars-aangedreven gereedschap: 200–5000 tpm

• Boorcapaciteit voorste aangedreven gereedschap: 5 mm

• Tapcapaciteit voorste aangedreven gereedschap: M5

• Toerental voorste aangedreven gereedschap: 200–5000 tpm

• Boorcapaciteit achterste aangedreven gereedschap: 4 mm

• Toerental achterste aangedreven gereedschap: 200–5000 tpm

• Maximaal aantal gereedschappen: 16

• Draaigereedschapstations: 7

• Stations voor dwarsboorgereedschap: 3

• Boorgereedschapsstations aan de voorzijde: 3

• Achterste boor-/bewerkingsgereedschapsstations: 3

• Afmetingen draaigereedschapsschacht: 12 x 12 x 130 mm

• Diameter roterende gereedschapsschacht: 7 mm met ER11 / AR11, 10 mm met ER16 / AR16

• Diameter gereedschapshouderhuls: 19,05 mm

• Geleidingsbus: L20, 20,01 mm

• Slag X1-as: 45,5 mm

• Slag Y1-as: 294 mm

• Slag Z1-as: 205 mm

• X2-as slag: 316 mm

• Slag Z2-as: 180 mm

• Snelverplaatsing X1 / Y1 / Z1: 20 m/min

• Snelverplaatsing X2 / Z2: 20 m/min

• Minimale invoerstap X1 / Y1 / Z1: 0,001 mm

• Minimale invoerstap X2 / Z2: 0,001 mm

• Maximale staaflengte: 2500 mm

• Hoogte van het middelpunt: 1050 mm

Extra uitrusting

• Staafaanvoer: LNS Hydrobar Mini-Sprint S2
