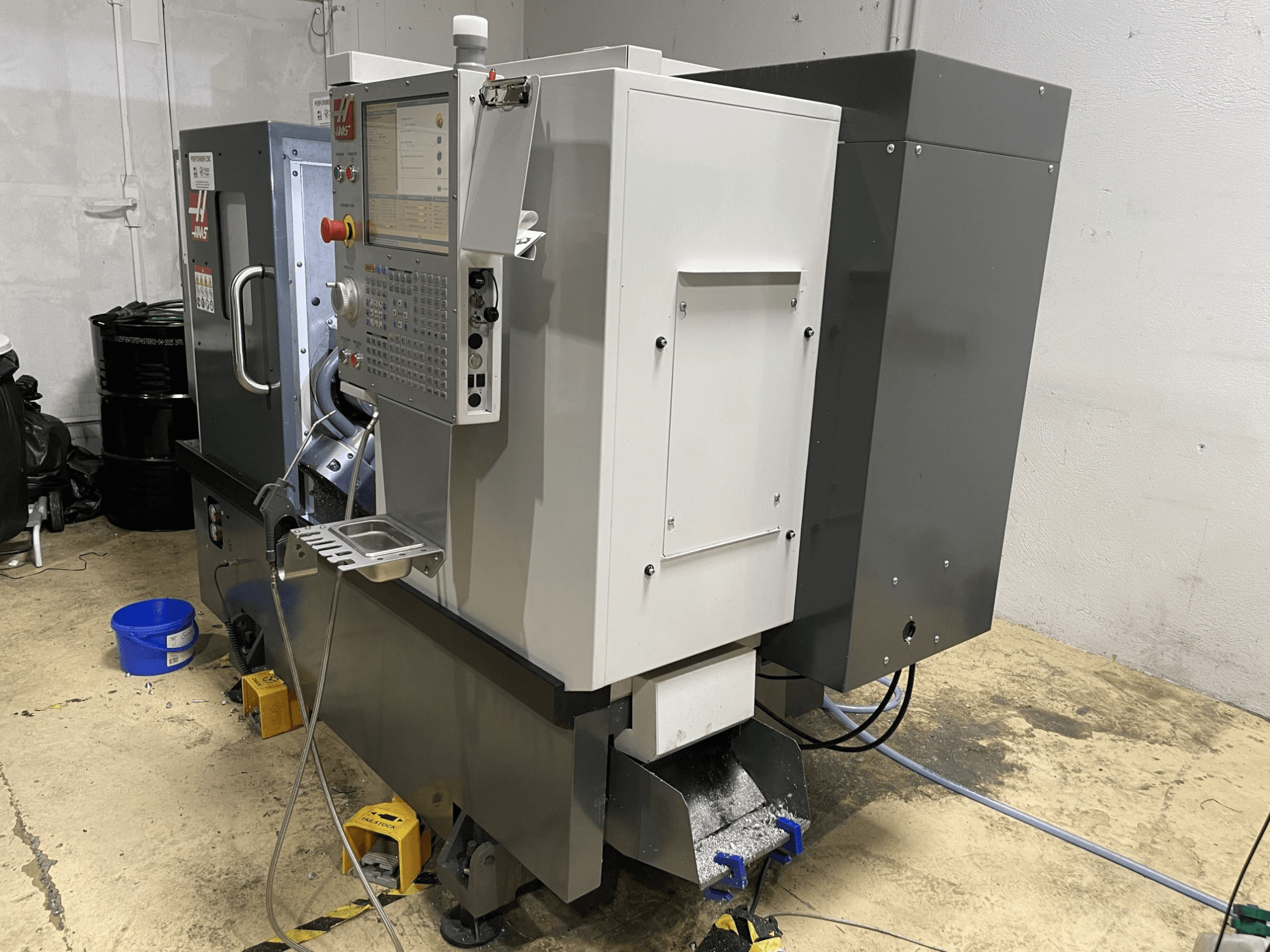

HAAS ST-15Y horizontale draaibank in een werkplaats, voorzien van een bedieningspaneel en een robuust industrieel ontwerp.
HAAS ST-15Y horizontale draaibank in een werkplaats, voorzien van een bedieningspaneel en een robuust industrieel ontwerp.

HAAS - ST-15Y FR-TUR-HAA-2020-00001

64.000 €
gindumac prijs
(Af fabriek)
een officiële offerte aanvragen
Bezoek de machine
een tegenbod doen

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Deze 4-assige HAAS ST-15Y is in 2020 geproduceerd. De machine heeft een maximaal spiltoerental van 4000 tpm en een spilvermogen van 14,9 kW. De machine heeft een werkstukdiameter over het bed van 419 mm en een maximale snijlengte van 406 mm. Als u op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan de HAAS ST-15Y horizontale draaimachine die wij te koop aanbieden. Neem contact met ons op voor meer informatie.

Overzicht

  • merk: HAAS
  • jaar: 2020
  • MODEL: ST-15Y
  • toepassingstype: Draaien
  • Vestiging: Frankrijk
  • machinetype: Horizontale draaimachine

Technische Informatie - HAAS ST-15Y

Beweging

  • Aantal assen: 4
  • X-as verplaatsing: 200 mm
  • Y-as verplaatsing: 102 mm
  • Z-as verplaatsing: 406 mm

Technische specificatie

  • Tegen-spindel: Nee
  • Aangedreven gereedschappen: Ja
  • Spindelvermogen: 14.9 kW
  • Spindelsnelheid: 4000 RPM

Extra informatie

  • Capaciteiten

    • Spanklauwmaat: 210 mm

    • Max. draaicirkel werkstuk: 419 mm

    • Max. snijdiameter (BOT- of VDI-revolver): 305 mm

    • Max. snijlengte: 406 mm

    • Staafdiameter: 64 mm

  • Voedingssnelheden (snel)

    • X-as: 12,0 m/min

    • Y-as: 12,0 m/min

    • Z-as: 30,5 m/min

  • Asmotoren (max. stuwkracht)

    • X-as: 10.676 N

    • Y-as: 10.231 N

    • Z-as: 16.458 N

  • Spindel

    • Spilneus: A2-6

    • Spilboring: 88,9 mm

    • Max. spindelkoppel: 203 Nm bij 500 tpm

  • C-as van de hoofdspil

    • Vermogen C-as: 3,7 kW

    • Max. toerental: 60 tpm

    • Positioneringsnauwkeurigheid: ±0,02°

    • Remklemkracht: 4448 N

    • Remdiameter: 366 mm

    • Houdkoppel van de rem: 190 Nm

    • Besturing: geinterpoleerde beweging en positionering

  • Revolver en gereedschappen

    • Revolver: hybride met 12 posities (6 VDI / 6 BOT)

    • Gereedschapskonus: VDI40

    • Aangedreven/roterende gereedschappen: Ja, max. snelheid 4000 tpm

    • Speling achter de boorstang: 19,1 mm

    • Gereedschapsstations: 12

  • Tailstock

    • Type: Hydraulische losse kop

    • Slag van de spil: 95 mm

    • Handmatige positionering van het lichaam: 508 mm

    • Drukbereik: 623–5027 N

  • Koelvloeistof en lucht

    • Capaciteit koelvloeistof: 114 L

    • Benodigde lucht: 113 L/min bij 6,9 bar

  • Elektrisch

    • Ingangsspanning AC (3-fasig, hoog): 440 VAC

    • Stroom bij volledige belasting (3-fasig, hoog): 20 A

    • Stroom bij vollast (3-fasig, laag): 40 A

  • Opmerkingen over de configuratie

    • C-as: Ja

    • Y-as: Ja

    • Aangedreven gereedschappen: Ja

    • Tegenas: Nee

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
