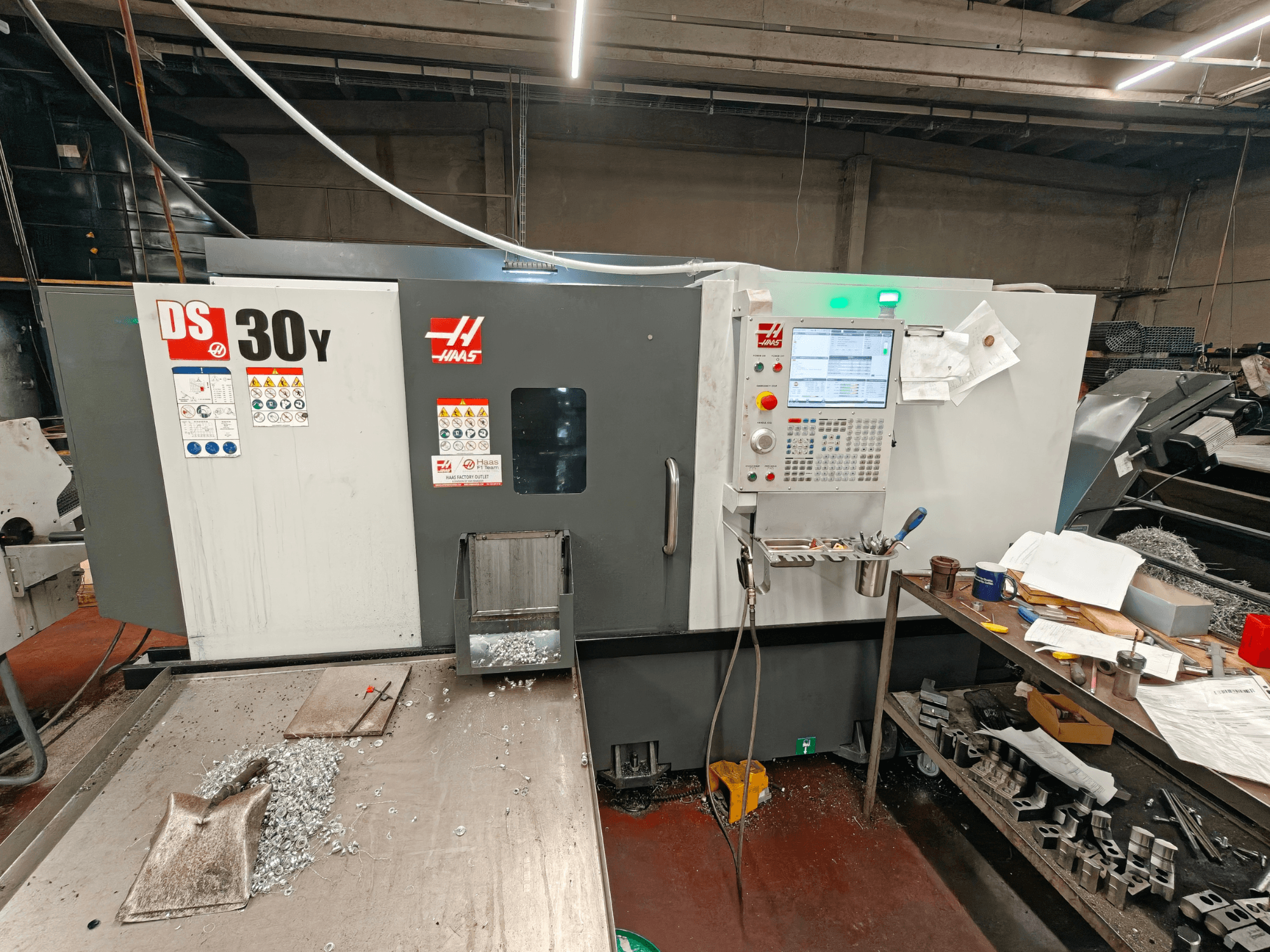

HAAS - DS30YBE-TUR-HAA-2023-00001

• Capaciteiten (S.A.E. / metrisch)

  • Spanklauwmaat: 10,0 inch (254 mm)

  • Max. draaicirkel werkstuk: 21,0 inch (533 mm)

  • Max. snijdiameter (met BMT65-revolver): 13,75 inch (349 mm)

  • Max. snijlengte (afhankelijk van werkstukopspanning): 32,5 in (826 mm)

  • Stangcapaciteit: 3,00 inch (76 mm)

  • Afstand tussen de spilcentra: 32,5 inch (826 mm)

• Aanvoersnelheden (S.A.E. / metrisch)

  • Eilood op X: 472 ipm (12,0 m/min)

  • Eilingsnelheid op Y: 472 ipm (12,0 m/min)

  • Snelverplaatsing op Z: 945 ipm (24,0 m/min)

• Asmotoren (S.A.E. / metrisch)

  • Max. stuwkracht X: 4100 lbf (18.238 N)

  • Max. stuwkracht Y: 2300 lbf (10.231 N)

  • Max. stuwkracht Z: 5100 lbf (22.686 N)

• Hoofdspil (S.A.E / metrisch)

  • Spilneus: A2-6

  • Aandrijfsysteem: Directe snelheid, riemaandrijving

  • Max. koppel: 275,0 ft-lbf bij 500 rpm (373,0 Nm bij 500 rpm)

  • Boring trekbuis: ø 3,0 inch (76 mm)

  • Spilboring: ø 3,50 in (88,9 mm)

• C-as hoofdas (S.A.E. / metrisch)

  • Max. toerental: 60 rpm

  • Max. vermogen: 5,0 hp (3,7 kW)

  • Positienauwkeurigheid (±): 0,01°

  • Remdiameter: 13,9 inch (353 mm)

  • Remkoppel: 250 ft-lbf (339 Nm)

  • Besturingstype: geinterpoleerde beweging en positionering

• Secundaire spil (S.A.E. / metrisch)

  • Klemmaat: 8,3 inch (210 mm)

  • Spilneus: A2-5

  • Aandrijfsysteem: Directe snelheid, riemaandrijving

  • Max. vermogen: 15,0 hp (11,2 kW)

  • Max. toerental: 4000 rpm

  • Max. koppel: 100,0 ft-lbf bij 870 rpm (135,6 Nm bij 870 rpm)

  • Spilboring ø (niet-doorlopend): 0,81 inch (20,7 mm)

• Secundaire spil C-as (S.A.E / metrisch)

  • Max. vermogen: 5,0 hp (3,7 kW)

  • Max. toerental: 60 rpm

  • Positionering (±): 0,01°

  • Remdiameter: 8,5 inch (216 mm)

  • Remkoppel: 140 ft-lbf (190 Nm)

  • Besturingstype: geinterpoleerde beweging en positionering

• Positionering secundaire spil (M119) (S.A.E. / metrisch)

  • Positionering (±): 0,02°

  • Remdiameter: 8,5 inch (216 mm)

  • Besturingstype: Alleen positionering

• Revolver (S.A.E / metrisch)

  • Aantal gereedschappen: 12 stations

  • Gereedschappen voor buiten- en binnendiameter: elke combinatie (afhankelijk van de revolverkop)

  • Achterruimte boorstang (vanaf achterkant revolver): 4,00 inch (102,0 mm)

• Aangedreven gereedschappen (S.A.E / metrisch)

  • Max. toerental: 4000 rpm

  • Overbrengingsverhouding: 1:1

  • Gereedschap: BMT65

• Algemeen (S.A.E / metrisch)

  • Capaciteit koelvloeistof: 55 gal (208 L)

• Luchtvereisten (S.A.E / metrisch)

  • Benodigde lucht: 4 scfm bij 100 psi (113 L/min bij 6,9 bar)

  • Inline-luchtslang: 3/8 inch

  • Koppeling (lucht): 3/8 inch

  • Minimale luchtdruk: 80 psi (5,5 bar)

• Elektrische specificaties (S.A.E. / metrisch)

  • Aandrijfsysteem: Directe snelheid, riemaandrijving

  • Spindelvermogen: 30,0 hp (22,4 kW)

  • Ingangsspanning AC (3-fasig) - Laag: 220 VAC; Stroom bij vollast (Laag): 70 A

  • Ingangsspanning AC (3-fasig) – Hoog*: 440 VAC; Stroom bij vollast (Hoog*): 35 A

• Afmetingen – verzending (S.A.E / metrisch)

  • Binnenlandse pallet: 171 inch x 90 inch x 98 inch (434 cm x 229 cm x 249 cm)

  • Exportpallet: 171 inch x 90 inch x 98 inch (434 cm x 229 cm x 249 cm)

Extra uitrusting

• Staafaanvoer
