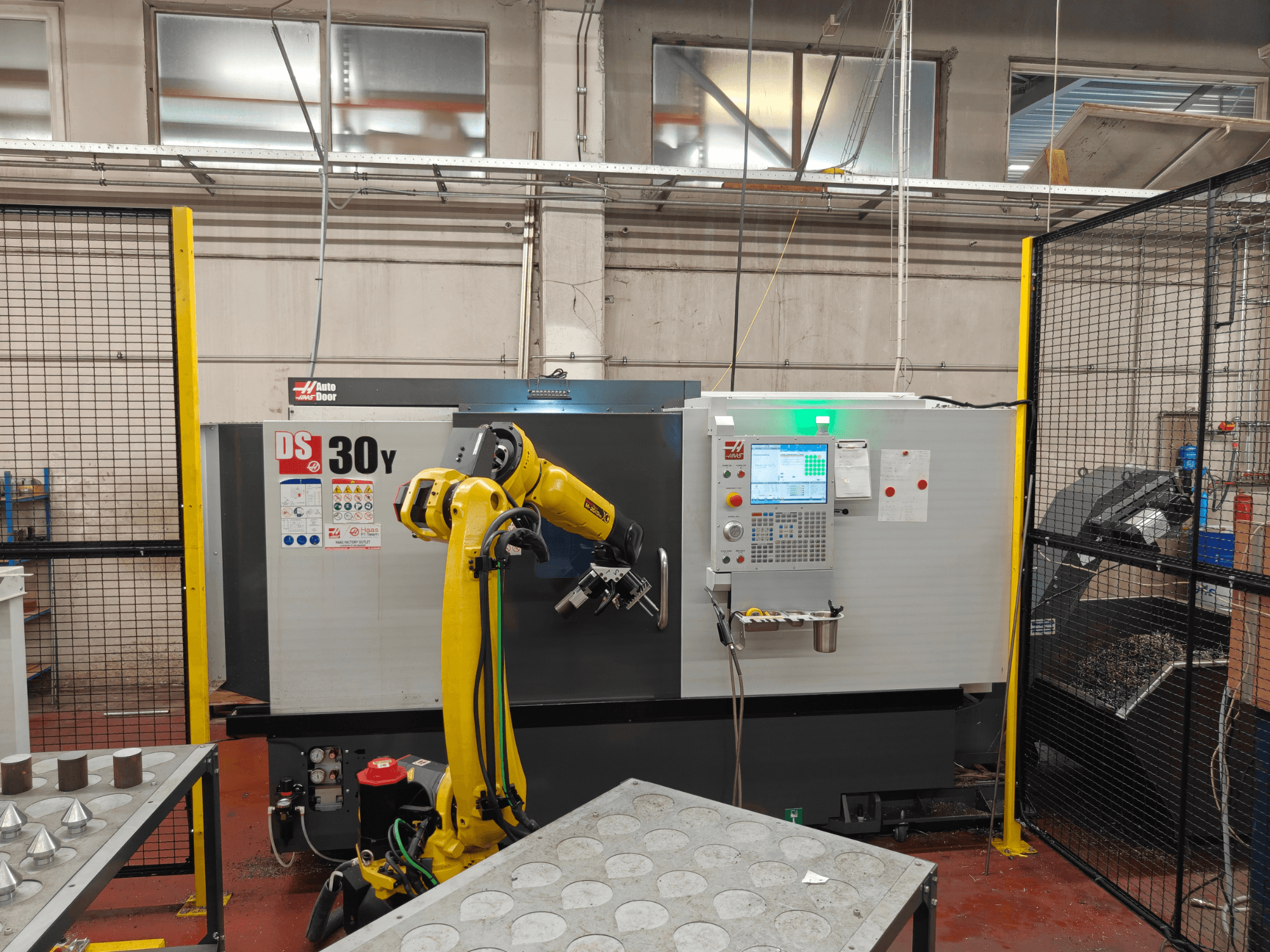

Deze 4-assige HAAS DS30Y horizontale draaimachine is in 2023 geproduceerd. De machine heeft een maximale werkstukdoorlaat van 533 mm en een maximale snijdiameter van 349 mm. De machine is uitgerust met een robuuste revolverkop voor 12 gereedschappen, wat zorgt voor veelzijdigheid bij het bewerken. Als u op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan de HAAS DS30Y-machine die wij te koop aanbieden. Neem contact met ons op voor meer informatie.
Overzicht
- merk: HAAS
- jaar: 2023
- MODEL: DS30Y
- productie-uren: 2408
- toepassingstype: Draaien
- Vestiging: België
- machinetype: Horizontale draaimachine
Technische Informatie - HAAS DS30Y
Afmetingen
- Machinegewicht: 5534 kg
Beweging
- Aantal assen: 4
- X-as verplaatsing: 239 mm
- Y-as verplaatsing: 102 mm
- Z-as verplaatsing: 584 mm
Technische specificatie
- Tegen-spindel: Ja
- Aangedreven gereedschappen: Ja
- Spindelvermogen: 22.4 kW
- Spindelsnelheid: 4500 RPM
Extra informatie
Capaciteiten:
Spantangmaat (hoofd): 10,0 inch / 254 mm
Max. draaicirkel werkstuk: 21,0 inch / 533 mm
Max. snijdiameter (met BMT65-revolver): 13,75 inch / 349 mm
Max. snijlengte (afhankelijk van werkstukopspanning): 32,5 in / 826 mm
Staafcapaciteit: 3,00 inch / 76 mm
Afstand tussen de spilcentra: 32,5 inch / 826 mm
Aanvoersnelheden (snelverplaatsingen):
X: 472 ipm / 12,0 m/min
Y: 472 ipm / 12,0 m/min
Z: 945 ipm / 24,0 m/min
Asmotoren (max. stuwkracht):
X: 4100 lbf / 18238 N
Y: 2300 lbf / 10231 N
Z: 5100 lbf / 22.686 N
Hoofdspil:
Spilneus: A2-6
Aandrijfsysteem: Directe snelheid, riemaandrijving
Max. koppel: 275 ft-lbf bij 500 rpm / 373 Nm bij 500 rpm
Boring trekbuis: 3,0 in / 76 mm
Spilboring: 3,50 inch / 88,9 mm
C-as hoofdas:
Max. toerental: 60 rpm
Max. vermogen: 5,0 hp / 3,7 kW
Positionering (±): 0,01°
Remdiameter: 13,9 inch / 353 mm
Remhoudkoppel: 250 ft-lbf / 339 Nm
Besturingstype: geinterpoleerde beweging en positionering
Secundaire spil:
Spantangmaat: 8,3 inch / 210 mm
Spilneus: A2-5
Aandrijfsysteem: Directe snelheid, riemaandrijving
Max. vermogen: 15,0 hp / 11,2 kW
Max. toerental: 4000 rpm
Max. koppel: 100 ft-lbf bij 870 rpm / 135,6 Nm bij 870 rpm
Spilboring ø (niet-doorlopend): 0,81 inch / 20,7 mm
Secundaire spil C-as:
Max. vermogen: 5,0 hp / 3,7 kW
Max. toerental: 60 rpm
Positionering (±): 0,01°
Remdiameter: 8,5 inch / 216 mm
Remhoudkoppel: 140 ft-lbf / 190 Nm
Besturingstype: geinterpoleerde beweging en positionering
Positionering secundaire spil (M119):
Positionering (±): 0,02°
Remdiameter: 8,5 inch / 216 mm
Besturingstype: Alleen positionering
Revolver:
Aantal gereedschappen: 12 stations
Gereedschappen voor buiten- en binnendiameter: Elke combinatie (afhankelijk van de revolverkop)
Achterruimte boorstang (vanaf achterkant revolverkop): 4,00 inch / 102,0 mm
Aangedreven gereedschap:
Max. snelheid: 4000 rpm
Overbrengingsverhouding: 1:1
Gereedschap: BMT65
Algemeen:
Capaciteit koelvloeistof: 55 gal / 208 L
Luchtvereisten:
Benodigde lucht: 4 scfm bij 100 psi / 113 L/min bij 6,9 bar
Inline-luchtslang: 3/8 inch
Koppeling (lucht): 3/8 inch
Minimale luchtdruk: 80 psi / 5,5 bar
Elektrische specificaties:
Toerental spil: 4500 rpm
Aandrijfsysteem: Directe aandrijving, riemaandrijving
Spind vermogen: 30,0 hp / 22,4 kW
Ingangsspanning wisselstroom (3-fasig) – laag: 220 VAC; stroom bij volledige belasting: 70 A
Ingangsspanning (3-fasig) – hoog: 440 VAC; stroom bij volledige belasting: 35 A
Afmetingen – verzending:
Binnenlandse pallet: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm
Exportpallet: 171 inch x 90 inch x 98 inch / 434 cm x 229 cm x 249 cm
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
