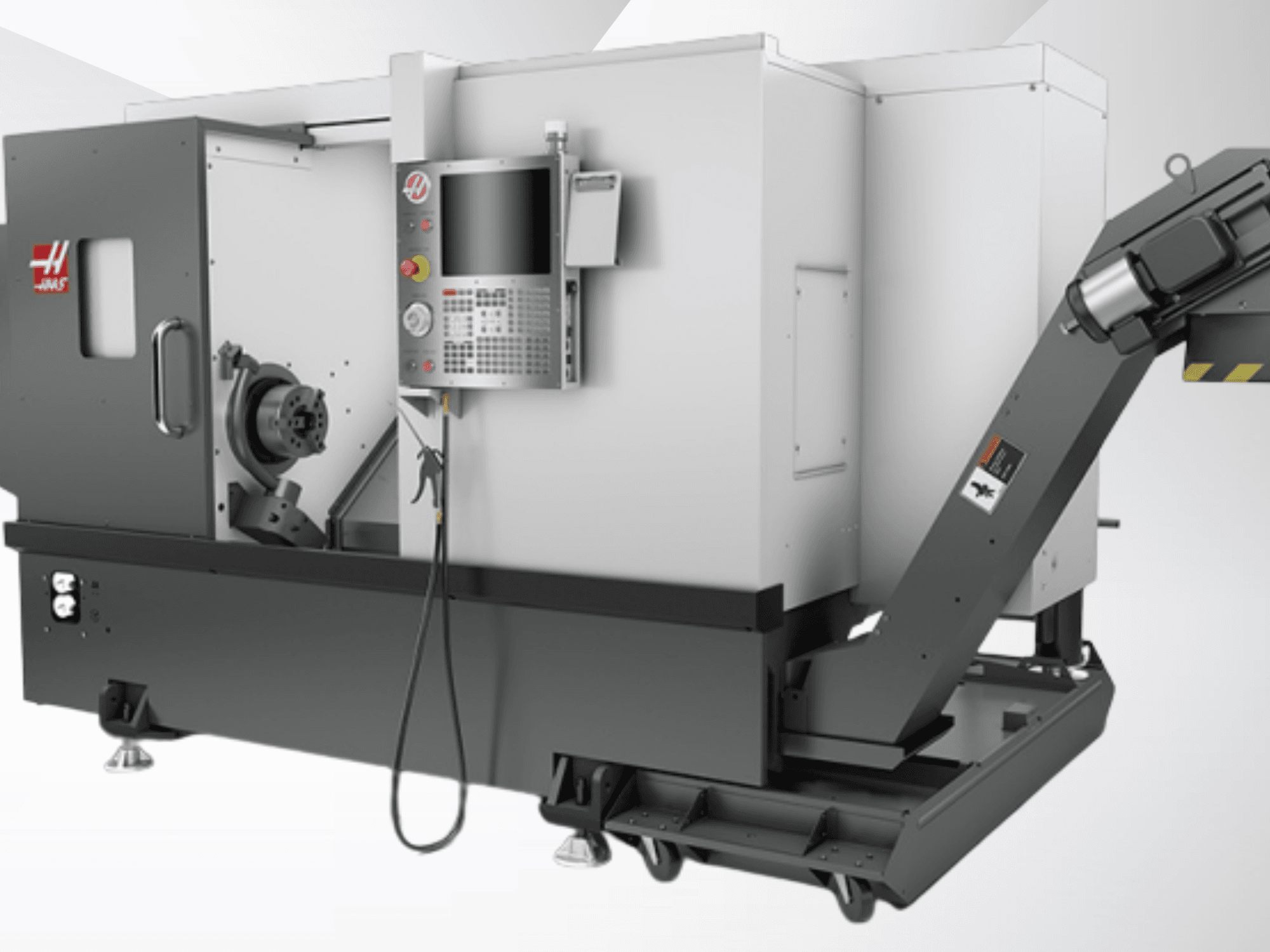

HAAS - ST-20ES-TUR-HAA-2022-00002

• Spantangmaat: 8,3 in / 210 mm

• Max. draaicirkel werkstuk: 21,0 inch / 533 mm

• Max. snijdiameter (BOT-revolver): 13,00 inch / 330 mm

• Max. snijdiameter (BMT65-revolver): 11,75 inch / 298 mm

• Max. snijlengte: 22,5 inch / 572 mm

• Staafcapaciteit: 2,50 inch / 64 mm

• E-as-eindsnelheid: 945 ipm / 24,0 m/min

• E-as versnelde verplaatsing: 945 ipm / 24,0 m/min

• Max. stuwkracht X-as: 4.100 lbf / 18.238 N

• Max. stuwkracht Z-as: 5.100 lbf / 22.686 N

• Spilneus: A2-6

• Aandrijfsysteem spil: Directe snelheid, riemaandrijving

• Max. koppel spil: 150,0 ft-lbf bij 500 rpm / 203,0 Nm bij 500 rpm

• Spilboring: 3,50 inch / 88,9 mm

• Revolverstations: 12 stations (VDI 40)

• Achterruimte boorstang: 4,00 inch / 102,0 mm

• Inhoud koelvloeistoftank: 55 gal / 208 L

• Koelvloeistofpomp: 1 HP / 0,75 kW met variabel debiet (45 L/min bij 2 bar)

• Luchtbehoefte: 4 scfm bij 100 psi / 113 L/min bij 6,9 bar

• Minimale luchtdruk: 80 psi / 5,5 bar

• Afmetingen luchtleiding / koppeling: 3/8 inch

• Elektrisch laagspanningssysteem: 220 VAC (3-fasig), 40 A bij vollast

• Elektrisch hoogspanningsvermogen: 440 VAC (3-fasig), 20 A bij vollast (inclusief interne, niet-geïsoleerde transformator 380–480 V)

• Verzendafmetingen: 143 inch x 90 inch x 92 inch / 362 cm x 229 cm x 234 cm

• Besturingssysteem: Haas NextGen Control met touchscreen-interface, 1 GB geheugen, Ethernet, Wi-Fi, HaasConnect Remote Monitoring en Haas Drop

• Meegeleverde machinefuncties/opties: automatische gereedschapsinsteller; programmeerbare hydraulische losse kop (MT4); star tappen; M130-mediascherm; Safe Run; module voor detectie van stroomuitval; visueel werkstukprogrammeringssysteem

Aanvullende uitrusting

• Spanband-spaanband

• Filterkit voor spanen (200 micron)
